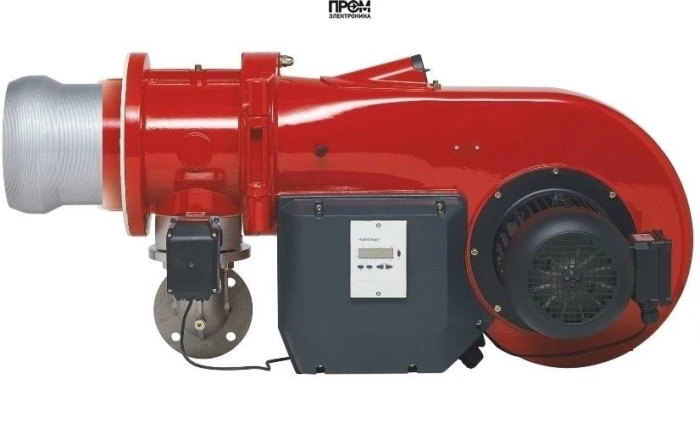

Дизельная горелка Weishaupt WM-L 20/2-A/R (арт. 21521020) — техническое описание

Техническое описание предназначено для инженеров, проектировщиков и сервисных специалистов. Дизельная горелка Weishaupt WM-L 20/2-A/R — прогрессивная модульная система горения, разработанная в Германии для промышленных теплогенераторов. Основные параметры: вид топлива — дизельная (EL до вязкости 6 мм²/с), мощность — от 600 до 2100 кВт, диапазон расхода топлива 50–176 кг/ч. Электропитание: 220–230 В, электродвигатель 3500 Вт, потребляемая электрическая мощность 110 Вт. Вес 87 кг, габариты 105.7×83.3×57.3 см. Рабочая температура эксплуатации: от −15 до +40 °C. Противодавление на всасывании: от −2 до 12 мбар. Тип пламенной трубы — стандартная, длина пламенной трубы — 247 мм. Комплектация: поставляется с головой сгорания и комплектом основных узлов.

Конструкция и состав горелки

• Корпус — компактный, конструкция рассчитана на монтаж внутри помещений; степень защиты IP54.
• Головка сгорания — входит в стандартную комплектацию; обеспечивает формирование стабильного факела в пределах длины пламенной трубы 247 мм.
• Смесительный узел — обеспечивает однородную топливо-воздушную смесь; доступ через откидывающийся корпус упрощает обслуживание.
• Воздушная заслонка со сервоприводом — автоматическое регулирование подачи воздуха; закрывается в паузах работы.
• Электродвигатель 3,5 кВт — приводит в движение вентилятор и жидкотопливный насос; встроенный силовой контактор.
• Система зажигания — электронный высоковольтный блок и электроды розжига.
• УФ-контроль пламени — датчик QRB для надежного контроля горения.
• Шумопоглощение — возможна установка шумоглушителя на канал всасывания (снижение до −25 дБ).
• Электроника управления — цифровой менеджер горения с интерфейсом CAN, электронная модуляция мощности.

Преимущества и ключевые эксплуатационные характеристики

• Широкий диапазон регулирования 600–2100 кВт — эффективна для средних и крупных котельных.
• Низкий уровень выбросов — класс 2 по объему NOx (EN 267).
• Экономичность — расход топлива 50–176 кг/ч при оптимальном сгорании и точной модуляции.
• Надежность и автоматизация — цифровой менеджер обеспечивает самодиагностику, защитные отключения и интерфейс для настройки.
• Простота обслуживания — откидной корпус, стандартизированные узлы и заводская проверка.

Обслуживание и эксплуатация

• Рекомендуемая среда установки — внутренние помещения с температурой от −10 до +40 °C (рабочая температура до −15 °C при условии подготовленных систем).
• Профилактика: ежемесячная проверка состояния электродов розжига и УФ-датчика, очистка смесительного узла и воздушных каналов, проверка состояния фильтров топлива.
• Регламент: сервисный осмотр не реже 1 раза в год, при интенсивной эксплуатации — раз в 6 месяцев.
• Рекомендации по воздуху: сухой, чистый воздух без агрессивных агентов; при необходимости — организация забора воздуха извне и монтаж опционного кожуха.
• Защита персонала и оборудования: встроенные концевые выключатели предотвращают запуск с открытым корпусом.

Примеры реального использования

• Промышленные котельные на предприятиях пищевой, химической и текстильной отраслей — обеспечение паровых и водогрейных систем при мощностях до 2100 кВт.
• Теплотехнические установки в муниципальной энергетике — резервные или основное топливо для отопительных пунктов.
• Нагревательные установки технологических линий — стабильная температура благодаря электронной модуляции.

Совместимость с котлами

Горелка предназначена для применения в котлах, соответствующих стандартам EN 303 и EN 267: водогрейные, паровые, отопительные котлы и устройства нагрева воздуха. Подходит для котлов среднего и крупного теплопроизводства при проверке соответствия монтажных фланцев и параметров противодавления (−2…12 мбар).

FAQ

1. Можно ли эксплуатировать на улице? Нет — модель рассчитана на внутреннюю установку.
2. Какой диапазон мощности? От 600 до 2100 кВт.
3. Какое топливо допустимо? Легкое жидкое топливо EL по DIN 51603, вязкость до 6 мм²/с.
4. Требуется ли шумопоглощение? При размещении вблизи рабочих зон рекомендуется устанавливать шумоглушитель.
5. Какие условия по температуре и влажности? Рабочая температура от −15 до +40 °C, влажность ≤ 80% (без конденсата).

Почему стоит покупать у Промэлектроника

Поставку, комплектирование и сервис дизельных горелок Weishaupt WM-L 20/2-A/R осуществляет компания Промэлектроника — официальный поставщик с технической поддержкой и возможностью поставки с готовым подключением. По вопросам цены, наличия и сервисного обслуживания обращайтесь: sales@prom-elec.com.

Краткая таблица технических данных

• Бренд: Weishaupt (Германия)
• Модель: WM-L 20/2-A/R, арт. 21521020
• Мощность: 600–2100 кВт
• Расход топлива: 50–176 кг/ч
• Электродвигатель: 3500 Вт; потребляемая мощность 110 Вт
• Питающее напряжение: 220–230 В
• Вес/габариты: 87 кг / 105.7×83.3×57.3 см
• Противодавление: −2…12 мбар
• Класс выбросов NOx: 2 (EN 267)

Детальная техническая документация и схема подключения предоставляется по запросу. Для оптимального выбора и профессионального монтажа оборудования рекомендуем обращаться к специалистам Промэлектроника (sales@prom-elec.com).
