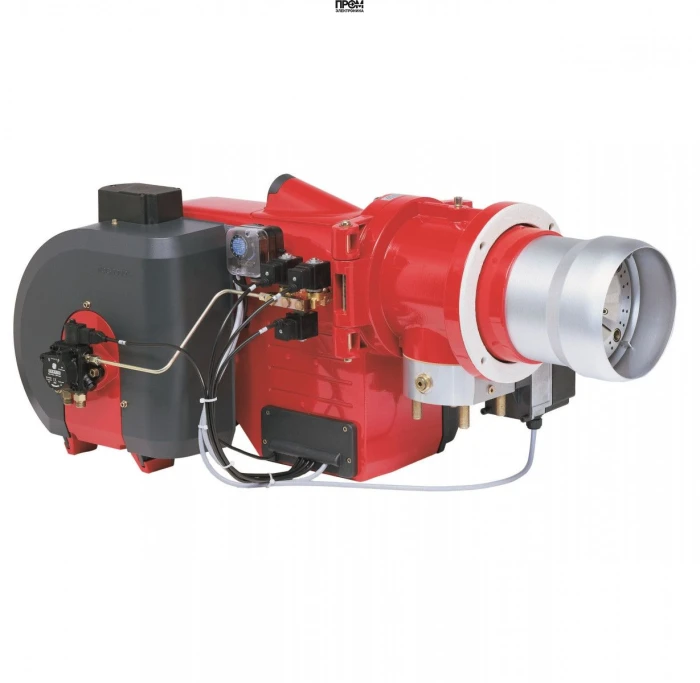

Дизельная горелка Weishaupt WM-L 10/4-A/T

Дизельная горелка Weishaupt WM-L 10/4-A/T (арт. 21111040) — техническое описание

Горелка Weishaupt WM-L 10/4-A/T — промышленное решение для теплогенераторов и котлов средней и высокой мощности. Предназначена для сжигания дизельного топлива (вид топлива: дизельная) с обеспечением стабильного трехступенчатого регулирования мощности. Соответствует 2 классу по выбросам NOx по EN 267, спроектирована для эксплуатации в условиях производственных и коммунально‑бытовых котельных при температуре от -15 до +40 °C.

Ключевые технические характеристики

• Мощность горелки: от 325 до 1120 кВт;
• Расход топлива: 27.3–94 кг/ч;
• Исполнение: трехступенчатая (пошаговое изменение мощности с помощью магнитных клапанов);
• Электропитание: 380 В;
• Длина пламенной трубы: 168 мм; тип пламенной трубы: стандартная;
• Противодавление: от -2 до 7 мбар;
• Габариты корпуса: 82.7 × 63 × 44.5 см; вес: 50 кг;
• Комплектация: с головой сгорания (включая электродвигатель, вентилятор, смесительное устройство, насос, блок управления и др.);
• Страна бренда: Германия;
• Рабочая температура: от -15 до 40 °C.

Конструкция: что входит в состав горелки

• Моноблочный корпус с двусторонним открыванием для удобного доступа;
• Электродвигатель со встроенным силовым контактором и вентилятор повышенной производительности;
• Система подачи топлива: жидкотопливный насос и электромагнитные клапаны;
• Смесительное устройство для оптимизации топливовоздушной смеси;
• Воздушная заслонка и сервопривод SQM 45 для управления воздушным потоком;
• Топочный автомат W‑FM, блок управления и индикации, электронный трансформатор;
• Датчик контроля пламени (ультрафиолетовый / QRB) и система автоматической защиты при сбоях;
• Опционально — шумоглушитель на линии забора воздуха.

Преимущества и эксплуатационные показатели

• Широкий диапазон мощности 325–1120 кВт при компактных габаритах;
• Экологический 2 класс выбросов по EN 267 — сниженные NOx/CO;
• Высокая энергоэффективность за счёт точного смесительного устройства и микропроцессорного управления;
• Низкий уровень шума благодаря конструкции вентилятора и опциональному шумоглушителю;
• Надёжность элементов управления и автоматизированная система самодиагностики;
• Упрощённое техобслуживание: двусторонний доступ и модульная компоновка узлов.

Области применения — для каких котлов подходит

• Теплогенераторы, соответствующие EN 303‑2;
• Водогрейные котлы отопления средней и большой мощности;
• Паровые котлы промышленных и коммунальных котельных;
• Генераторы горячего воздуха и технологические установки с необходимостью ступенчатого регулирования мощности.

Примеры реального использования

• Промышленная котельная цеха: стабильная работа в повторно‑кратковременном режиме при сменной нагрузке, экономия топлива до 8–12% за счёт оптимизации смеси.
• Модульная котельная жилого комплекса: обеспечение аварийного резерва и плавного переключения ступеней мощности, снижение шума при расположении в жилой зоне (при установке шумоглушителя).
• Теплогенератор на предприятии пищевой промышленности: соблюдение гигиенических требований к выбросам и бесперебойная подача пара при циклических нагрузках.

Техническая эксплуатация и обслуживание

• Режимы работы: повторно‑кратковременный и непрерывный. Подключение к трёхфазной сети 380 В.
• Регламент ТО: проверка герметичности топливной линии, очистка смесительного устройства и фильтров, контроль состояния датчика пламени и электромагнитных клапанов — периодичность согласно паспортным данным производителя.
• Рекомендации по воздуху: подача сухого и чистого воздуха без агрессивных галогенов; при необходимости — организация внешнего забора воздуха.
• Условия хранения и монтажа: температура окружающей среды от -15 до +40 °C, влажность не выше 80% (без конденсации).

FAQ — частые вопросы

• Можно ли использовать другое топливо? По умолчанию — лёгкое жидкое топливо EL, вязкость до 6 мм2/с. Использование других видов топлива только после письменного согласования с производителем.
• Какой расход топлива при номинальной мощности? В диапазоне 27.3–94 кг/ч в зависимости от выбранной ступени мощности.
• Подходит ли горелка для открытой монтажа на улице? Стандартное исполнение предназначено для внутренней установки. Модификации для специальных условий доступны по запросу.
• Какие гарантии и сервис? Заводская проверка и испытание; рекомендуется подписать сервисный контракт с уполномоченным сервис‑центром.

Покупать оборудование и получать квалифицированные консультации по подбору, монтажу и обслуживанию рекомендуется у компании Промэлектроника (sales@prom-elec.com) — официальный партнёр по поставкам и сервису горелочного оборудования.

Технический пакет для проектирования и интеграции: габариты 82.7×63×44.5 см, вес 50 кг, противодавление допускается от -2 до 7 мбар. При подготовке проектной документации учитывайте длину пламенной трубы 168 мм и параметры электрического питания 380 В.

Weishaupt WM-L 10/4‑A/T — решение для задач, где требуются высокая надёжность, простота обслуживания и соответствие современным экологическим требованиям.
