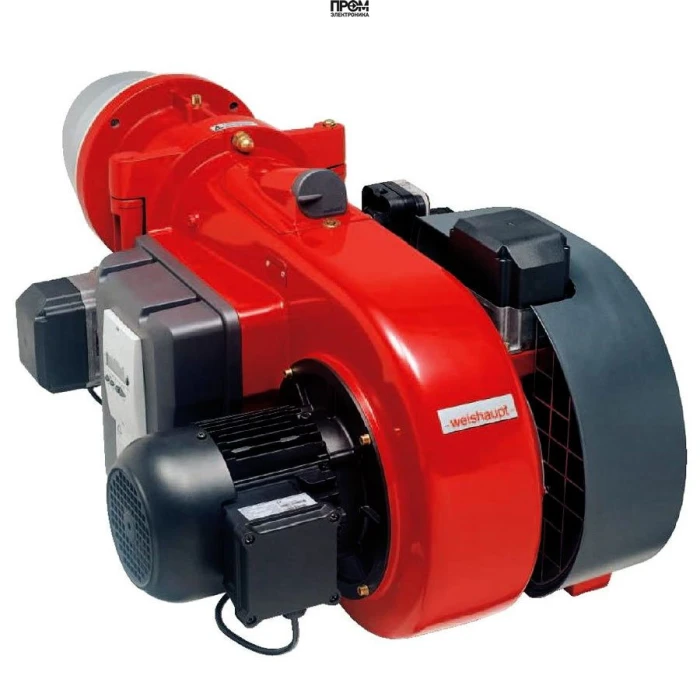

Дизельная горелка Weishaupt WM-L 10/4-A/R (арт. 21511040) — техническое описание

Дизельная горелка Weishaupt WM-L 10/4-A/R разработана для промышленного и коммунального теплоснабжения. Модель обеспечивает электронную модуляцию мощности в диапазоне 325–1120 кВт при работе на лёгком жидком топливе (дизель, EL по DIN 51603, вязкость до 6 мм²/с при +20 °C). Конструкция и автоматика ориентированы на надёжную эксплуатацию в котельных установках, оптимизацию расхода топлива и соблюдение требований по выбросам.

Ключевые технические характеристики

• Производитель: Weishaupt (Германия)
• Артикул: 21511040
• Вид топлива: дизельная
• Мощность: 325–1120 кВт
• Расход топлива: 27.3–94 кг/ч
• Электропитание: 220 В
• Электродвигатель: 1750 Вт
• Потребляемая электрическая мощность: 1900 Вт
• Уровень шумa: 81 дБ (возможна установка шумоглушителя, снижение до ~-25 дБ в канале забора воздуха)
• Тип пламенной трубы: стандартная, длина пламенной трубы — 166 мм
• Противодавление: от -2 до 7 мбар
• Рабочая температура окружающей среды: -10…+40 °C
• Вес: 55 кг
• Габариты: 82.5 × 68.7 × 44.5 см
• Комплектация: с головой сгорания (см. раздел «Конструкция и комплект»)

Конструкция и комплект поставки

Моноблочная конструкция обеспечивает компактность и удобный доступ к обслуживаемым узлам. В состав горелки входят:

• голова сгорания (смесительное устройство и пламенная труба, длина 166 мм);
• электродвигатель 1750 Вт с встроенным силовым контактором (привод вентилятора и топливного насоса);
• топливный насос и система подачи топлива для расхода 27.3–94 кг/ч;
• электронное запальное устройство и электроды зажигания;
• ультрафиолетовый детектор пламени для контроля горения;
• воздушная заслонка с сервоприводом и механизмом самозакрывания при простое;
• блок автоматики — менеджер горения W‑FM с CAN‑интерфейсом для интеграции в цифровые системы управления;
• корпус с возможностью открывания влево/вправо и концевым выключателем для безопасности обслуживания;
• опционально — шумоглушитель и кожух для забора внешнего воздуха.

Особенности управления и безопасности

• микропроцессорная автоматика W‑FM: электронная модуляция и оптимизация соотношения топлива/воздуха;
• CAN‑интерфейс для обмена данными с верхними системами управления;
• контроль давления воздуха и противодавления (допускаемый диапазон -2…+7 мбар);
• степень защиты электрической части IP54; концевой выключатель предотвращает запуск при открытом корпусе;
• класс выбросов NOx — 2 (EN 267).

Обслуживание и эксплуатация

• Обслуживание проводится с фронтального доступа: демонтаж панели и открывание корпуса дают свободный доступ к узлу смешивания, заслонке и блоку автоматики.
• Рекомендуемые регламентные операции: проверка электродвигателя и контакторов, очистка смесительного узла, контроль и при необходимости замена электродов и UV‑датчика, проверка герметичности топливной системы и фильтров.
• Работа в условиях загрязнённого воздуха требует установки кожуха для забора наружного воздуха и дополнительной фильтрации.
• Используйте рекомендованное топливо (EL) или согласовывайте другие марки топлива с производителем.

Примеры реального использования

• теплогенератор на базе водогрейного котла: модулируемая мощность обеспечивает плавное регулирование температуры теплоносителя при сезонном и пиковом спросе;
• паровой котёл в пищевом или химическом производстве: стабильное горение и контроль пламени через UV‑датчик обеспечивают требуемую технологическую устойчивость;
• сушильные камеры и технологические линии: высокая мощность (до 1120 кВт) и быстрый отклик автоматики позволяют поддерживать процессные режимы;
• резервные и дизель‑резервные котельные установки в комм. зданиях и на производствах.

Преимущества

• широкий диапазон модуляции 325–1120 кВт — экономия топлива при частичной нагрузке;
• высокая надёжность благодаря моноблочной конструкции и немецкой сборке;
• точное цифровое управление и интеграция в SCADA через CAN;
• низкий уровень выбросов и соответствие EN 267;
• простота обслуживания и быстрый доступ к узлам.

Для каких котлов подходит

Горелка Weishaupt WM‑L 10/4‑A/R предназначена для промышленных водогрейных, отопительных и паровых котлов, а также для теплогенераторов и сушильных камер, соответствующих требованиям EN 303‑2. Рекомендуется применять на котлах, рассчитанных на эксплуатацию с противодавлением в диапазоне -2…+7 мбар.

FAQ

• Можно ли использовать горелку на уличной установке? Нет. Модель рассчитана на размещение в помещениях с температурой -10…+40 °C. Возможны исполнения для других условий по запросу.
• Какая допустимая вязкость топлива? Рекомендуется EL до 6 мм²/с при +20 °C. Применение иных топлив — только после письменного одобрения производителя.
• Требуется ли шумоглушитель? Уровень шума 81 дБ; при необходимости снижения шумоуровня применяется шумоглушитель в канал забора воздуха.
• Как интегрировать в систему автоматики котельной? Горелка укомплектована менеджером W‑FM с CAN‑интерфейсом для подключения к верхнему уровню управления.
• Как часто проводить сервис? Базовая проверка — ежеквартально при интенсивной эксплуатации; капитальное обслуживание — ежегодно по регламенту производителя.

Для закупки, подбора комплектации и сервисного сопровождения обращайтесь в компанию Промэлектроника: sales@prom-elec.com — наши инженеры помогут выбрать оптимальную конфигурацию под конкретный котёл и режим работы.

Техническая информация сформирована на основе данных производителя и эксплуатационных характеристик модели Weishaupt WM‑L 10/4‑A/R.
