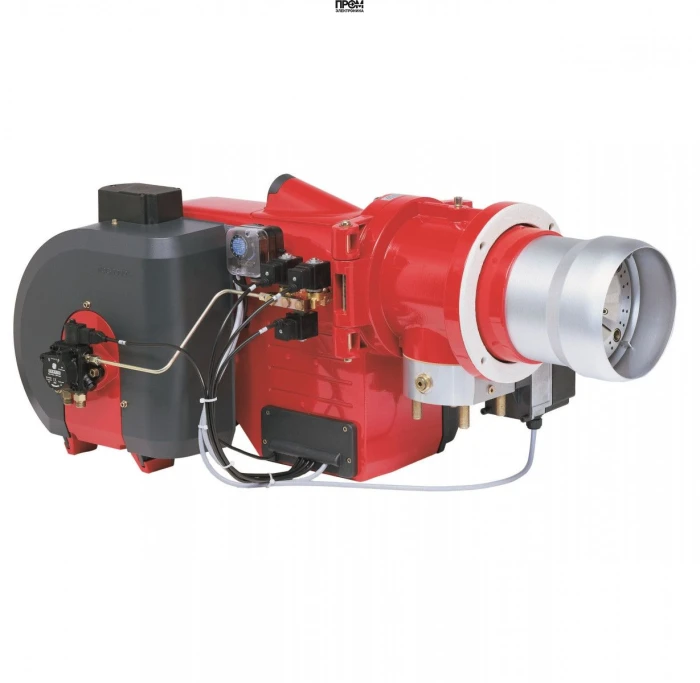

Дизельная горелка Weishaupt WM-L 10/3-A/T — техническое описание

Дизельная горелка Weishaupt WM-L 10/3-A/T предназначена для промышленного и коммунального теплопроизводства. Модель обеспечивает устойчивое горение при работе на легком жидком топливе (EL, вязкость до 6 мм²/с при +20 °C), сочетая высокую эффективность, низкий уровень выбросов и компактную конструкцию. Рекомендуется для водогрейных, паровых и отопительных котлов, генераторов горячего воздуха, теплогенераторов в соответствии со стандартами EN 303 и EN 267.

Ключевые характеристики

• Вид топлива: дизельная
• Мощность горелки: от 250 до 800 кВт
• Исполнение: трехступенчатая
• Тип пламенной трубы: стандартная, длина 167 мм
• Электропитание: 380 В
• Расход топлива: 21 — 67.2 кг/ч
• Противодавление: от -2 до 7 мбар
• Комплектация: поставляется с головой сгорания и комплектом основных узлов
• Вес / габариты: 50 кг; 80.6 × 63 × 44.5 см
• Рабочая температура: от -15 до +40 °C
• Страна бренда: Германия

Конструкция и состав горелки

Конструкция выполнена в моноблочном исполнении с открывающимся корпусом в обе стороны для удобного обслуживания. Комплект поставки включает:

• двигатель горелки со встроенным силовым контактором;
• вентилятор и воздуховод с воздушной заслонкой и сервоприводом SQM 45;
• голова сгорания и смесительное устройство;
• жидкотопливный насос и электромагнитные клапаны;
• электронное устройство розжига и УФ-датчик пламени (QRB);
• цифровой менеджер горения W‑FM и блок индикации/управления;
• шумоглушитель на канале всасывания воздуха (по запросу).

Преимущества и эксплуатационные достоинства

• широкий диапазон мощности (250–800 кВт) и трехступенчатое управление мощностью;
• высокая эффективность горения при сниженных эмиссиях (2-й класс по EN 267);
• компактные габариты при высокой производительности, экономия пространства машинного отделения;
• цифровое связанное регулирование обеспечивает автоматическую диагностику, защитные блокировки и минимизацию человеческого фактора;
• повышенное давление воздуха после вентилятора — стабильный наддув и устойчивость пламени даже при противодавлении от -2 до 7 мбар;
• корпус с доступом к основным узлам упрощает техническое обслуживание и сокращает время ТО;
• защита электрооборудования по стандарту IP54 — надежность в условиях пыли и влаги.

Примеры реального использования

1. Теплогенераторы промышленных участков: компенсация пиков нагрузки при запуске технологического оборудования.
2. Комбинированные котельные в ЖКХ: надежный источник тепла для многоквартирных домов, поддержка циклов отопления в межсезонье.
3. Паровые установки малых и средних производств: стабильная выработка пара для технологических процессов.
4. Пищевое производство и пекарни: равномерный контроль процесса термообработки при постоянном контроле пламени.
5. Теплицы и агропромышленные комплексы: поддержание микроклимата в ночные и зимние периоды.

Обслуживание и эксплуатация

Для безотказной работы соблюдайте регламентное обслуживание: ежемесячный визуальный осмотр, квартальная проверка датчика пламени и электромагнитных клапанов, ежегодная чистка головы сгорания и проверка смесительного устройства. При эксплуатации учтите требование к качеству воздуха (сухой, без агрессивных примесей); при заборе неочищенного воздуха рекомендуется организовать внешний забор и фильтрацию, что уменьшит частоту ТО и снизит эксплуатационные затраты. Цифровой менеджер горения выполняет самодиагностику и хранит коды ошибок — при возникновении неисправности устройство инициирует защитное отключение и выводит индикацию для быстрого ремонта.

Подходит для следующих типов котлов

• водогрейные котлы (EN 303) — отопление производственных и коммунальных объектов;
• паровые котлы (EN 267) — технологические и санитарные процессы;
• генераторы горячего воздуха и теплогенераторы, требующие ступенчатого регулирования мощности;
• модульные котельные решения с ограниченным пространством для установки.

FAQ — часто задаваемые вопросы

• Можно ли использовать биодизель или смеси? Стандартно рекомендовано легкое жидкое топливо EL (вязкость до 6 мм²/с). Использование других видов топлива требует согласования с производителем.
• Как часто менять УФ-датчик и форсунки? Проверка датчика — не реже раза в год; форсунки сервисируются по результатам анализа пламени и расхода топлива, в среднем раз в 1–2 года.
• Требуется ли специальное помещение? Горелка эксплуатируется при температуре от -15 до +40 °C; для неотапливаемых помещений возможны модификации по запросу.
• Какие меры безопасности при монтаже? Учитывать доступ для обслуживания, обеспечить защиту от коррозии и агрессивных сред, правильно подключить систему заземления и защиту по питающему напряжению 380 В.
