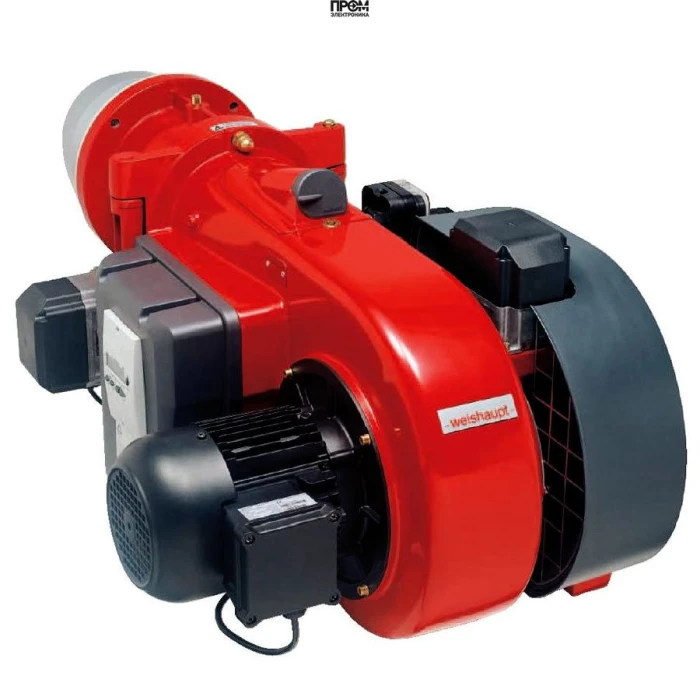

Дизельная горелка Weishaupt WM-L 10/3-A/R

Дизельная горелка Weishaupt WM‑L 10/3‑A/R — техническое описание

Дизельная горелка Weishaupt WM‑L 10/3‑A/R (арт. 21511030) — промышленный прогрессивный (модулируемый) отопительный агрегат, рассчитанный на диапазон мощности 250–800 кВт. Конструкция обеспечивает экономичную и стабильную работу в системах водогрейного и парового теплоснабжения, соответствует EN 267, сертифицирована по ГОСТ и допущена Ростехнадзором.

Ключевые технические характеристики

• Вид топлива: дизельное (легкое жидкое топливо EL, вязкость ≤ 6 мм²/с по DIN 51603)
• Мощность: 250–800 кВт
• Диапазон расхода топлива: 21–67,2 кг/ч
• Электропитание: 220 В; потребляемая мощность электроники: 130 Вт
• Электродвигатель вентилятора/насоса: 1500 Вт
• Противодавление: от −2 до +7 мбар
• Длина пламенной трубы: 171 мм; тип: стандартная
• Габариты: 83 × 65.4 × 44.5 см; вес: 55 кг
• Рабочая температура: от −15 до +40 °C; степень защиты компонентов IP54
• Экологический класс: 2 (NOx, CO) по EN 267

Конструкция и комплектация (что входит в состав горелки)

• Голова сгорания — базовый узел для распыла и стабилизации факела (комплектация: с головой сгорания).
• Смесительное устройство для создания однородной топливо‑воздушной смеси.
• Электродвигатель 1500 Вт с встроенным силовым контактором — привод вентилятора и топливного насоса.
• Менеджер горения W‑FM — электронный блок управления с модуляцией мощности и диагностикой (контроль давления топлива/воздуха, сигнал пламени).
• Встроенный высоковольтный трансформатор для розжига и датчик пламени QRB.
• Воздушная заслонка на сервоприводе с автоматическим перекрытием в состоянии покоя.
• Шумоглушитель Weishaupt для снижения рабочих шумов (≈ −25 дБ) и корпус с двухсторонним открытием для удобного сервиса.
• Интерфейс информационной шины для интеграции в систему управления котельной.

Преимущества

• Электронная модуляция мощности — экономичное потребление топлива при переменных тепловых нагрузках.
• Компактная конструкция и уменьшенные габариты — упрощённая интеграция в существующие теплогенераторы.
• Низкий уровень шума и повышенная экологичность (класс 2 по NOx/CO).
• Полный набор средств диагностики и защиты — быстрый вывод на обслуживание и снижение простоев.
• Универсальность — подходит для чугунных и стальных котлов, жаротрубных и водотрубных, модульных котлов средней и крупной мощности.

Реальные примеры применения

• Промышленные котельные на предприятиях пищевой и химической промышленности — стабильно поддерживают технологические режимы нагрева и сушки.
• Коммунальные и заводские системы теплоснабжения — использование в каскадах модульных котлов для повышения коэффициента полезного действия и байпасирования пиковых нагрузок.
• Системы отопления складов и производственных помещений, тепличные агрегаты и сушильные установки.

Эксплуатация и обслуживание

• Условия эксплуатации: помещение, температура −15…+40 °C, влажность ≤ 80% (исключить конденсат).
• Требования к воздуху: сухой чистый воздух без агрессивных галогенов; при необходимости — забор воздуха извне или опциональный кожух для подключения внешней системы всасывания.
• Регламент обслуживания: ежемесячная визуальная проверка, проверка фильтров и форсунки; ежегодная инспекция головки сгорания, состояния датчика пламени и электрических соединений.
• Рекомендации по топливу: использовать EL по параметрам DIN 51603; при необходимости работы на иных видах топлива — согласование с производителем.
• Меры безопасности: перед обслуживанием обесточить устройство; концевой выключатель предотвращает запуск при открытом кожухе.

Совместимость с котлами

• Рекомендуется для водогрейных и паровых промышленных котлов в диапазоне мощностей 250–800 кВт.
• Подходит для чугунных секционных котлов, стальных жаротрубных и водотрубных котлов, а также для модульных котельных с каскадной схемой.
• Перед установкой необходимо согласовать условия противодавления и длину пламенной трубы (171 мм) с паспортом котла.

FAQ — Часто задаваемые вопросы

• Можно ли эксплуатировать горелку при температурах ниже −10 °C? Заводской диапазон −15…+40 °C; при сложных климатических условиях требуется дополнительное утепление и согласование с производителем.
• Какие требования к топливу? Лёгкое дизельное топливо EL, вязкость ≤ 6 мм²/с; альтернативные топлива — по согласованию.
• Каково энергопотребление горелки? Электродвигатель 1500 Вт, потребляемая электрическая мощность блока управления ≈ 130 Вт, питание 220 В.
• Требует ли горелка регулярной диагностики? Да — менеджер горения выполняет непрерывную самодиагностику, но обязательна периодическая сервисная проверка.

Для профессионального подбора, комплектации и сервисного сопровождения рекомендуем приобретать оборудование у компании Промэлектроника. За консультацией и расчётом обращайтесь: sales@prom-elec.com.

Weishaupt WM‑L 10/3‑A/R — решение для надёжных, экономичных и соответствующих нормативам промышленных систем отопления.
