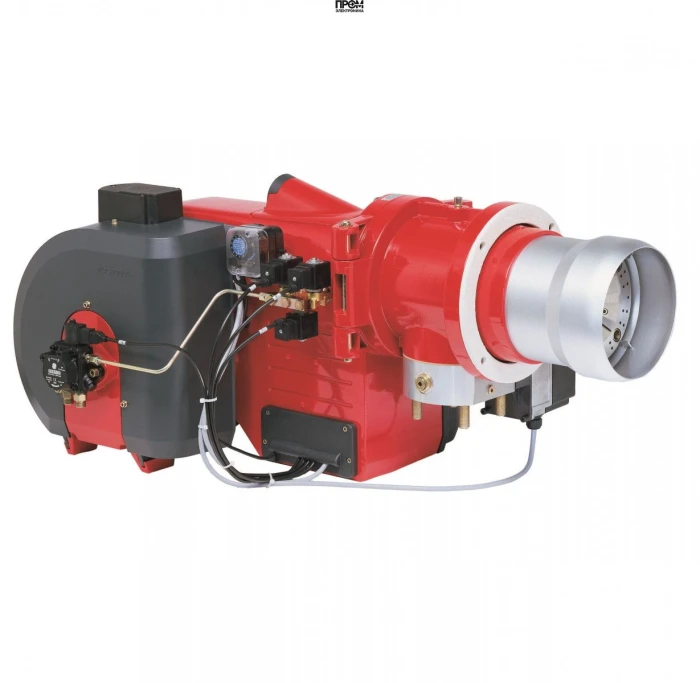

Дизельная горелка Weishaupt WM-L 10/2-A/Z (арт. 21111025) — техническое описание

Дизельная горелка Weishaupt WM-L 10/2-A/Z — промышленное решение немецкого производства для отопительных и технологических котлоагрегатов средней мощности. Модель обеспечивает диапазон номинальной мощности 150–600 кВт, двухступенчатое регулирование и адаптирована для работы на лёгком жидком топливе (EL) по DIN 51603 при вязкости до 6 мм2/с (t +20 °C). Управление — цифровой менеджер горения W‑FM, обеспечивающий последовательность запуска, контроль пламени и коммуникацию с внешними системами.

Ключевые технические характеристики

• Вид топлива: дизельная (лёгкое жидкое топливо EL)
• Мощность: 150–600 кВт
• Исполнение: двухступенчатая
• Тип пламенной трубы: стандартная, длина 152 мм
• Электропитание: 380 В
• Расход топлива: 12.6–50.4 кг/ч
• Противодавление: от −2 до 7 мбар
• Уровень шума: 73 дБ (с возможностью шумопонижения до −25 дБ при установке шумоглушителя)
• Вес: 51 кг; габариты: 81.1 × 63 × 44.5 см
• Рабочая температура: от −15 до +40 °C
• Комплектация: с головой сгорания; корпус с откидыванием влево/вправо; УФ‑датчик пламени QRB; воздушная заслонка с сервоприводом; интегрированный электродвигатель с контактором
• Страна бренда: Германия

Конструкция и что входит в состав горелки

• Единый модульный корпус — все узлы собраны в одном блоке, корпус откидывается влево/вправо для быстрого доступа; концевой выключатель блокирует пуск при открытом корпусе.
• Электродвигатель со встроенным силовым контактором — приводит в движение вентиляторное колесо и обеспечивает работу топливного насоса.
• Смесительное устройство — формирует однородную топливо‑воздушную смесь для полного сгорания, минимизации NOx и CO и достижения высокого КПД.
• Менеджер горения W‑FM — цифровой блок управления, контролирует этапы розжига, переход на 1‑ю/2‑ю ступень, мониторит сигнал УФ‑датчика и статус сервоприводов.
• Воздушная заслонка с сервоприводом — автоматическое закрытие при простое для снижения теплопотерь.
• УФ‑датчик QRB и система электрозажигания — надёжный контроль и инициирование пламени.

Преимущества и эксплуатационные эффекты

• Высокий КПД и экономичное потребление топлива благодаря оптимизированному смесеобразованию (расход 12.6–50.4 кг/ч).
• Низкий уровень выбросов — 2-й класс NOx по EN 267.
• Надёжность цифрового управления, возможность интеграции в автоматику котельной через информационную шину.
• Компактные габариты и лёгкая сервисируемость: быстрый доступ к узлам, предотвращение аварийного пуска при открытом корпусе.
• Рабочий диапазон противодавления и температур позволяет применять горелку в типичных котельных и технологических установках.

Области применения — для каких котлов подходит

• Водогрейные и отопительные котлы, соответствующие EN 303‑2.
• Паровые котлы среднего класса мощности.
• Теплогенераторы и сушильное оборудование, где требуются стабильная пламегасительная характеристика и точное управление мощностью.
• Блоки котельных в промышленных и коммунально‑бытовых объектах, где важны экономичность и низкий уровень шумов.

Примеры реального использования

• Коммунальная котельная на предприятии пищевой промышленности: замена устаревших горелок позволила снизить расход топлива на 8–12% и уменьшить выбросы NOx.
• Теплогенератор в цехе с сушильным оборудованием: стабильный розжиг и двухступенчатая регулировка обеспечили равномерную температуру и сокращение простоев.
• Запасной блок на котельной ТЭЦ: компактные габариты и быстрый доступ к узлам обеспечили минимизацию времени техобслуживания.

Обслуживание и эксплуатация

• Рекомендуемая периодичность технического обслуживания: визуальная проверка и очистка фильтров — ежемесячно; комплексная проверка горелки и регулировка смеси — минимум один раз в сезон.
• Требования к воздуху для горения: чистый, сухой, без агрессивных примесей (фториды, хлориды и т. п.). При необходимости — организовать забор внешнего воздуха и/или установить специальный кожух (опция).
• Рекомендуется использовать оригинальные сервисные наборы и расходные части Weishaupt для сохранения параметров выбросов и КПД.
• При эксплуатации соблюдать температурный режим помещения: −10…+40 °C (модификации под другие условия — по заказу).

FAQ — частые вопросы

• Можно ли использовать другое топливо? Применение топлива, отличного от EL, требует согласования с производителем и корректировки форсунок/настроек менеджера горения.
• Какова гарантия и сроки поставки? Уточняйте у поставщика — гарантийные обязательства и сроки зависят от комплектации и наличия на складе.
• Нужна ли доп. шумоизоляция? Для помещений с повышенными акустическими требованиями рекомендуется установка шумоглушителя в линию всасывания.
• Совместима ли горелка с автоматикой третьих производителей? Да, благодаря интерфейсу информационной шины возможна интеграция, но требуется проверка протоколов и уровней сигналов.

Для проектных решений, подбора конфигурации и оперативной поставки оборудования обращайтесь в компанию Промэлектроника: sales@prom-elec.com. Наши специалисты помогут выбрать оптимальную комплектацию и обеспечат сервисное сопровождение.

Производитель: Weishaupt (Германия). Артикул: 21111025. При выборе и установке соблюдайте нормы безопасности и требования производителя.
