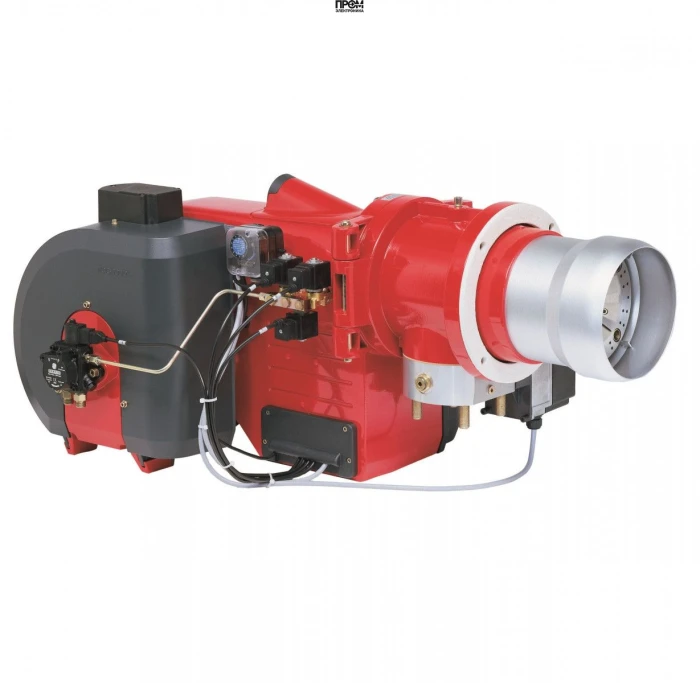

Дизельная горелка Weishaupt WM-L 10/2‑A/T — техническое описание

Дизельная горелка Weishaupt WM-L 10/2‑A/T (арт. 21111020) представляет собой промышленный трехступенчатый нагревательный агрегат мощностью от 150 до 600 кВт, спроектированный для установки в водогрейные, паровые и отопительные котлы, а также в теплогенераторы, соответствующие стандартам EN 303 и EN 267. В тексте использованы все технические характеристики изделия для корректного подбора, монтажа и эксплуатации на предприятиях и объектах коммунальной и промышленной энергетики.

Ключевые технические параметры

• Вид топлива: дизельная; допустимо легкое жидкое топливо EL, вязкость до 6 мм²/с при +20 °C (DIN 51603).
• Мощность горелки: 150–600 кВт (трехступенчатое регулирование).
• Исполнение: трехступенчатая автоматическая горелка.
• Тип пламенной трубы: стандартная; длина пламенной трубы: 147 мм.
• Электропитание: 220 В; электродвигатель: 1000 Вт; потребляемая электрическая мощность: 57 Вт.
• Уровень шума: 80 дБ (при номинальных условиях).
• Габариты / вес: 78.6 × 63 × 44.5 см / 51 кг.
• Противодавление: от -2 до 7 мбар.
• Защита корпуса: IP54 — защита от пыли и влаги в условиях котельной.
• Комплектация: с головой сгорания; предусмотрена поставка с готовым электрическим подключением и штекерами по запросу.
• Дополнительный параметр: расход газа (для справки/преобразования): от 12.6 до 50.4 нм³/ч.
• Страна бренда: Германия.

Конструкция и состав горелки

• Корпус с открывающимся каналом прохождения воздуха и возможностью открытия в обе стороны для удобного доступа.
• Голова сгорания (входит в комплект) — обеспечивает формирование факела и стабильность пламени при трехступенчатом режиме.
• Смесительное устройство настроено по мощности и расположено в доступном месте для обслуживания.
• Встроенная воздушная заслонка повышенной производительности и шумоглушитель в канале всасывания.
• Электродвигатель и приводы управления; управляющий модуль W‑FM 50 с цифровым связанным регулированием.
• Ультрафиолетовый датчик QRB для контроля интенсивности пламени и система защитных блокировок.

Автоматизация, управление и безопасность

• Цифровой менеджер горения W‑FM 50 контролирует все периоды работы: запуск, регулирование, диагностику и остановку.
• Световая индикация состояния и возможность интеграции с внешней системой управления котельной.
• Защита от оттока тепла в паузах работы, функции прерывистого и продолжительного режимов.
• Соответствие по эмиссии: 2 класс по EN 267 (при соблюдении требований к топливу и настройке).

Обслуживание и эксплуатация

• Рекомендуемый диапазон температур эксплуатации: от -10 °C до +40 °C; относительная влажность не более 80% (без конденсации).
• Воздух для горения должен быть сухим и чистым; при подаче агрессивных или запыленных газов требуется система забора наружного воздуха и/или фильтрация.
• Регламентное обслуживание: проверка сопла, состояния головы сгорания, очистка смесительного узла и проверка датчика QRB не реже, чем по интервалу, указанному в сервисной документации производителя (частота зависит от качества топлива и режима работы).
• Быстрый доступ к узлам облегчает диагностику и сокращает время простоя.

Преимущества

• Широкий диапазон мощности 150–600 кВт — подходит для среднего и крупного теплового оборудования.
• Компактные габариты при высокой мощности — экономия места в котельной.
• Низкий уровень шумового воздействия за счет шумоглушителя.
• Цифровое управление снижает трудозатраты на эксплуатацию и минимизирует человеческий фактор.
• Высокая надежность и защита от внешней среды (IP54).

Примеры реального использования

• Предприятие ЖКХ: замена устаревшей горелки в водогрейном котле 300 кВт для повышения КПД и снижения расходов топлива.
• Пищевая и химическая промышленность: подключение к паровому котлу для технологического пара при режиме переменных нагрузок (применение трехступенчатого регулирования).
• Промышленные теплогенераторы на распределенной энергетике — компактная установка в ограниченном пространстве котельной.

Для каких котлов подходит

• Водогрейные котлы (EN 303).
• Паровые котлы и парогенераторы (EN 267/соответствие по монтажу и настройке).
• Отопительные котлы и теплогенераторы промышленных и коммерческих объектов при мощности в диапазоне 150–600 кВт.

FAQ

• Можно ли использовать другое топливо? По умолчанию — легкое жидкое топливо EL; иные виды — только с письменного согласия производителя.
• Как часто нужно обслуживать горелку? Интервал зависит от качества топлива и режима работы; типично — плановая проверка и очистка не реже 1–2 раз в год при интенсивной эксплуатации.
• Требуется ли специальное помещение? Рекомендуется размещение внутри отапливаемых котельных; доступна модификация для неотапливаемых помещений по запросу.
• Совместима ли с ЖКХ‑оборудованием? Да, при соблюдении требований к подключению, противопожарным нормам и настройке регуляторов.

Для оперативного подбора, поставки и профессионального монтажа рекомендуем приобретать оборудование у компании Промэлектроника — оперативная техподдержка и сервис (sales@prom-elec.com).

Данная спецификация включает все технические характеристики горелки Weishaupt WM-L 10/2‑A/T и предназначена для корректного выбора, монтажа и дальнейшей эксплуатации на промышленных и коммунальных объектах.
