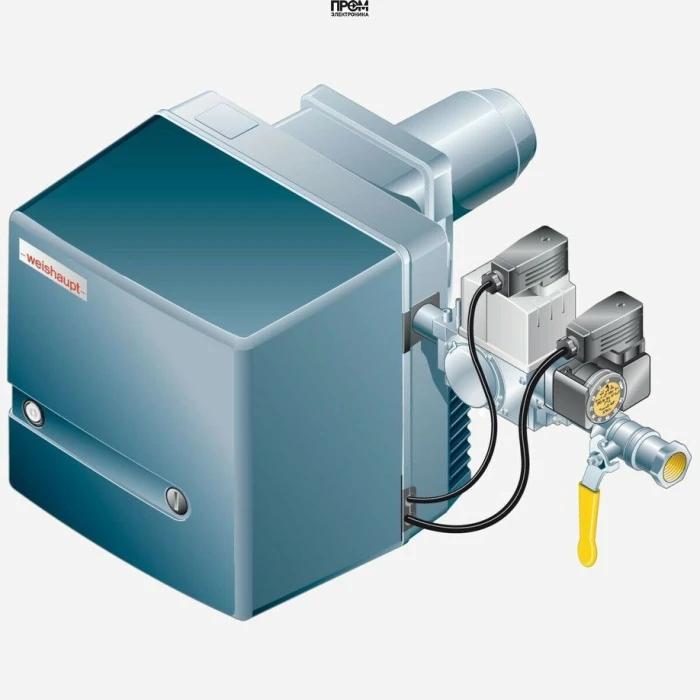

Дизельная горелка Weishaupt WL 5/1-B — техническое описание

Дизельная горелка Weishaupt WL 5/1-B (арт. 24105121) — полностью автоматизированное малогабаритное решение для сжигания легкого жидкого топлива (EL) с рабочим диапазоном мощности 21,5–40 кВт. Исполнение — одноступенчатое, стандартная пламенная труба длиной 135 мм. Конструкция и управление разработаны для надёжной эксплуатации в отопительных и водогрейных установках, соответствующих стандартам EN226, EN303‑2 и DIN 4702‑1.

Ключевые технические характеристики

• Вид топлива: дизельная (легкое жидкое топливо, EL)
• Мощность горелки: от 21.5 до 40 кВт (рекомендуемая до 32 кВт для стандартных котлов)
• Исполнение: одноступенчатая
• Тип пламенной трубы: стандартная, длина 135 мм
• Электропитание: 220 В, потребляемая мощность 100 Вт
• Расход топлива: 3.4 кг/ч
• Противодавление в топке: от −0.2 до 0.5 мбар
• Габариты / вес: 44.3×28.6×29.2 см / 11.2 кг
• Рабочая температура: от −10 до +40 °C, влажность до 80% (без конденсата)
• Комплектация: с головой сгорания (форсуночный узел)
• Страна бренда: Германия (Weishaupt)

Конструкция горелки — что входит в состав

• Компактный моноблочный корпус с возможностью поворота на 180° при монтаже.
• Звукоизолирующий кожух для снижения уровня шума.
• Форсуночный узел (подбираемая форсунка) с быстродействующим электромагнитным клапаном.
• Вентилятор с энергоэффективным двигателем, способный преодолевать сопротивление топки −0,2…0,5 мбар.
• Цифровой менеджер горения с двумя взаимно контролирующими микропроцессорами и цветной индикацией работы/ошибок.
• Панель управления с кнопкой ручной разблокировки и индикатором состояния; интерфейс eBUS для интеграции в систему управления котельной.

Преимущества эксплуатации

• Высокая автоматизация и безопасность: двойной контролируемый менеджер горения, быстродействующие клапаны.
• Экономичность: расход топлива ~3.4 кг/ч и низкое энергопотребление (100 Вт).
• Компактность и простота монтажа: малые габариты и возможность поворота корпуса.
• Низкие выбросы и соответствие современным нормативам при корректной настройке.
• Универсальность применения: отопительные и водогрейные котлы, мелкие теплогенерирующие установки.

Реальные примеры использования

• Замена устаревших атмосферных горелок в котельной магазина: повышение КПД и уменьшение расхода топлива.
• Компактная установка в мастерских и небольших производственных помещениях для стабильного теплопотребления.
• Резервная система отопления в частном доме с подключением к существующему котлу мощностью до 32 кВт.

Обслуживание и эксплуатация

• Ежемесячная визуальная проверка состояния форсунки, топливных фильтров и герметичности соединений.
• Регулярная чистка пламенной головки и проверка подачи воздуха; при прерывистом режиме — перезагрузка не реже одного раза в 24 часа.
• Плановое сервисное обслуживание — не реже одного раза в год: проверка датчиков, настройка менеджера горения и замена форсунки при износе.
• Соблюдать условия размещения: температура −10…+40 °C, хорошая вентиляция, отсутствие конденсата.

Для каких котлов подходит

Рекомендуется для тепловых генераторов и котлов мощностью до 32 кВт, соответствующих стандартам EN226, EN303‑2 и DIN 4702‑1. Подходит для водогрейных и отопительных установок где требуется стабильная одноступенчатая подача тепла.

FAQ

• Можно ли применять горелку для постоянного режима? Да, горелка рассчитана на прерывистый и постоянный режимы; при длительном простое необходимо соблюдать требования по перезагрузке и техобслуживанию.
• Нужна ли замена форсунки при переходе на другое топливо? Форсунка подбирается индивидуально — при смене марки топлива требуется её проверка и, при необходимости, замена.
• Как интегрировать в систему автоматизации котельной? Менеджер горения поддерживает подключение по шине eBUS для обмена данными с вышестоящими контроллерами.
• Какие габариты и вес для монтажа? Размеры 44.3×28.6×29.2 см, вес 11.2 кг — позволяет быстро установить горелку на стандартный фланец котла.
