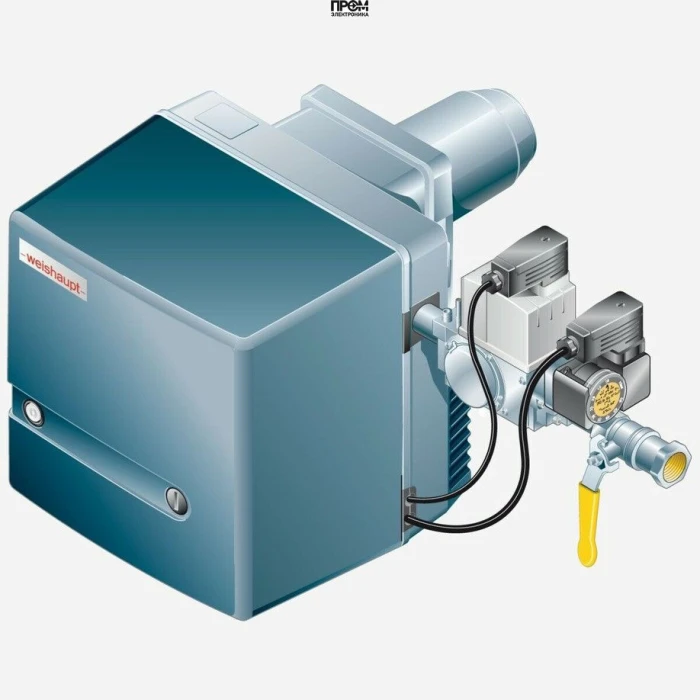

Дизельная горелка Weishaupt WL 5/1-B, исп. H

Дизельная горелка Weishaupt WL 5/1-B, исп. H — техническое описание

Дизельная горелка Weishaupt WL 5/1-B (арт. 24205121) — одноступенчатый моноблок для сжигания лёгкого жидкого топлива (дизель). Предназначена для автоматической работы в котельных и теплогенераторах небольшой и средней мощности. Конструкция и электронное управление обеспечивают стабильную работу в диапазоне от 16,5 до 40 кВт при минимальном энергопотреблении и точном соблюдении параметров горения.

Краткие технические характеристики

• Вид топлива: дизельная
• Диапазон мощности: от 16.5 до 40 кВт
• Исполнение: одноступенчатая
• Тип пламенной трубы: стандартная, длина 135 мм
• Электропитание: 220 В, потребляемая мощность 139 Вт
• Расход топлива: 3.4 кг/ч
• Противодавление в камере сгорания: от -0.2 до 0.5 мбар
• Вес / габариты: 11.2 кг / 44.3x28.6x29.2 см
• Рабочая температура: от -10 до +40 °C
• Производитель: Weishaupt (Германия)

Конструкция и состав поставки

Горелка выполнена в компактном звукоизолированном корпусе моноблочного типа. В состав поставки входит стандартная огневая голова (пламенная труба 135 мм) и газовая рампа (топливная рампа). Форсунка в комплект не входит и подбирается в зависимости от условий эксплуатации.

• Моноблочный корпус со звукоизоляцией — снижает уровень шума при работе.
• Цифровой менеджер горения с дублирующими микропроцессорами — обеспечивает контроль и безопасность.
• Встроенный подогрев штока форсунки — улучшает распыление топлива при низких температурах.
• Быстродействующий запорный клапан во форсуночном блоке — предотвращает утечки топлива.
• Регулировочный винт для установки подпорной шайбы — тонкая настройка подачи воздуха/топлива.

Примеры реального использования

• Малые и средние котельные объектов коммерческой недвижимости — стабильный режим отопления и горячего водоснабжения.
• Производственные участки и теплогенераторы — обеспечение технологического тепла при ограниченной площади установки.
• Резервные тепловые установки — работа в прерывистом и длительном режимах с быстрым запуском и остановом.

Преимущества

• Надёжность и безопасность: взаимный контроль двух микропроцессоров.
• Низкое энергопотребление: 139 Вт при полном комплекте автоматизации.
• Универсальность: работает при противодавлении от -0.2 до 0.5 мбар.
• Лёгкий доступ к узлам для технического обслуживания благодаря компактному корпусу.
• Встроенный подогрев топливного штока — стабильное распыление при пониженных температурах.

Обслуживание и эксплуатация

Рекомендованный порядок работ по обслуживанию:

1. Ежемесячная визуальная проверка состояния корпуса, креплений и соединений топлива и электроники.
2. Ежеквартальная проверка состояния форсунки и быстродействующего запорного клапана; при необходимости — чистка или замена.
3. Ежегодная калибровка менеджера горения и проверка связности eBUS (если используется интеграция с системой управления).
4. Контроль рабочего диапазона температуры окружающей среды и исключение конденсации — относительная влажность не должна превышать 80%.

Горелка устанавливается только в закрытых помещениях; размещение на открытом воздухе запрещено. Соблюдайте указанные рабочие температуры: от -10 до +40 °C.

Совместимость с котлами

Подходит для водогрейных и отопительных котлов, теплогенераторов, соответствующих требованиям EN226, EN303-2 или DIN 4702-1. Рекомендуется подбирать форсунку и параметры настройки в соответствии с паспортными данными котла и требованиями производителя агрегата. Мощностной диапазон горелки позволяет использовать её в котлах с номинальной нагрузкой от ~16 кВт до 40 кВт.

FAQ — часто задаваемые вопросы

• Входит ли форсунка в комплект? Нет, форсунка не входит и подбирается индивидуально.
• Можно ли эксплуатировать на улице? Нет, эксплуатация только в закрытом помещении.
• Какая максимальная длина пламенной трубы? В базовой комплектации — стандартная 135 мм; возможна замена по согласованию с поставщиком.
• Какие требования к электропитанию? 220 В, максимальное потребление 139 Вт.
• Какая страна происхождения бренда? Германия.

Для подбора конфигурации, заказа форсунки и обеспечения сервисного сопровождения рекомендуем приобретать оборудование у официального поставщика — компании Промэлектроника (sales@prom-elec.com). Специалисты помогут выбрать оптимальную комплектацию и предоставят документацию по монтажу и обслуживанию.

Weishaupt WL 5/1-B — технически выверенное решение для надёжного, экономичного и безопасного сжигания дизельного топлива в котельных малого и среднего масштаба.
