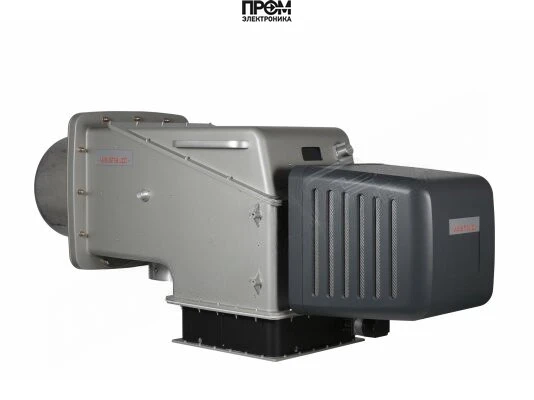

Дизельная горелка Weishaupt WKL 70/3-A, исп. ZMH — техническое описание

Данное техническое описание раскрывает конструкцию, эксплуатационные особенности и области применения дизельной горелки Weishaupt WKL 70/3-A (арт. 27170610). Ориентировано на специалистов котельных, проектировщиков и сервисные службы. Горелка разработана в Германии и рассчитана на промышленную эксплуатацию при высоких нагрузках и требованиях по надёжности.

Ключевые технические характеристики

• Вид топлива: дизельная
• Мощность горелки: от 1790 до 12000 кВт
• Исполнение: прогрессивная / прогрессивная-электронномодулируемая
• Электропитание: 220 В
• Бренд / страна: Weishaupt, Германия
• Класс эмиссий NOx: 1-й класс (EN 267)
• Рабочий диапазон нагретого воздуха: до 250 °C

Конструкция и состав горелки (что входит в комплект)

Модульная конструкция WKL 70/3-A упрощает монтаж и сервис. В стандартную комплектацию и конструктивную схему входят:

• корпус горелки с внутренней теплоизоляцией для работы с подогретым воздухом;
• штуцер и форсуночный узел с предохранительно-запорным (электромагнитным) затвором;
• модуль смешивания топлива и воздуха (новая конструкция для снижения потерь давления);
• вентиляторный блок (может быть вынесен отдельно для забора воздуха из другого помещения);
• насосная станция подачи топлива с системой фильтрации и регуляции давления;
• шкаф управления и индикации с цифровым менеджером горения и интерфейсом для диагностики;
• пламенная труба и элементы подвода/вывода газов с возможностью установки теплообменника для рекуперации.

Принцип регулирования и управление

• Режимы работы: плавно-двухступенчатый и электронномодулируемый; электронная модуляция обеспечивает точное соответствие тепловой мощности нагрузке и экономию топлива.
• Цифровой менеджер контролирует: наличие пламени, давление топлива, соотношение воздух/топливо, последовательность команд, самодиагностику и аварийную блокировку подачи топлива.

Примеры реального использования

• Промышленные парогенераторы на предприятиях пищевой и химической отраслей — стабильная модуляция мощности при переменной теплонагрузке.
• Теплогенераторы и котлы большой мощности в котельных жилых и коммунальных комплексов — использование рекуперации для повышения КПД.
• Системы аварийного и резервного теплоснабжения на производственных площадках — надежная блокировка подачи топлива и быстрый перезапуск.

Преимущества и эксплуатационные выгоды

• Широкий диапазон мощности (1790–12000 кВт) позволяет использовать одну модель для разных нагрузок.
• Электронная модуляция минимизирует перебои по тепловой нагрузке и снижает расход топлива.
• Рекуперация тепла из дымовых газов повышает КПД котельной до дополнительных ~9% при использовании подогретого воздуха.
• Низкие потери давления и оптимизированный вентилятор уменьшают потребляемую электрическую мощность.
• Модульная компоновка и вынесенный вентиляторный блок упрощают монтаж в стеснённых условиях и обеспечивают гибкие решения по организации воздушного забора.

Обслуживание и эксплуатация

Для обеспечения длительного и безотказного срока службы рекомендуется проводить плановые сервисные операции по регламенту производителя:

• ежемесячная визуальная проверка состояния форсунки, электродов розжига и патрубков;
• регулярная очистка и проверка устройства смешивания и пламенной трубы (интервал по эксплуатации и качеству топлива);
• проверка и замена фильтров топливной системы и контроль давления на насосной станции;
• диагностика цифрового менеджера и проверка логов ошибок при каждой плановой остановке;
• контроль уплотнений и электромагнитного затвора во избежание подтеканий топлива.

Доступ к ключевым узлам обеспечен конструктивно: подпорная шайба, форсунка, электрод розжига и модуль смешивания расположены для быстрого обслуживания.

Совместимость: для каких котлов подходит

• Промышленные и коммунальные котлы, соответствующие стандарту EN 303;
• Паро- и водогрейные котлы, теплогенераторы и установки горячего водоснабжения;
• Котлы с возможностью работы на подогретом воздухе (до 250 °C) и требованиями к низким выбросам NOx (1-й класс).

FAQ — Часто задаваемые вопросы

• Вопрос: Можно ли использовать горелку с подогретым воздухом? Ответ: Да, корпус имеет внутреннюю теплоизоляцию, рабочая температура воздуха допускается до 250 °C.
• Вопрос: Как обеспечивается безопасность при остановке? Ответ: Наличие электромагнитного предохранительно-запорного затвора на форсунке исключает подтекание топлива при остановке.
• Вопрос: Требуется ли отдельная насосная станция? Ответ: Горелка комплектуется насосной станцией; при интеграции возможно использование внешней системы с учётом параметров давления.
• Вопрос: Каков диапазон регулирования мощности? Ответ: От 1790 до 12000 кВт с поддержкой электронного модулирования для точной подстройки под нагрузку.

При планировании приобретения и монтажа оборудования рекомендуем обращаться к официальному поставщику — компании Промэлектроника (sales@prom-elec.com). Специалисты помогут с подбором модификации, проведут расчёт дымоходов, подбора насосной станции и настроек цифрового менеджера для оптимальной работы вашего котла.

Техническое примечание: для проектирования газоходов, систем автоматики и выбора опций связи с верхними уровнями управления следует использовать официальную документацию Weishaupt и учитывать специфику топлива и условий монтажа.
