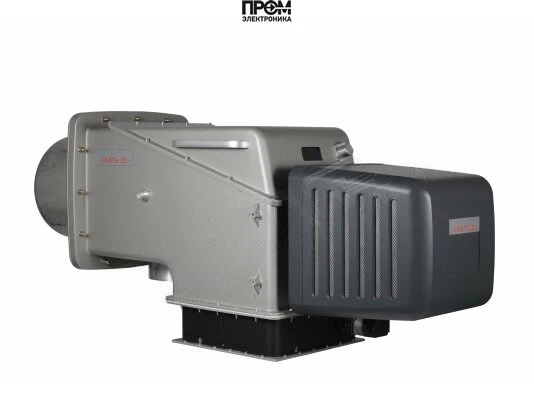

Дизельная горелка Weishaupt WKL 70/2‑A, исп. ZMH — техническое описание

Дизельная горелка Weishaupt WKL 70/2‑A (арт. 27170601) — промышленное решение для теплоснабжающих установок с диапазоном мощности от 1200 до 12000 кВт. Предназначена для сжигания жидкого топлива (вид топлива: дизельная) и обеспечивает надежную автоматизированную работу в прерывистом и продолжительном циклах. Исполнение: прогрессивная / прогрессивная‑электронномодулируемая. Электропитание: 220 В. Страна бренда: Германия. Горелка спроектирована с модульной конструкцией для удобства монтажа и обслуживания, соответствует требованиям по качеству горения и экономичности.

Ключевые технические параметры

• Вид топлива: дизельная (вязкость EL до 6 мм2/с при 20 °C)
• Диапазон мощности: 1200–12000 кВт
• Режимы работы: плавно‑двухступенчатый, электронная модуляция мощности
• Питание: 220 В / 50 Гц
• Работа с подогретым воздухом: до 250 °C
• Класс выбросов NOx: 1 (EN 267)
• Уровень шума: до 85 дБ

Конструкция и состав горелки

Модульная конструкция Weishaupt WKL 70/2‑A обеспечивает разделение основных узлов, что упрощает монтаж и обслуживание. В состав горелки входят:

• шкаф управления и индикации (цифровой менеджер горения);
• вентиляторная станция с новым смесительным устройством;
• насосная станция с форсуночным блоком и предохранительно‑запорным клапаном;
• форсунка и узел распыления топлива (с предохранительным затвором);
• электрод зажигания и система контроля пламени;
• пламенная труба и агрегат смешивания (демонтируемые для обслуживания);
• внутренняя тепло- и звукоизоляция корпуса.

Преимущества и эксплуатационные характеристики

• Высокий КПД и экономичный расход топлива благодаря управлению модуляцией и рекуперации тепла (увеличение КПД до 9% при использовании подогретого воздуха).
• Стабильное ровное горение в различных типах топок, минимальные потери давления и мощности наддува.
• Безопасность: электромагнитное запорное устройство на форсунке предотвращает подтекание топлива, система диагностирования и контролируемый перезапуск каждые 24 часа.
• Низкий уровень выбросов NOx (1 класс EN 267) — пригодна для задач, где предъявляются повышенные требования к экологии.
• Удобство обслуживания: быстрый доступ к форсунке, смесительному узлу, электроду и регулировочным элементам.

Примеры реального использования

• Промышленные котлы отопления в теплопунктах заводов (мощность подбирается в диапазоне 1200–12000 кВт).
• Парогенераторы и водонагреватели для пищевой и химической промышленности, где требуется стабильная температура и низкие пиковые выбросы.
• Теплогенераторы для сушильных и технологических установок (древесина, сушка зерна, керамика).
• Системы централизованного теплоснабжения и резервного отопления на производственных площадках.

Обслуживание и эксплуатация

Рекомендуемые процедуры и интервалы обслуживания:

1. Ежедневный визуальный осмотр — проверка герметичности топливной линии и состояния кабелей.
2. Еженедельная проверка контроллера, индикаторов и автоматики; регистрация оперативных ошибок в логах.
3. Ежемесячная чистка форсунки и осмотр пламенной трубы; при необходимости замена распылителя.
4. Профилактическое сервисное обслуживание — замена изнашиваемых деталей и калибровка датчиков каждые 6–12 месяцев в зависимости от интенсивности работы и топлива.

Упрощенный доступ к ключевым узлам позволяет минимизировать время простоя. Цифровой менеджер горения обеспечивает автоматическую диагностику и блокировку подачи топлива при аварии.

Совместимость с котлами

• Подходит для водогрейных и паровых котлов, отвечающих стандартам EN 303.
• Рекомендуется для промышленных котлов средней и большой мощности, а также для установок с возможностью подачи подогретого воздуха до 250 °C.
• При подборе модели необходимо учитывать требуемую тепловую мощность и условия теплообмена топки.

FAQ

Можно ли использовать горелку с подогретым воздухом?

Да, WKL 70/2‑A рассчитана на работу с подогретым воздухом до 250 °C, что повышает КПД системы.

Какая вязкость топлива допустима?

Допустима жидкое топливо EL с вязкостью до 6 мм2/с при 20 °C.

Какие условия окружающей среды требуются для установки?

Закрытые сухие помещения, температура от −15 до +40 °C, влажность < 80% без конденсата и агрессивных паров.

Как часто нужна диагностика и сервис?

Ежедневный осмотр, ежемесячная проверка узлов и 6–12 месячная сервисная калибровка в зависимости от нагрузки.

Совместима ли горелка с системами автоматики сторонних производителей?

Да, при соблюдении протоколов подключения; предпочтительна интеграция через системную шину и совместимые интерфейсы.

Для проектного подбора, подтверждения совместимости с вашим котлом и оперативного оснащения объекта рекомендуем покупать оборудование у компании Промэлектроника — отправляйте запросы и техзадания на sales@prom-elec.com. Специалисты помогут с подбором модификации, подготовят коммерческое предложение и организуют поставку.
