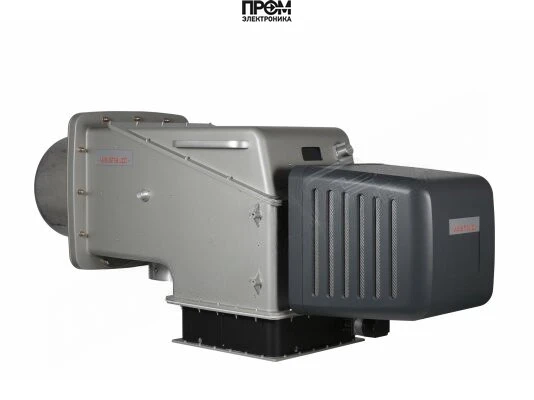

Дизельная горелка Weishaupt WKL 70/2-A, исп. ZM — техническое описание

Техническое руководство по дизельной горелке Weishaupt WKL 70/2-A (арт. 27170401). Горелка разработана для промышленных тепловых установок, обеспечивает надёжное сжигание жидкого топлива (дизель), соответствует классу 1 по эмиссии NOx по EN 267 и подходит для систем с прерывистым и продолжительным циклом работы.

Ключевые характеристики

• Вид топлива: дизельная (жидкое топливо EL, вязкость до 6 мм2/с при 20°C)
• Диапазон мощности: 1 200 — 12 000 кВт
• Исполнение: прогрессивная (модульная конструкция)
• Электропитание: 220 В
• Бренд: Weishaupt (Германия)
• Класс выбросов: 1 по EN 267

Конструкция и состав горелки

Горелка выполнена по модульному принципу и включает следующие узлы:

1. Форсуночный блок с запорным электромагнитным клапаном — обеспечивает точную подачу топлива и аварийную блокировку.
2. Смесительное устройство — новая конструкция снижает потери давления, вибрации и выбросы.
3. Вентиляторный блок — может устанавливаться прямо на горелке или в отдельном помещении для забора чистого воздуха.
4. Блок управления и индикации (отдельный модуль) — мониторинг, текстовая индикация на русском языке, диагностика и управление режимами.
5. Насосная станция — подача топлива под рабочим давлением.
6. Устройство зажигания с электрическими электродами — высоковольтный искровой разряд для воспламенения смеси.
7. Корпус и тепло-/шумоизоляция — обеспечивает низкий уровень шума и безопасность обслуживания.

Режимы работы и автоматика

• Плавно-двухступенчатый режим с контролируемым переходом между уровнями нагрузки.
• Возможность модуляционного управления при установке электронного регулятора: мощность изменяется пропорционально тепловому запросу в пределах доступного диапазона.
• Менеджер горения контролирует давление топлива и воздуха, наличие пламени, последовательность стадий пуска/останова и выполняет самодиагностику.
• Контролируемый перезапуск не реже 1 раза в 24 часа для проверки работоспособности системы.

Обслуживание и эксплуатация

Проектирование учтено для упрощённого техобслуживания:

• Доступ к форсунке, подпорной шайбе, запальным электродам и смесительному узлу под крышкой корпуса.
• Возможность извлечения огневой трубы после демонтажа смесительного устройства для инспекции камеры сгорания.
• Рекомендованные условия размещения: закрытые чистые помещения, температура от −15 до +40 °C, влажность < 80%, без конденсата.
• Воздух для горения должен быть свободен от строительной пыли и агрессивных примесей (галогены, хлориды и т.п.). При необходимости организовать забор воздуха извне.

Примеры реального использования

• Индустриальные котельные на заводах: обеспечение парогенераторов мощностью до 12 МВт для технологических нужд.
• Теплогенераторы на объектах ЖКХ и коммунального сектора: стабильная подача тепловой мощности в режиме прерывистого и длительного горения.
• Предприятия пищевой и химической промышленности: использование в системах, где требуется точный цифровой контроль температуры и минимальные выбросы.

Совместимость с котлами

Горелка Weishaupt WKL 70/2-A адаптирована для установки в промышленные водогрейные, паровые и отопительные котлы с соответствующим диапазоном мощности. Подходит для котлов с камерой сгорания различных конструкций при соблюдении требований к подаче воздуха и геометрии горелочной вставки.

Преимущества

• Широкий диапазон регулирования мощности 1 200–12 000 кВт.
• Низкие выбросы оксидов азота (класс 1 EN 267).
• Модульная конструкция упрощает монтаж, сервис и модернизацию.
• Точность цифрового управления и интеграция через шинную систему.
• Низкий уровень шума и вибрации благодаря улучшенному смесительному устройству.

Эксплуатация — рекомендации

• Регулярно контролировать качество топлива и состояние форсунки; при загрязнении увеличивается расход и износ узлов.
• Плановое обслуживание раз в квартал для объектов с интенсивной эксплуатацией, иначе — согласно регламенту производителя.
• Проверка датчиков давления топлива и воздуха, состояния электродов розжига и целостности огневой трубы.
• Установка электронного регулятора для достижения модуляционного режима и экономии топлива.

FAQ — часто задаваемые вопросы

На какие котлы можно устанавливать эту горелку?

На промышленные водогрейные, паровые и отопительные котлы в пределах мощности 1 200–12 000 кВт при соответствии архитектуры топки и требованиям по воздуху.

Какой класс выбросов у горелки?

Класс 1 по объёму выбросов оксидов азота в соответствии с EN 267.

Требуется ли отдельная насосная станция?

Горелка поставляется в модульном исполнении; насосная станция может быть интегрирована или размещена отдельно в зависимости от проекта.

Можно ли настроить модуляцию мощности?

Да, при установке электронного регулятора достигается плавная модуляция внутри доступного диапазона мощности.

При выборе и поставке оборудования для промышленных котельных рекомендуем обращаться к специалистам — покупайте у компании Промэлектроника: sales@prom-elec.com. Наши инженеры помогут с подбором комплектации, монтажом и сервисным обслуживанием.

Технические данные в описании соответствуют заводской спецификации Weishaupt WKL 70/2-A, исполнение ZM. Для уточнения габаритов, требований по подключению и компоновке шкафов управления направьте технический запрос на указанный e‑mail.
