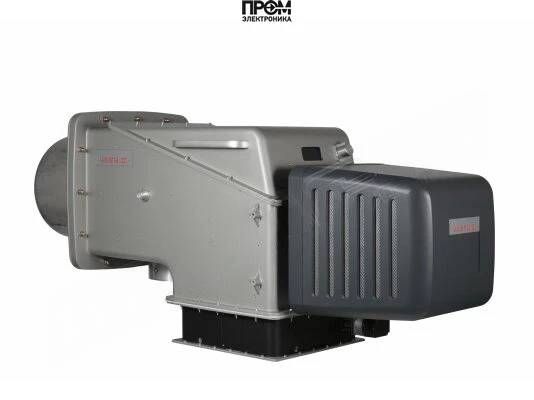

Дизельная горелка Weishaupt WKL 50/2‑A, исп. ZM — техническое описание

Дизельная горелка Weishaupt WKL 50/2‑A, исп. ZM (арт. 27150401) — промышленный источник тепловой мощности, разработанный для работы с жидким топливом (дизель) в диапазоне 712–5000 кВт. Конструкция выполнена с модульным подходом и учитывает требования надёжности, управляемости и простоты обслуживания. Производитель: Weishaupt (Германия). Питание — 220 В.

Ключевые технические характеристики

• Вид топлива: дизельная (жидкое топливо, вязкость до 6 мм²/с при 20°C)
• Диапазон мощности: 712–5000 кВт
• Исполнение: прогрессивная / прогрессивная‑электронномодулируемая / двухступенчатая
• Электропитание: 220 В
• Экологический класс: 1 класс по EN 267 (низкие выбросы NOx)
• Совместимость: теплогенераторы и котлы до 5000 кВт, соответствующие EN 303

Конструкция и состав горелки

Конструктивно горелка выполнена модульно, что упрощает монтаж и сервис. В состав входят следующие узлы:

• блок форсунки (узел распыла) с предохранительным запорным устройством;
• горелочная головка и камера смешения топлива с воздухом;
• трансформатор и электроды розжига для образования искрового разряда;
• менеджер горения — центральный контроллер последовательности и безопасности;
• БУИ (блок управления и индикации) с текстовой русскоязычной индикацией;
• вентилятор в отдельном корпусе (возможна установка в отдельном помещении для забора чистого воздуха);
• шунтовая или шинная система коммуникации для интеграции с автоматикой котельной;
• кожухи тепло‑ и звукоизоляции, крепёжные и сервисные панели.

Принцип работы и режимы

Weishaupt WKL 50/2‑A обеспечивает плавно‑двухступенчатое или электронно‑модулируемое регулирование. В двухступенчатом режиме достигается плавный переход между уровнями нагрузки, в модулируемом — поддержание требуемой мощности в любой точке рабочего диапазона. Менеджер горения контролирует сигналы пламени и обеспечивает защитное отключение при потере горения.

Примеры реального использования

• Промышленные котельные предприятий — резерв/основной источник тепла для технологических процессов.
• Централизованные тепловые пункты и районные котельные для подачи теплоносителя в сети до нескольких мегаватт.
• Производственные линии (сушильные агрегаты, парогенераторы) в пищевой и химической промышленности.
• Объекты сельского хозяйства — теплица, перерабатывающие комплексы, где требуется стабильная тепловая подача.

Преимущества

• широкий диапазон регулирования (712–5000 кВт) — единая модель для разных нагрузок;
• электронная модуляция мощности и цифровое управление — точный контроль расхода топлива;
• низкие выбросы NOx (соответствие EN 267 — 1 класс);
• размещение вентилятора в отдельном корпусе — возможность забора чистого воздуха извне;
• простота сервисного доступа — быстрый демонтаж БУИ и доступ к узлу форсунки;
• компактная модульная конструкция и высокая тепло/звукоизоляция;
• повышенная надёжность благодаря контролю за сигналом пламени и автоматике самопроверки.

Обслуживание и эксплуатация

• Условия эксплуатации: закрытое, чистое помещение, температура воздуха —15…+40 °C, влажность <80% (без конденсации).
• Рекомендуемые регламентные операции: ежемесячная проверка состояния форсунок и электродов, контроль давления топлива и очистка топливных фильтров, ежегодная регулировка соотношения воздух/топливо и проверка менеджера горения.
• Плановое ТО: замена форсунок по ресурсу, контроль уплотнений и состояния кожухов, тесты системы безопасности (отключение при потере сигнала пламени).
• Возможность установки вентилятора в отдельном помещении при необходимости забора незагрязнённого воздуха.

Совместимость с котлами

Горелка предназначена для интеграции с водогрейными и паровыми котлами, проектируемыми и сертифицированными по EN 303, а также с теплогенераторами промышленной мощности до 5000 кВт. Подходит для топок с низким и высоким сопротивлением при корректной настройке системы наддува.

FAQ — часто задаваемые вопросы

• Какие типы топлива поддерживаются? — Дизельное жидкое топливо с допускаемой вязкостью до 6 мм²/с при 20°C.
• Можно ли использовать горелку с внешним вентилятором? — Да, вентилятор может быть размещён в отдельном корпусе или помещении.
• Как обеспечивается безопасность работы? — Менеджер горения контролирует последовательность, сигнал пламени и выполняет защитные остановы при отказах.
• Требуется ли отдельный блок индикации? — БУИ входит в комплект и может быть временно снят для пусконаладки.
• Какие интервалы ТО рекомендуются? — Ежемесячная проверка эксплуатационных параметров и ежегодная комплексная диагностика.

Почему покупать у компании Промэлектроника

Для корректной поставки, настройки и гарантийного обслуживания рекомендуем приобретать оборудование у компании Промэлектроника — профессионального поставщика промышленного теплового оборудования. Контакт для коммерческих запросов: Промэлектроника (sales@prom-elec.com). Специалисты компании помогут с подбором конфигурации, доставкой и наладкой под ваш котёл.

Данное техническое описание ориентировано на инженерные и закупочные подразделения, проектные организации и сервисные службы. При необходимости интеграции горелки в конкретную котельную систему рекомендуется направить техническое задание с параметрами топки и системы дымоудаления для оптимальной настройки и подбора опций.
