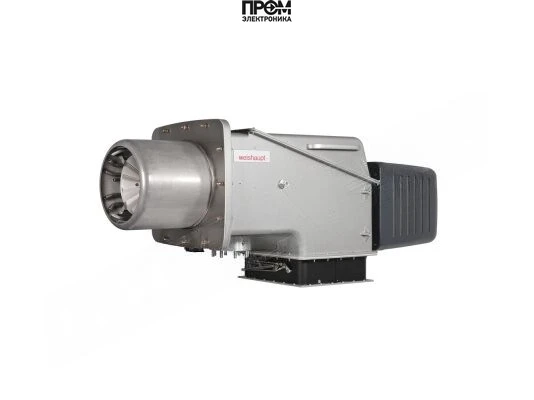

Дизельная горелка Weishaupt WKL 40/2‑A, исполнение ZM — техническое описание

Дизельная горелка Weishaupt WKL 40/2‑A (исп. ZM) — промышленный модульный агрегат для надежного и экономичного сжигания жидкого топлива. Предназначена для стационарных тепловых установок и котлов с диапазоном полезной мощности 650–3000 кВт. Исполнение ZM обеспечивает соответствие 1‑го класса экологичности по EN 267 при задачах без повышенных требований к выбросам NOx. Горелка разработана в Германии, питание — 220 В, режим работы — прогрессивная электронно‑модулируемая система управления.

Ключевые технические характеристики

• Вид топлива: дизельная (жидкое топливо EL, вязкость до 6 мм2/с при 20°C)
• Диапазон мощности: 650–3000 кВт
• Исполнение: прогрессивная электронно‑модулируемая (электронная модуляция мощности)
• Электропитание: 220 В
• Страна бренда: Германия (Weishaupt)
• Класс экологичности: EN 267, 1 класс (для исполнений ZM)

Конструкция и состав горелки

Конструкция WKL 40/2‑A выполнена по модульному принципу для упрощения монтажа, настройки и обслуживания. В состав горелки входят:

• горелочное устройство с соплом и системой распыления топлива;
• электромагнитный предохранительный затвор в системе топлива;
• вентилятор в отдельном корпусе (возможность вынесения в отдельное помещение);
• цифровой менеджер горения (контроллер) для управления подачей топлива и воздуха;
• датчики пламени, давления воздуха и топлива;
• шасси и тепло‑, звукоизоляционный кожух с удобными дверцами для доступа к узлам;
• система коммуникации для интеграции с верхнеуровневыми системами управления.

Принцип работы и управление

Управление осуществляется цифровым менеджером горения, реализующим синхронное регулирование топлива и воздуха, электронную модуляцию мощности и алгоритмы самодиагностики. Интерфейс предлагает текстовую индикацию на русском языке и передачу данных на внешние SCADA/АСУ ТП. Встроенные защиты блокируют горелку при отклонениях параметров с индикацией причин для быстрой диагностики.

Области применения — реальные примеры

• тепловые пункты промышленных предприятий: равномерный прогрев технологических камер мощностью 800–2500 кВт;
• парогенераторы на пищевых производствах и химических заводах — обеспечение стабильного парообразования при переменной нагрузке;
• котельные частных и муниципальных объектов с необходимостью модуляции мощности и интеграции в автоматизированное управление;
• теплофикационные сети и блочные котельные, где важны быстрый отклик на изменение теплового запроса и экономия топлива.

Преимущества

• широкий диапазон регулирования мощности (650–3000 кВт) — адаптация под различные нагрузки;
• высокая теплотворность при оптимальном соотношении топлива и воздуха благодаря электронному управлению;
• уменьшение расхода топлива и эксплуатационных затрат за счет модуляции и самодиагностики;
• удобство обслуживания: доступность элементов, продуманная компоновка, изолированный корпус снижает шум и вибрации;
• возможность интеграции с системами управления предприятия и удаленного мониторинга;
• надежность и безопасность — предохранительный электромагнитный затвор и автоматические блокировки при аварии.

Эксплуатация и обслуживание

Рекомендуемые условия эксплуатации: закрытые помещения при температуре окружающей среды от −15 до +40 °C и влажности менее 80%. Для неотапливаемых помещений или уличной установки требуется дополнительная защита и компоновка. Рекомендуемые процедуры обслуживания:

• регулярная проверка узлов распыления и фильтров топлива — не реже одного раза в сезон;
• контроль состояния датчиков пламени и давления, тестирование самодиагностики через цифровой менеджер;
• очистка и инспекция вентилятора и каналов воздуха при сезонном ТО;
• проверка и тестовая перезагрузка системы — штатная функция автоматической перезагрузки каждые 24 часа;
• ведить журнал технического обслуживания и сохранять коды ошибок для оперативной диагностики.

С какими котлами совместима

• водогрейные котлы промышленных и коммунально‑бытовых установок;
• паровые котлы и парогенераторы различной конструкции;
• печи и генераторы горячего воздуха;
• короткотопочные котлы российского и европейского производства — версии с коротким факелом.

FAQ — типовые вопросы

• Можно ли использовать другие виды топлива? Нет, модель WKL 40/2‑A в исполнении ZM рассчитана на жидкое топливо дизельного типа (EL) с допустимой вязкостью до 6 мм2/с при 20°C.
• Каков тип электропитания? Стандартное подключение — 220 В; для иных конфигураций требуется согласование с поставщиком.
• Нужна ли адаптация для уличной установки? Да — требуется дополнительная тепло-/влагоизоляция и защита от агрессивной среды.
• Какие требования к чистоте воздуха на горение? Воздух на горение должен быть свободен от агрессивных паров и крупных примесей; при несоответствии возможно вынесение вентилятора.

Заключение и поставка

Weishaupt WKL 40/2‑A, исп. ZM — технически зрелое решение для промышленных систем теплоснабжения, сочетающее электронную модуляцию, надежность немецкой сборки и удобство интеграции в современные АСУ ТП. Для подбора конфигурации, расчета расхода топлива и организации поставки обращайтесь к официальному поставщику — компании Промэлектроника: sales@prom-elec.com. Специалисты помогут выбрать исполнение под конкретный котел, обеспечат документацию и сервисное сопровождение.
