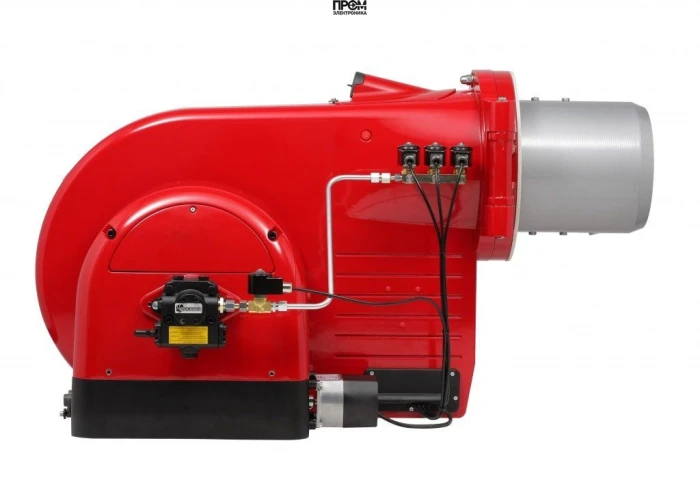

Дизельная горелка Weishaupt RL 9 - ZMD

Дизельная горелка Weishaupt RL 9 - ZMD, арт. 61197410 — промышленное топочное решение для систем отопления и технологических процессов с регулированием мощности от 715 до 2980 кВт. Модель разработана для стабильного сжигания лёгкого жидкого топлива, обеспечивает малые выбросы NOx и CO при сохранении высокой эффективности и надёжности эксплуатации.

Краткая техническая характеристика

• Вид топлива: дизельная (лёгкое жидкое топливо, вязкость до 6 мм²/с при +20 °C)
• Диапазон мощности: 715–2980 кВт
• Исполнение: двухступенчатая
• Тип пламенной трубы: стандартная, длина 223 мм
• Электропитание: 220 В
• Расход топлива: 60–250 кг/ч
• Противодавление: от -2 до +13 мбар
• Габариты (Ш×В×Г): 116.8×88.4×67.2 см
• Комплектация: огневая голова в комплекте, смесительное устройство, вентилятор, блок автоматики
• Страна бренда: Германия (Weishaupt)

Конструкция и состав горелки

Конструктивно горелка RL 9 - ZMD представляет собой комплекс взаимосвязанных узлов, спроектированных для удобства монтажа и сервисного обслуживания:

• огневая голова из жаропрочного сплава (223 мм) с комплектом форсунок;
• смесительное устройство модернизированной конструкции для оптимального перемешивания топлива и воздуха;
• вентилятор с регулируемым давлением и встроенным реле контроля воздуха;
• поворотный монтажный фланец и откидывающийся корпус для быстрого доступа к форсункам, запальным электродам и огневой голове;
• блок автоматики с микропроцессорным управлением: контроль давления топлива/воздуха, датчик пламени, защитные реле;
• предохранительные затворы в отверстиях форсунок и воздушная заслонка с автоматическим закрытием при бездействии.

Примеры реального использования

• Теплогенераторы для промышленных производств: горелка обеспечивает стабильную подачу тепла в сушильные камеры и технологические печи.
• Котельные для объектов социальной инфраструктуры: подходит для водогрейных котлов большой мощности, заменяет газовые модули на негазифицированных площадках.
• Мобильные и передвижные отопительные установки: эксплуатация на строительных площадках и удалённых объектах.
• Паровые котлы и кожухотрубные аппараты: при соблюдении требований по противодавлению и совместимости с топочной камерой.

Для каких котлов подходит

• водогрейные и паровые котлы промышленного исполнения;
• трубчатые и кожухотрубные теплогенераторы с соответствующей топкой;
• котлы, соответствующие стандартам EN 303 и EN 267;
• модификации котлов с системой управления, поддерживающей внешнюю автоматику горелки.

Преимущества

1. Широкий диапазон регулирования мощности — гибкость при изменении тепловой нагрузки.
2. Низкие выбросы — оптимизированное смесительное устройство и контроль пламени.
3. Удобство обслуживания — откидывающийся корпус и поворотный фланец сокращают время ремонта.
4. Надёжная автоматика — микропроцессорный блок обеспечивает безопасность и самодиагностику.
5. Экономичность — сниженные внутренние потери за счёт автоматической воздушной заслонки.

Обслуживание и эксплуатация

Рекомендуемая практика обслуживания и требования к эксплуатации:

• место установки — помещение с достаточной вентиляцией, температура эксплуатации от -15 до +40 °C;
• плановое техническое обслуживание — проверка форсунок, состояния огневой головы и очистка смесительного устройства каждые 3–6 месяцев в зависимости от часовой нагрузки;
• замена фильтров и проверка топливной магистрали — каждые 6–12 месяцев;
• проверка и калибровка блока автоматики при каждом гарантийном и сервисном обслуживании;
• при длительном простое — перекрывать топливную подачу и хранить в сухом проветриваемом помещении.

FAQ — часто задаваемые вопросы

Совместима ли горелка с моим котлом?

Совместимость определяется типом топки и допустимым противодавлением. Горелка рассчитана на противодавление -2…+13 мбар и подходит для большинства промышленных котлов при соблюдении этих параметров.

Какая вязкость топлива допустима?

Рекомендуемая вязкость — до 6 мм²/с при +20 °C. При необходимости работы с более вязким топливом — согласуйте адаптацию форсунок и системы подогрева топлива.

Каков средний расход топлива?

В типовых режимах расход составляет 60–250 кг/ч в зависимости от нагрузки и настройки горелки.

Как часто требуется сервисное обслуживание?

Регламент — осмотр каждые 3–6 месяцев, полное сервисное обслуживание ежегодно при нормальной эксплуатации.

Для выбора конфигурации, подбора запасных частей и оперативной поставки рекомендуем покупать оборудование у компании Промэлектроника (sales@prom-elec.com). Наши специалисты помогут с расчётом, монтажом и запуском горелки Weishaupt RL 9 - ZMD в составе вашей котельной.

Техническая документация и паспорт изделия поставляются вместе с горелкой. Перед вводом в эксплуатацию необходимо пройти пусконаладочные работы в соответствии с инструкцией производителя и требованиями местных правил техники безопасности.
