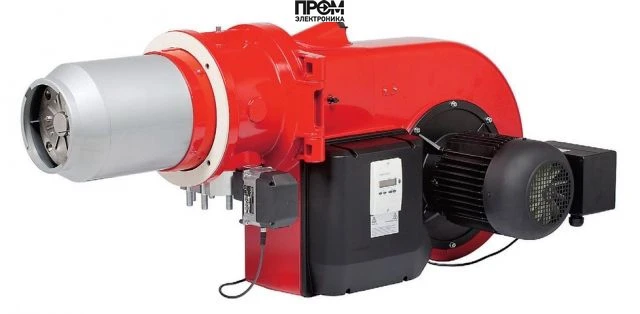

Дизельная горелка Weishaupt RL 70/1-A, исп. ZM

Дизельная горелка Weishaupt RL 70/1-A, исп. ZM (арт. 21170402) — промышленное решение для надежного сжигания жидкого топлива в диапазоне мощности от 1905 до 8750 кВт. Горелка разработана для прогрессивного режима работы, обеспечивает стабильное горение при противодавлении от -2 до 20 мбар и подходит для установки в котельных различного назначения. Бренд: Weishaupt (Германия). Вес: 350 кг. Габариты: 178.5×127.5×107.5 см.

Ключевые технические характеристики

• Вид топлива: дизельная (легкое жидкое топливо, вязкость до 6 мм²/с при +20°С)
• Мощность горелки: от 1905 до 8750 кВт
• Расход топлива: 160–735 кг/ч
• Исполнение: прогрессивная (плавное изменение ступеней мощности)
• Тип и длина пламенной трубы: стандартная, 417 мм
• Электропитание: 220 В / 380 В
• Электродвигатель: 14 000 Вт
• Класс пылевлагозащиты: IP54
• Комплектация: с головой сгорания, форсункой с электромагнитным отсечным клапаном, предохранительным затвором
• Противодавление в топке: от -2 до 20 мбар

Конструкция и состав горелки

Weishaupt RL 70/1-A спроектирована как модульная система, обеспечивающая простоту доступа и быструю замену узлов. В состав стандартной поставки входят:

• корпус с откидывающейся панелью для обслуживания;
• огневая голова длиной 417 мм с регулировочной гильзой (регулировка отношения минимальной/максимальной мощности 1:3…1:5);
• форсунка с э/м отсечным клапаном и предохранительным затвором;
• мощный вентилятор, приводимый в движение 14 кВт электродвигателем;
• менеджер горения W‑FM100 или W‑FM200 (цифровая автоматика), блок управления и индикации (БУИ) для настройки и диагностики;
• патрубки для подключения топлива и системы воздухоснабжения, крепеж и уплотнения.

Автоматика и интеграция

Центральным элементом управления является цифровой менеджер W‑FM100/200, который контролирует давление топлива и воздуха, сигнал пламени, параметры вентилятора и безопасность системы. Возможна интеграция в верхние уровни автоматизации через системную шину. Опции: регулирование по остаточному кислороду и частотное управление электродвигателем.

Реальные примеры применения

• Котельные промышленных предприятий для обеспечения технологического пара при мощности в широком диапазоне.
• Передвижные технологические установки: сушилки, асфальтобетонные установки, печи термообработки.
• Учреждения ЖКХ и объекты, расположенные в зоне отсутствия газовой сети — как основное или резервное топливо.

Преимущества

• широкий диапазон мощности и точное регулирование для оптимизации расхода топлива;
• повышенная безопасность: форсуночный затвор и электромагнитный отсечной клапан;
• защита корпуса по IP54 — устойчивость к пылевому и влагонакоплению в типичных эксплуатационных условиях;
• удобное техническое обслуживание за счёт откидной панели и модульной конструкции;
• возможность интеграции в системы диспетчеризации и удалённого мониторинга;
• немецкое качество изготовления и комплектующих.

Обслуживание и эксплуатация

1. Монтаж и запуск — производить в соответствии с инструкцией производителя и требованиями по сопротивлению топочной камеры. Подключение — к электросети 220/380 В и системе подачи топлива.
2. Ежедневный контроль: визуальная проверка целостности огневой головы, состояние форсунки, отсутствие утечек топлива, индикаторы менеджера горения.
3. Плановое ТО: замена форсунки и фильтров топлива, проверка электромагнитного клапана и затворов, чистка огневой головы — согласно регламенту технической документации.
4. Диагностика: БУИ предоставляет журнал ошибок и текущие параметры; при критических ошибках менеджер инициирует безопасное отключение.

Совместимость: для каких котлов подходит

Горелка подходит для промышленных котлов, соответствующих стандартам EN303 и EN267, а также для котлоагрегатов с аналогичными параметрами рабочей камеры и допустимым противодавлением. Рекомендована для негазифицированных котельных, временных модулей и мобильных технологических установок.

FAQ (часто задаваемые вопросы)

• Можно ли использовать биодизель? При условии соответствующей вязкости и чистоты топлива возможна работа, требуется согласование и настройка форсунки.
• Какая требуемая длина дымохода/топочной камеры? Типовая длина пламенной трубы 417 мм, конкретные требования зависят от котловой конструкции — согласуйте с поставщиком.
• Какой ресурс форсунки и двигателя? Ресурс зависит от режима работы и качества топлива; плановое обслуживание и фильтрация топлива продлевают срок службы.
• Возможна ли удалённая диагностика? Да — при интеграции менеджера W‑FM100/200 в систему автоматики с соответствующим интерфейсом.

Купить дизельную горелку Weishaupt RL 70/1-A и получить консультацию по комплектации, опциям (регулирование по O2, частотное управление) можно у официальных поставщиков. Рекомендуем приобретать оборудование у компании Промэлектроника — sales@prom-elec.com — для гарантированной техподдержки и сервисного сопровождения.

Примечание: перед монтажом и вводом в эксплуатацию обязательно ознакомиться с паспортом горелки и требованиями производителя по безопасности, вентиляции и электроснабжению.
