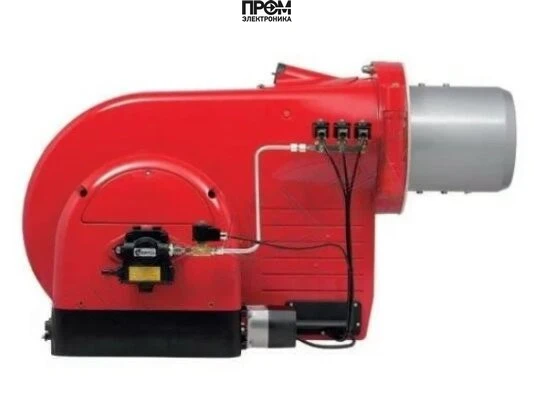

Дизельная горелка Weishaupt RL 40/2-A, исп. 3LN — техническое описание

Дизельная горелка Weishaupt RL 40/2-A, исп. 3LN (арт. 21140524) — промышленное теплотехническое устройство для стационарных и передвижных объектов. Предназначена для работы на лёгком жидком топливе (дизельное топливо, EL) с высокой степенью автоматизации и минимальными выбросами. Конструкция и комплектация обеспечивают надёжную эксплуатацию при интенсивных нагрузках, соответствие современным нормам безопасности и удобство технического обслуживания.

Ключевые технические параметры

• Вид топлива: дизельная (лёгкое жидкое топливо, вязкость до 6 мм2/с при +20°C)
• Мощность горелки: от 476 до 2975 кВт (плавно-двухступенчатое или прогрессивное регулирование)
• Исполнение: прогрессивная (регулирование нагрузки 1:3 — 1:5 в зависимости от гильзы)
• Длина пламенной трубы: 376 мм, тип — стандартная, материал — жаропрочный сплав
• Электропитание: 380 В; электродвигатель: 5500 Вт
• Расход топлива: 40–250 кг/ч
• Противодавление в камере сгорания: от -2 до 14 мбар
• Класс пылевлагозащиты: IP54
• Габариты: 129.8 × 84.9 × 57.2 см
• Комплектация: поставляется с головой сгорания; в комплект входят форсуночный блок с электромагнитным затвором, регулировочная гильза, вентилятор, блок управления
• Страна бренда: Германия

Конструкция и состав горелки

Конструкция выполнена в корпусе с откидной крышкой для быстрого доступа. В состав горелки входят:

• голова сгорания (длина 376 мм, жаропрочный сплав);
• форсуночный блок с электромагнитным затвором и отсечным предохранительным клапаном;
• смесительное устройство специального исполнения для оптимизации процесса горения;
• встроенный вентилятор и электродвигатель 5500 Вт для принудительного наддува;
• регулировочная гильза для изменения диапазона регулирования мощности;
• цифровой менеджер горения W‑FM100 / W‑FM200 и блок управления с интерфейсами для интеграции в системы автоматики.

Преимущества

• высокая точность регулирования мощности и стабильность пламени при противодавлении до 14 мбар;
• низкие выбросы NOx и CO за счёт оптимизированного смесительного устройства и опций контроля остаточного кислорода;
• полная автоматизация управления, возможность дистанционного мониторинга и интеграции в АСУ ТП;
• повышенная безопасность: э/м затвор, отсечной клапан, степенной IP54 для защиты электроники;
• удобство обслуживания: откидная крышка, доступ к основным узлам без демонтажа;
• универсальность применения: совместимость с котлами по EN303, EN267 и широким спектром теплотехнического оборудования.

Примеры реального использования

• Тепловые пункты и котельные промышленных предприятий — обеспечение стабильной подачи тепла при сезонных и пиковых нагрузках.
• Асфальтобетонные заводы — надёжное горение при высоких температурах процесса и устойчивость к пульсациям нагрузки.
• Зерносушилки и технологические печи — равномерный нагрев, экономия топлива при динамическом режиме работы.
• Модернизация устаревших котлов в котельных: замена газовых или твёрдотопливных горелок на дизельные решения с автоматикой.

Обслуживание и эксплуатация

• регламентное обслуживание: проверка форсунки, состояние смесительного узла, чистка головы сгорания и проверка уплотнений — не реже одного раза в год при интенсивной эксплуатации;
• ежемесячная визуальная проверка корпуса, электроразъёмов и вентиляторного отсека;
• калибровка топливной подачи и проверка работы менеджера горения при вводе в эксплуатацию и после ремонта;
• использование рекомендованного топлива и фильтров для исключения засорения форсунки и снижения расхода.

Кому и для каких котлов подходит

Горелка Weishaupt RL 40/2-A рекомендована для нефтеперерабатывающих, химических, строительных и агропромышленных предприятий. Совместима с водогрейными и паровыми котлами, соответствующими стандартам EN303 и EN267, а также с технологическими печами и сушильными агрегатами, требующими мощности 476–2975 кВт.

FAQ — ответы на часто задаваемые вопросы

• Какая минимальная мощность для стабильной работы? Минимальная мощность при прогрессивном регулировании — 476 кВт; диапазон зависит от установленной гильзы.
• Можно ли подключить систему управления к верхнему уровню автоматики? Да, менеджер W‑FM100/200 поддерживает шины связи и интеграцию в АСУ ТП.
• Какие меры безопасности встроены? Электромагнитный затвор, отсечной клапан, датчики пламени и IP54 для защиты электроники.
• Каков тип пламенной трубы? Стандартная, длиной 376 мм из жаропрочного сплава.
• При каких температурах допускается эксплуатация? От −15°C до +40°C для стандартного исполнения.

Для профессионального подбора комплектации, опций (модуль О2, частотное регулирование двигателя) и оперативного снабжения оборудования обращайтесь к компании Промэлектроника: sales@prom-elec.com. Наши специалисты помогут выбрать конфигурацию горелки Weishaupt RL 40/2-A для ваших задач и организуют логистику и сервис.

Технические характеристики, конструктивные особенности и рекомендации по эксплуатации в этом описании соответствуют заводским данным и полевому опыту использования. При проектировании системы отопления или технологического процесса учитывайте параметры противодавления, доступное электропитание (380 В) и требования к габаритам монтажа (129.8×84.9×57.2 см).
