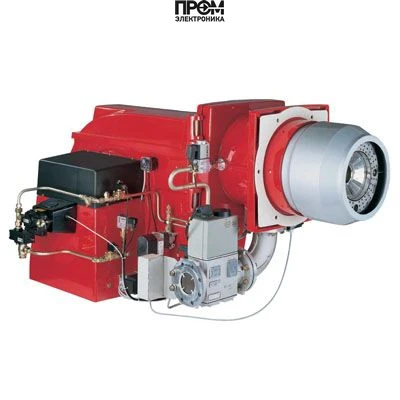

Дизельная горелка Weishaupt RL 30/2‑A, исп. ZM — техническое описание

Данное техническое описание предназначено для инженеров, проектировщиков и служб эксплуатации. Описываемая дизельная горелка Weishaupt RL 30/2‑A (исп. ZM, арт. 21130502) — профессиональное решение для стационарных и передвижных тепловых установок мощностью от 475 до 2440 кВт. В тексте используются все заводские характеристики, актуальные требования к эксплуатации и рекомендации по обслуживанию. Приобретать оборудование рекомендуется у компании Промэлектроника (sales@prom-elec.com).

Ключевая характеристика

• Вид топлива: дизельная (легкое жидкое топливо, вязкость до 6 мм²/с при +20°С)
• Диапазон мощности: 475–2440 кВт
• Расход топлива: 40–205 кг/ч
• Исполнение: прогрессивная (возможна модуляция с электронным устройством)
• Тип пламенной трубы: стандартная, длина 303 мм
• Электропитание: 380 В
• Электродвигатель вентилятора: 4500 Вт
• Противодавление в камере сгорания: от -2 до 13.1 мбар
• Класс пылевлагозащиты: IP54
• Вес: 100 кг
• Комплектация: поставляется с головкой сгорания
• Бренд/страна: Weishaupt, Германия

Конструкция и состав горелки (что входит в комплект)

1. Корпус горелки с монтажными фланцами и уплотнениями.
2. Горелочная голова (головка сгорания), стандартная пламенная труба 303 мм — жаропрочный сплав.
3. Топливная система: насос подачи топлива, фильтр и форсунка, узел регулирования подачи топлива.
4. Смесительное устройство обновленной конструкции для снижения NOx и CO.
5. Вентилятор с электродвигателем 4500 Вт и реле контроля наддува.
6. Цифровой менеджер горения (W‑FM100/200) с блоком управления и индикации (тач‑панель и дисплей).
7. Элементы безопасности: датчики пламени, реле давления/наддува, электрические защиты класса IP54.

Принцип работы и цифровое управление

Управление реализовано микропроцессором менеджера W‑FM100/200, который обеспечивает:

• пуск, контроль розжига и мониторинг устойчивости пламени;
• поддержание установленного режима: прогрессивное или модулируемое регулирование мощности;
• индикацию ошибок и режимов работы на встроенном дисплее и возможность интеграции в верхнеуровневые SCADA/АСУ.

Примеры реального использования

• Тепловые пункты промышленных объектов — обеспечение тепловой мощности для технологических процессов, когда требуется 475–2440 кВт.
• Котельные на складских и сельскохозяйственных предприятиях — замена газовых модулей в негазифицированных районах.
• Сушильные камеры и хиттеры — стабильный нагрев с точным управлением расходом топлива 40–205 кг/ч.
• Передвижные котельные установки и строительные площадки — при ограниченных габаритах и необходимости быстрого запуска.

Преимущества

• Высокая теплоотдача на единицу объема — диапазон мощности 475–2440 кВт обеспечивает гибкость при проектировании.
• Снижение выбросов NOx и CO за счет улучшенного смесительного узла.
• Цифровое управление с возможностью интеграции в АСУ и дистанционного мониторинга.
• Надежная электрозащита и степень IP54 — работа в промышленной среде с пылью и повышенной влажностью.
• Удобство сервисного доступа: компактные габариты и быстрый доступ к основным узлам, вес 100 кг.

Обслуживание и эксплуатация

Рекомендации для минимизации простоев и продления ресурса:

• Ежедневный визуальный осмотр: герметичность топливной магистрали, отсутствие подтеков, целостность ограждений и кабелей.
• Еженедельная проверка давления наддува и состояния фильтров.
• Замена форсунок и фильтров — в соответствии с режимом работы и качеством топлива (рекомендованное ТО — минимум 1 раз в год при интенсивной эксплуатации).
• Плановое сервисное обслуживание электроники и датчиков: проверка работы менеджера W‑FM100/200, обновление прошивки при необходимости.
• Контроль вязкости топлива (не более 6 мм²/с при +20°С) и использование рекомендованных присадок для снижения отложений.

Совместимость с котлами

Горелка Weishaupt RL 30/2‑A подходит для:

• водогрейных котлов и отопительных агрегатов, соответствующих стандартам EN303 и EN267;
• промышленных и технологических печей с возможностью работы при противодавлении от -2 до +13.1 мбар;
• котлов модульного и стационарного исполнения в диапазоне мощности, требуемой для данного оборудования.

Технические ограничения и условия монтажа

• Температура эксплуатации: от -15 до +40 °C (при необходимости — монтаж в утеплённом шахтном модуле).
• Не допускается хранение легковоспламеняющихся материалов в месте установки.
• Требуется электрообеспечение 380 В с защитой и точной коммутацией для питания мотора 4500 Вт и блока управления.

FAQ — частые вопросы

1. Можно ли модулировать мощность?

Да. Исполнение прогрессивное, возможна схема модуляции при оснащении электронным устройством частотного или воздушно‑топливного регулирования.

2. Какие требования к топливу?

Легкое жидкое топливо (EL) с вязкостью до 6 мм²/с при +20°С; чистые фильтры и демпфирование загрязнений продлевают ресурс форсунок.

3. Какова типовая частота обслуживания?

При интенсивной эксплуатации — технический осмотр и очистка фильтров каждые 3–6 месяцев; подробный сервис — не реже 1 раза в год.

4. Подходит ли для котлов с высоким противодавлением?

Рабочий диапазон противодавления: от -2 до +13.1 мбар; при превышении требуется согласование с производителем и/или дооборудование камеры сгорания.

Контакт и поставка

Для подбора комплектации, опций (остаточный кислород, частотное регулирование, дополнительные модули управления) и оформления поставки обращайтесь к официальному поставщику — компании Промэлектроника: sales@prom-elec.com. Специалисты компании помогут с техническим подбором, документами и логистикой.

Дизельная горелка Weishaupt RL 30/2‑A — решение для ответственных проектов, где важны точность управления, снижение выбросов и надежность в условиях промышленной эксплуатации.
