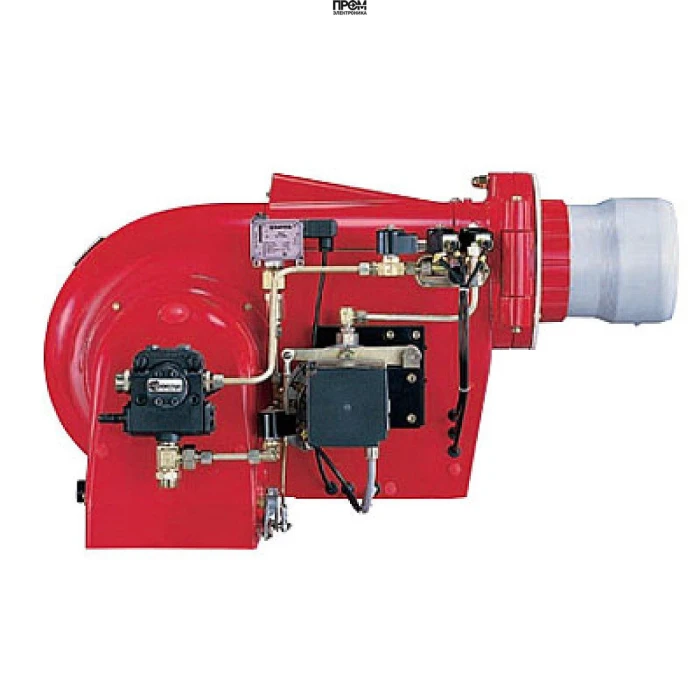

Дизельная горелка Weishaupt RL 11, исп. ZMD в морском исполнении

Дизельная горелка Weishaupt RL 11, исп. ZMD (морское исполнение) — техническое описание

Дизельная горелка Weishaupt RL 11, арт. 68117410, исполнение ZMD в морском варианте — промышленный моноблок для надёжного и эффективного сжигания жидкого топлива на морских и береговых объектах. Конструкция разработана для работы в тяжёлых условиях судовых машинных отделений и промышленных котельных, соответствует европейскому стандарту EN 267 и сочетает цифровое управление с повышенной взрывозащитой и пылевлагозащитой класса IP54.

Ключевые характеристики

• Вид топлива: дизельная (EL), вязкость ≤ 6 мм²/с при +20 °C;
• Мощность горелки: от 1430 до 4585 кВт;
• Исполнение горелки: прогрессивная (ZMD);
• Тип пламенной трубы: стандартная, длина пламенной трубы: 371 мм;
• Электропитание: 380 В (3-фазная сеть, 50 Гц);
• Расход топлива: 120–440 кг/ч;
• Противодавление в топке: от -1 до 18 мбар;
• Комплектация: с головкой сгорания, моноблок со встроенным вентилятором и насосом;
• Класс пылевлагозащиты: IP54;
• Страна бренда: Германия.

Конструкция и состав горелки

• Моноблочная рама — интегрированная конструкция с фланцем для поворота корпуса и быстрого доступа к огневой трубе;
• Головка сгорания — обеспечивает оптимальную геометрию пламени и устойчивость горения при противодавлении;
• Встроенный вентилятор и насос — обеспечивают подачу воздуха и топлива в требуемом соотношении;
• Электромагнитный предохранительный клапан в отверстии форсунки — моментальная блокировка топлива при штатном отключении или аварии;
• Сервопривод управления воздухом и топливом — для поддержания экономичного сжатия смеси;
• Менеджер горения W‑FM100 (опция/встроенный модуль) — цифровое управление, диагностика, коммуникация через информационную шину;
• Защитные элементы и шумоизоляция воздухозаборника — повышенная безопасность и снижение рабочего шума.

Примеры реального использования

• Судовые паровые и водогрейные котлы: обеспечение паропроизводства и горячего водоснабжения вспомогательных систем на крупных морских судах;
• Береговые теплоцентрали и резервные котельные: быстрый ввод в работу при авариях основного топлива;
• Промышленные технологические установки: термическая обработка, сушильные камеры и добывающие комплексы с повышенным требованием к надёжности;
• Проекты с противодавлением в камере сгорания — критично для судовых котлов, где создаются существенные динамические перепады давления.

Преимущества

• Широкий диапазон мощности при компактной моноблочной конструкции — упрощение монтажа и сокращение времени ввода в эксплуатацию;
• Цифровое управление W‑FM100 и возможность электронной модуляции — точное соответствие тепловому запросу и экономия топлива;
• Высокая надёжность и безопасность: предохранительный затвор, IP54, защита электрических компонентов;
• Устойчивое горение при отрицательном/положительном противодавлении (от −1 до 18 мбар);
• Удобный сервисный доступ: поворотный фланец и быстрый доступ к форсункам и электродам;
• Морское исполнение — устойчивость к коррозионным и вибрационным нагрузкам.

Обслуживание и эксплуатация

• Рекомендуется периодическая проверка форсунки, электродов розжига и состояния головки сгорания: базовый осмотр — каждые 1–3 месяца при интенсивной эксплуатации;
• Профилактическая чистка фильтров и проверка уплотнений насоса — раз в 6 месяцев или по наработке часов;
• Калибровка менеджера горения и проверка параметров модуляции — минимум 1 раз в год специалистом сервисной службы;
• В рабочем режиме поддерживать подачу очищенного воздуха (без агрессивных паров и значительной запылённости); температура окружающей среды: от −15 до +40 °C;
• Для замены расходных частей используйте оригинальные комплектующие Weishaupt для сохранения характеристик и сертификатов.

Для каких котлов подходит

• Водогрейные котлы промышленных и судовых установок;
• Паровые котлы различной производительности на судах и береговых объектах;
• Топочные устройства с противодавлением и газооборотными камерами стандартного типа;
• Допустимо применение в комбинированных и резервных установках при условии соблюдения требований по топливу и монтажу.

FAQ — часто задаваемые вопросы

• Можно ли установить электронный регулятор мощности? — Да, RL 11 поддерживает электронную модуляцию при установке соответствующего регулятора и менеджера горения W‑FM100.
• Какой тип топлива допустим? — Дизельное топливо EL с вязкостью до 6 мм²/с при +20 °C; применение других топлив обсуждается отдельно с заводом-изготовителем.
• Какова типичная частота ТО? — Базовый осмотр ежеквартально, полное сервисное обслуживание — ежегодно в зависимости от условий эксплуатации.
• Подходит ли для судового использования? — Да, модель в морском исполнении разработана специально для судов и отвечает соответствующим требованиям.

Для профессиональной консультации по подбору, монтажу и прямой поставке оборудования обращайтесь в компанию Промэлектроника: sales@prom-elec.com. Наши специалисты помогут подобрать конфигурацию Weishaupt RL 11 под конкретную котельную задачу и обеспечат поставку оригинальных комплектующих.
