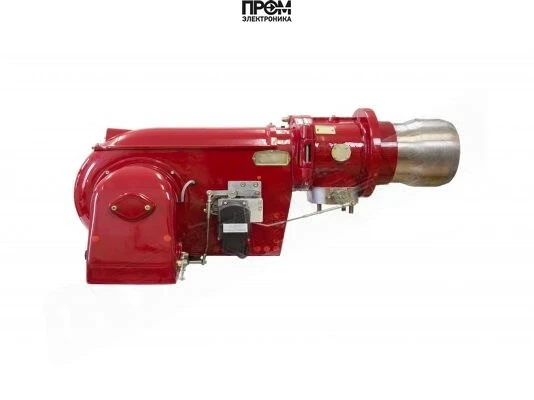

Дизельная горелка Weishaupt L 7Z, исп. D — техническое описание

Данная техническая спецификация описывает дизельную горелку Weishaupt L 7Z, исполнение D (арт. 61176410). Горелка предназначена для эффективного и экологичного сжигания жидкого топлива в промышленных и коммунально-отопительных котельных. В тексте учтены все характеристики изделия и требования к эксплуатации. Приобретать оборудование и комплектующие рекомендуется у компании Промэлектроника (sales@prom-elec.com).

Ключевые технические параметры

• Вид топлива: дизельная (легкое жидкое топливо).
• Мощность горелки: от 320 до 1250 кВт.
• Расход топлива: 27–105 кг/ч.
• Исполнение: прогрессивная, 2‑ступенчатая регулировка.
• Тип пламенной трубы: стандартная, длина пламенной трубы — 214 мм.
• Электропитание: 220 В (номинально 230 В, 50 Гц).
• Противодавление на входе: от -1 до 9 мбар.
• Рабочая температура: от -15 до +40 °C.
• Вес: 73 кг; габариты: 98 х 76.3 х 55.6 см.
• Комплектация: горелка поставляется с головой сгорания и стандартными монтажными узлами.
• Страна бренда: Германия. Соответствует европейским требованиям безопасности и нормам.

Конструкция и состав горелки

Конструкция выполнена в виде компактного моноблока с откидным корпусом для доступа к обслуживаемым узлам. Основные элементы включают:

• корпус‑моноблок с подвижным фланцем для быстрого доступа;
• форсуночный блок с предохранительно‑запорным клапаном;
• жидкотопливный насос с двухтрубным подключением (TA2) и допустимым давлением до 20 бар;
• встроенный вентилятор нагнетания воздуха;
• электродвигатель для привода вентилятора и насоса;
• сервоуправляемая воздушная заслонка с автоматическим закрытием при остановке;
• цифровой менеджер горения — микропроцессорная автоматика управления ступенями розжига и безопасного отключения;
• ультрафиолетовый датчик контроля пламени и электромагнитный предохранительный затвор в зоне форсунки;
• звукоизолирующие элементы; опционально — шумоглушитель для всасывающей линии.

Преимущества и эксплуатационные характеристики

• широкий диапазон регулирования мощности (320–1250 кВт) для систем с переменной нагрузкой;
• прогрессивная двухступенчатая схема обеспечивает оптимальное смесеобразование и низкие выбросы;
• экономичный расход топлива: 27–105 кг/ч в зависимости от нагрузки;
• устойчивое пламя при допустимом противодавлении до 9 мбар;
• компактный моноблок и масса 73 кг упрощают монтаж в ограниченных пространствах;
• полноценная защита и диагностика через цифровой менеджер обеспечивают высокую надёжность и автоматизацию обслуживания;
• соответствие европейским нормам (EN 267, применимо для типового применения) и российским стандартам позволяет эксплуатировать горелку на котлах, соответствующих EN 303 и смежным требованиям.

Примеры реального использования

• Промышленные тепловые пункты: подача тепла для технологических процессов с переменной потребностью в мощности.
• Коммунальные котельные: основное или резервное топливо для котлов водяного отопления среднего и высокого давления.
• Сельскохозяйственные и перерабатывающие предприятия: сушка, пастеризация, тепловая обработка при стабильной подаче воздуха.

Обслуживание и эксплуатация

Регламентное ТО сводится к контролю состояния форсунки, проверке насоса и привода, очистке вентилятора и проверке целостности электрических соединений. Рекомендуемые процедуры:

• ежемесячная визуальная проверка и очистка наружных элементов;
• проверка и очистка форсунки и фильтров топлива каждые 500 моточасов или по мере необходимости;
• контроль параметров пламени и сигнализации менеджера горения при каждом запуске;
• ежегодная поверка датчиков и испытание на утечки; при работе с нетипичными видами топлива — согласование с производителем.

Совместимость с котлами

• рекомендуется для котлов, соответствующих EN 303 и EN 267;
• оптимально для котлов с рабочими камерами средних и больших объемов, где требуется стабильная подача воздуха и возможность регулирования мощности;
• не рекомендуется для открытых уличных установок без теплоизоляции и защиты от атмосферных воздействий.

FAQ — частые вопросы

• Какие топлива допустимы? Предназначена для дизельного (легкого жидкого) топлива; для других видов требуется согласование с производителем.
• Какой диапазон давления топлива? Насос рассчитан на работу с давлением до 20 бар после насоса; эксплуатация в рекомендованных пределах обеспечивает стабильность распыла.
• Требуется ли шумопоглощение? Горелка имеет звукоизолирующие материалы; при необходимости устанавливают шумоглушитель на всасывающую линию.
• Как обеспечивается безопасность? Микропроцессорный менеджер, UV‑датчик пламени, электромагнитный затвор и автоматическое закрытие воздушной заслонки при остановке обеспечивают комплексную защиту.
• Можно ли устанавливать при отрицательных температурах? Да, рабочая температура — от -15 °C, но хранение и подготовка топлива требуют защиты от замерзания и загустевания.

Для подбора конфигурации, опций и согласования монтажа обращайтесь в отдел продаж Промэлектроника: sales@prom-elec.com. Наши специалисты помогут подобрать комплектующие, провести пусконаладочные работы и организовать сервисное обслуживание.
