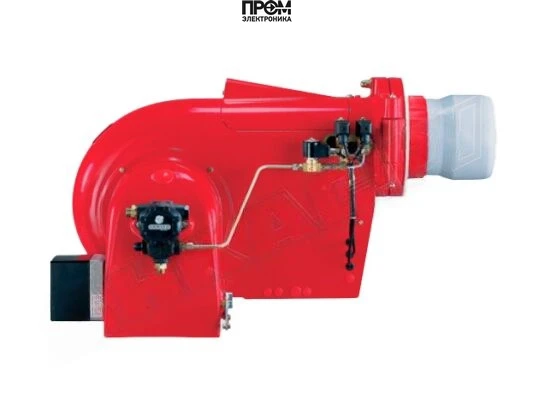

Дизельная горелка Weishaupt L 7T, исп. D — техническое описание

Предлагаемое решение — дизельная горелка Weishaupt L 7T, исполнение D (арт. 61179402-99990002). Горелка разработана для среднеиндустриальных котельных и технологических установок, обеспечивает надежное автоматическое сжигание жидкого топлива и соответствует европейским стандартам EN 267 и требованиям по эксплуатации в системах, сертифицированных по EN 303.

Ключевые технические характеристики

• Вид топлива: дизельная (жидкое топливо EL), допустимая вязкость до 6 мм^2/с при +20 °C; минимальная вязкость в насосе — 1,25 мм^2/с;
• Мощность горелки: от 320 до 1250 кВт;
• Исполнение: трёхступенчатая регулировка мощности;
• Тип пламенной трубы: стандартная, длина пламенной трубы — 215 мм;
• Электропитание: 220 В (указано 230 В/50 Гц в серии исполнения);
• Расход топлива: 50–168 кг/ч;
• Противодавление: от −1 до 9 мбар;
• Комплектация: с головой сгорания (моноблочная конструкция, откидывающийся корпус для доступа);
• Страна бренда: Германия;
• Дополнительные параметры: IP40, ультрафиолетовый датчик контроля пламени, электромагнитный предохранительный затвор, вентилятор для принудительной подачи воздуха.

Конструкция и комплектация (что входит в состав горелки)

• Моноблочный корпус с откидывающейся крышкой для доступа к рабочим узлам;
• Голова сгорания с форсуночным блоком и электромагнитным клапаном;
• Жидкотопливный насос для схемы TA2 (при расходе ≤ 200 кг/ч) и приводной электродвигатель;
• Производительный вентилятор и воздушная заслонка с сервоприводом;
• Цифровой менеджер горения (микропроцессорный контроллер) с алгоритмами розжига, стабилизации и аварийного отключения;
• Датчик пламени (ультрафиолетовый), электрические и коммутационные элементы, крышки доступа и крепёж.

Преимущества

• Широкий диапазон регулирования мощности: подходит для больших и вариативных нагрузок;
• Высокая стабильность пламени благодаря цифровому управлению и производительному вентилятору;
• Безопасность: УФ-контроль пламени и электромагнитный затвор в форсунке;
• Удобство обслуживания: откидывающийся корпус, доступ к узлам без демонтажа;
• Компактная моноблочная конструкция для установки в ограниченных пространствах;
• Соответствие нормам выбросов и промышленным стандартам (EN 267/EN 303).

Области применения и совместимость с котлами

Горелка Weishaupt L 7T, исп. D предназначена для оснащения отопительных и технологических котлов следующих типов:

• водогрейные котлы центрального отопления и распределительной тепловой сети;
• паровые котлы и парогенераторы в технологических процессах;
• промышленные теплогенераторы и печи с боковой или фронтальной камерой сгорания;
• котлы, соответствующие стандартам EN 303 и EN 267.

Рекомендуется согласовывать геометрию камеры сгорания и параметры противодавления (от −1 до 9 мбар) при проектировании встраивания горелки.

Реальные примеры использования

• Теплоснабжение производственного корпуса — горелка обеспечивает стабильное поддержание температуры технологического цикла при изменяющейся нагрузке за счёт трёхступенчатой регулировки.
• Парогенератор на пищевом участке — применение Weishaupt L 7T уменьшило колебания давления пара и обеспечило равномерный расход топлива (50–168 кг/ч), что повысило эффективность процесса стерилизации.
• Резервное отопление котельной — при прерывистом режиме работы цифровой менеджер обеспечивает корректный розжиг и безопасное отключение с минимальными теплопотерями.

Обслуживание и эксплуатация

• Периодические процедуры: проверка состояния форсунки, чистка головы сгорания, контроль состояния УФ-датчика, проверка уплотнений и соединений топливной магистрали;
• Ежегодно: тестирование производительности насоса, проверка уровня вибрации и износа электродвигателя, калибровка цифрового менеджера горения;
• Условия эксплуатации: монтаж в закрытом помещении при температуре воздуха −10…+40 °C и влажности < 80%; воздух подачи должен быть фильтрован от пыли и агрессивных паров;
• Рекомендации по уменьшению шума: установка опционального шумоглушителя во всасывающую магистраль.

FAQ — часто задаваемые вопросы

• Какие топлива допустимы? По умолчанию — дизельное жидкое топливо EL вязкостью до 6 мм^2/с при +20 °C. Работа с иными топливами только после согласования с производителем.
• Какой диапазон мощностей доступен? От 320 до 1250 кВт с трёхступенчатым регулированием.
• Можно ли использовать при повышенном противодавлении? Допустимое противодавление — от −1 до +9 мбар; превышение требует проектной проверки.
• Какие требования к электропитанию? 220–230 В, 50 Гц; рекомендуется обеспечить стабильное питание и защиту цепей управления.
• Какой ресурс ключевых узлов? Ресурс зависит от условий эксплуатации; при регулярном ТО сроки службы форсунки, насоса и вентилятора соответствуют заводским регламентам — плановая замена и ревизия по мере износа.

Преимущества покупки у Промэлектроника

Для приобретения оборудования и профессионального сервиса рекомендуем обращаться в компанию Промэлектроника. Мы предлагаем консультации по подбору, поставку оригинальных комплектующих и организацию пусконаладочных работ. Контакт для заказа и коммерческих предложений: Промэлектроника (sales@prom-elec.com).

Данное техническое описание содержит все основные эксплуатационные данные и сведения о конструктивной комплектации горелки Weishaupt L 7T, исп. D. Для проектной интеграции и детальной спецификации рекомендуется согласовать параметры с представителем поставщика и производителем.
