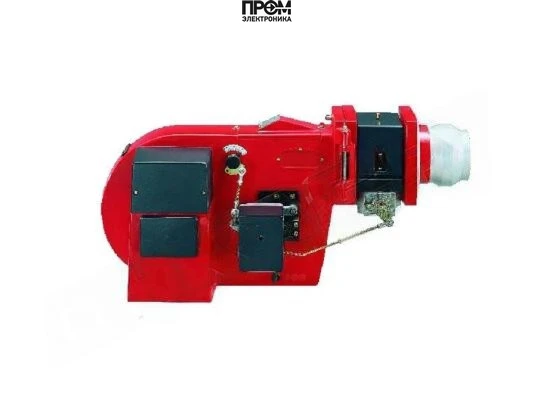

Дизельная горелка Weishaupt L 1Z-B, исп. D

Дизельная горелка Weishaupt L 1Z-B, исп. D (арт. 21116410) — профессиональное теплотехническое решение для котлов малой и средней мощности. Предназначена для сжигания дизельного (легкого жидкого) топлива, обеспечивает точное цифровое управление процессом горения и соответствует требованиям EN267. В конструкции объединены компактность, эргономика и промышленная надежность бренда Weishaupt (Германия).

Ключевые технические характеристики

• Вид топлива: дизельная (легкое жидкое топливо EL), вязкость до 6 мм²/с при +20 °C;
• Мощность горелки: от 70 до 345 кВт (наибольшая тепловая мощность в исполнении до 415 кВт при определённых настройках);
• Расход топлива: 6 - 29 кг/ч в типовом диапазоне;
• Исполнение горелки: прогрессивная, двухступенчатое регулирование мощности;
• Тип пламенной трубы: стандартная, длина пламенной трубы — 122 мм;
• Противодавление: от -2 до 6 мбар (совместимость с топками разного сопротивления);
• Электропитание: 220–230 В;
• Комплектация: поставляется с головой сгорания (форсуночный блок, электромагнитные клапаны и т.д.);
• Габариты: 66 × 52.6 × 42 см; масса: 29 кг;
• Страна бренда: Германия — гарантия качества комплектующих и сборки.

Конструкция и состав горелки

Weishaupt L 1Z-B выполнена в компактном моноблоке с откидным корпусом для быстрого доступа к узлам. Конструкция включает:

• электродвигатель, являющийся приводом вентилятора и жидкотопливного насоса;
• центробежный вентилятор с динамически стабильными характеристиками;
• встроенная головка сгорания (форсуночный блок, форсунки, подпорная шайба);
• жидкотопливный насос с электромагнитным клапаном для двухтрубной системы;
• воздушная заслонка с сервоприводом и приводом для регулирования объёма воздуха;
• система розжига (электроды и кабели) и УФ-датчик контроля пламени;
• цифровой менеджер горения — блок автоматики для мониторинга пламени, давления топлива и воздуха, диагностики компонентов.

Преимущества и эксплуатационные достоинства

• Высокая точность управления: связанное регулирование топлива и воздуха, цифровая автоматика минимизирует ошибки оператора;
• Надёжность в работе: устойчивость к колебаниям противодавления (-2…6 мбар), стабильный наддув;
• Компактность и удобная сервисная доступность: откидываемый фланец и откидной корпус с блокировкой запуска при открытой крышке;
• Экономичность: оптимизированный расход топлива 6–29 кг/ч при номинальном диапазоне мощности;
• Безопасность: контроль пламени УФ-датчиком, встроенные электромагнитные клапаны и защита от неправильной работы.

Примеры реального применения

1. Коммунально-бытовое теплоснабжение: водогрейные котлы в котельных малых ТЭЦ и котельных жилых комплексов (70–345 кВт).
2. Промышленное применение: паровые установки и сушильное оборудование на производстве, где требуется стабильный тепловой режим и точное регулирование подачи топлива.
3. Печи и технологические теплогенераторы: лабораторные, керамические и металлургические печи малой мощности, где важна компактность и точность.

Совместимость: для каких котлов подходит

• водогрейные котлы средней и малой мощности с соответствующим фланцем и протоколами управления;
• паровые котлы с герметичными камерами сгорания и допустимым диапазоном противодавления;
• универсальные топки и промышленные теплогенераторы, где требуется дизельное горение с длиной пламенной трубы 122 мм и стандартной конфигурацией;
• при особых условиях (нетипичное топливо, уличная установка и пр.) рекомендуется согласование с производителем.

Монтаж, эксплуатация и обслуживание

• Монтаж — только в закрытых помещениях при температуре окружающей среды от -15° до +40 °C и относительной влажности ≤ 80% (без конденсации).
• Подключение к электрической сети 220–230 В, правильная заземлённость и соблюдение электрозащитных норм обязательно.
• Регулярное техническое обслуживание: проверка и чистка форсунок, контроль состояния уплотнений и электрокабелей, проверка работы УФ-датчика и электроники.
• Рекомендованный интервал сервисного осмотра — ежесезонно или согласно регламенту производителя в зависимости от режима эксплуатации и качества топлива.
• Использование сухого, чистого воздуха без агрессивных примесей продлевает срок службы узлов (избегать фторидов, хлоридов и галогенов).

FAQ — часто задаваемые вопросы

• Можно ли использовать другую марку топлива? — По умолчанию горелка рассчитана на EL до 6 мм²/с. Использование других типов топлива требует письменного согласования с разработчиком.
• Какой допустимый диапазон противодавления? — От -2 до 6 мбар, что обеспечивает совместимость с большинством топок.
• Нужен ли внешний контроллер? — Горелка оснащена цифровым менеджером горения; во многих системах внешний контроллер не требуется, но возможна интеграция в автоматизированные системы управления котельной.
• Как обеспечить безопасность при обслуживании? — Отключать питание, блокировать доступ и проверять состояние концевого выключателя перед запуском; корпус имеет блокировку старта при открытой крышке.
• Какая типовая экономия топлива? — Зависит от режима работы и качества топлива; точный расчёт производится на основании теплотехнического баланса конкретного котла и температурного задания.

Выбирая дизельную горелку Weishaupt L 1Z-B, вы получаете проверенную временем конструкцию от немецкого производителя с удобной сервисной доступностью и современной цифровой автоматикой. Для покупки, техподдержки и согласования комплектации покупайте оборудование у компании Промэлектроника — письменно: sales@prom-elec.com. Наши инженеры помогут подобрать исполнение и обеспечить корректный ввод в эксплуатацию.

Примечание: перед установкой необходимо сверить фланцевые размеры и требования к системе управления с технической документацией и, при необходимости, согласовать параметры с поставщиком.
