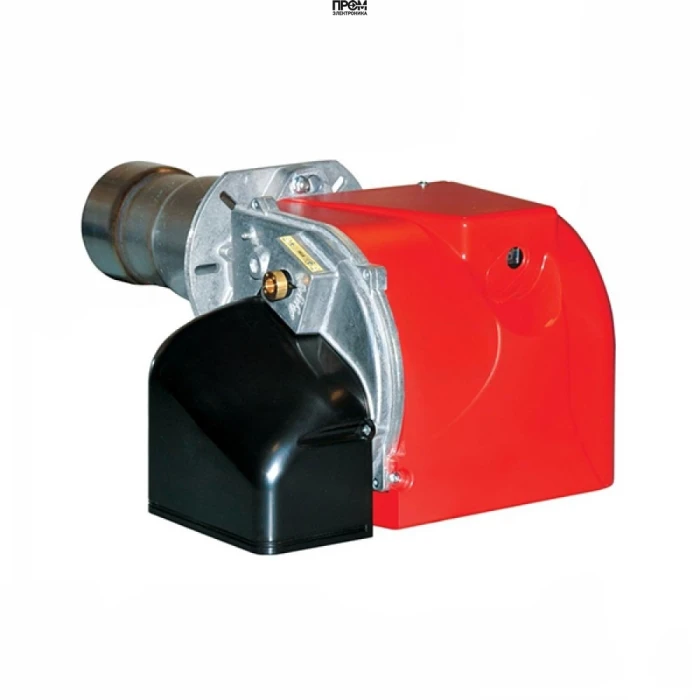

Дизельная горелка Ecoflam MAX 15 TL — техническое описание

Дизельная горелка Ecoflam MAX 15 TL (арт. 3120988) — промышленная одноступенчатая горелочная установка производства Италии, предназначенная для работы на дизельном топливе. Диапазон регулируемой тепловой мощности составляет от 73,4 до 190 кВт, расход топлива — 6.2–16 кг/ч. Устройство спроектировано для применения в промышленных и коммунальных котельных, водогрейных и паровых установках с камерой сгорания, допускающей подключение удлинённой пламенной трубы длиной 260 мм. Электропитание 220 В, потребляемая электрическая мощность до 400 Вт, электродвигатель вентилятора — 130 Вт. Рабочая температура эксплуатации — от -10 до +60 °C. Допускаемое противодавление в топке — от 0 до 3.4 мбар. В комплект поставки входит голова сгорания.

Ключевые технические характеристики

• Вид топлива: дизельная
• Мощность: 73,4–190 кВт
• Исполнение: одноступенчатая
• Тип пламенной трубы: удлинённая, длина 260 мм
• Электропитание: 220 В; потребляемая электрическая мощность: 400 Вт
• Электродвигатель вентилятора: 130 Вт
• Расход топлива: 6.2–16 кг/ч
• Противодавление: 0–3.4 мбар
• Уровень шума: ≈70 дБ (с шумопоглощающим кожухом)
• Рабочая температура: -10…+60 °C
• Страна бренда: Италия
• Комплектация: с головой сгорания

Конструкция и состав горелки

Ecoflam MAX 15 TL выполнена с использованием лёгкого и прочного алюминиевого сплава корпуса. Конструкция рассчитана на длительную эксплуатацию и облегчённое обслуживание. В состав горелки входят следующие основные узлы:

• корпус из алюминиевого сплава с шумопоглощающим кожухом;
• мощный вентилятор нового поколения (электродвигатель 130 Вт), обеспечивающий стабильную подачу воздуха при противодавлении до 3.4 мбар;
• обновлённый воздушный клапан с микрометрической регулировкой подачи воздуха;
• огневая (пламенная) головка — в комплекте, с возможностью выдвижения вперёд/назад для настройки по конструкции котла;
• удлинённая пламенная труба длиной 260 мм для оптимизации процесса горения в глубоких камерах;
• шарнирный фланец для удобного доступа к голове с сохранением настроек;
• эргономичный блок управления для автоматизации запусков, остановок и контроля рабочих параметров.

Преимущества и эксплуатационные характеристики

• высокий КПД и экономичный расход топлива (6.2–16 кг/ч) при рабочем диапазоне 73.4–190 кВт;
• устойчивая работа при противодавлении до 3.4 мбар, что делает горелку пригодной для котлов с относительно сложной гидравликой дымохода;
• удлинённая пламенная труба и регулируемая огневая головка обеспечивают ровное стабильное пламя и минимизацию неравномерностей теплоотдачи;
• корпус из алюминиевого сплава и звукоизолирующий кожух снижают массу установки и уровень шума (≈70 дБ), упрощают монтаж и обслуживание;
• полная автоматизация и современный блок управления сокращают операционные вмешательства и повышают безопасность эксплуатации;
• универсальность применения — подходит для водогрейных и паровых котлов промышленных и коммунальных установок с соответствующими параметрами камеры сгорания.

Области реального применения — примеры

• котельные жилых районов и административных зданий — обеспечение стабильного горячего водоснабжения и отопления в пиковые периоды;
• промышленные технологические установки — поддержание постоянной температуры в производственных процессах (сушильные камеры, технологические реакторы);
• резервные и аварийные энергопункты — быстрый запуск и выход на рабочие параметры в случае отключения основного источника теплоснабжения;
• модульные установки для строительных площадок и временных объектов — компактность и простота подключения (питание 220 В).

Обслуживание и эксплуатация

Рекомендуется регулярная плановая диагностика и обслуживание согласно регламенту производителя. Основные мероприятия по обслуживанию:

• ежемесячная визуальная проверка корпуса, фланцев и соединений;
• чистка огневой головки и пламенной трубы от нагара каждые 500–1000 моточасов (зависит от качества топлива);
• проверка и при необходимости очистка воздушного клапана и фильтров топлива;
• проверка работы вентилятора и креплений электродвигателя (130 Вт);
• контроль работы блока управления, тестирование автоматических защит и датчиков;
• при отрицательных температурах (ниже -10 °C) предусматривать обогрев топливной магистрали и хранение в отапливаемых помещениях.

Правильное техобслуживание продлевает срок службы узлов и сохраняет заявленные параметры расхода топлива и мощности.

Совместимость с котлами

• рекомендуется для промышленных и коммунальных водогрейных и паровых котлов, рассчитанных на мощность в диапазоне ~70–200 кВт;
• подходит для котлов с возможностью установки удлинённой пламенной трубы и шарнирным фланцем;
• необходима проверка соответствия параметров противодавления (0–3.4 мбар) и геометрии камеры сгорания у конкретной модели котла перед установкой.

FAQ — часто задаваемые вопросы

• На каком топливе работает горелка? — На дизельном топливе (встроена голова сгорания в комплекте).
• Какой диапазон мощности? — От 73,4 до 190 кВт, регулируемая мощность в одноступенчатом исполнении.
• Можно ли использовать при отрицательных температурах? — Да, при соблюдении требования по рабочему диапазону -10…+60 °C и при организации защиты топливной системы от замерзания.
• Каков расход топлива? — От 6.2 до 16 кг/ч в зависимости от нагрузки.
• Какова электрическая нагрузка? — Электропитание 220 В, потребляемая мощность до 400 Вт, электродвигатель вентилятора 130 Вт.
• Шумно ли работает горелка? — Уровень шума около 70 дБ; наличие шумопоглощающего кожуха снижает акустическое воздействие.

Поставка и поддержка

Для подбора оптимальной связки котел–горелка, расчёта дымохода и организации сервисного обслуживания рекомендуем обращаться к официальным поставщикам. Покупать оборудование и оформлять сервис выгодно у компании Промэлектроника — отправляйте запросы на sales@prom-elec.com. Специалисты помогут с подбором, монтажом и запуском в эксплуатацию.

Ecoflam MAX 15 TL сочетает в себе европейское качество, современную автоматику и простоту обслуживания — оптимальный выбор для объектов, требующих надёжного и экономичного дизельного решения мощностью до 190 кВт.
