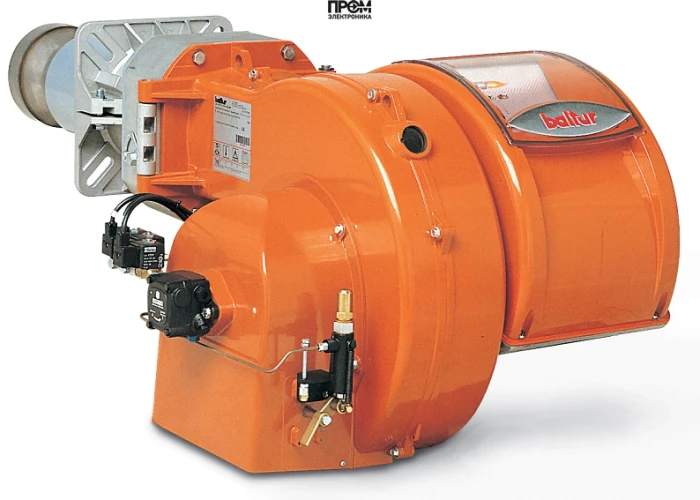

Дизельная горелка Baltur TBL 160 P DACA — техническое описание

Дизельная горелка Baltur TBL 160 P DACA (артикул 35950110) — промышленное решение для эффективного сжигания дизельного топлива в котельных установках мощностью от 500 до 1600 кВт. Разработана для работы в двухступенчатом режиме с высоким КПД, низким уровнем выбросов (класс II по EN267) и надежной автоматикой управления по стандарту EN 230. При подборе и приобретении оборудования рекомендуем обращаться в компанию Промэлектроника (sales@prom-elec.com) — официальный поставщик комплектующих и сервисного обслуживания.

Ключевые технические характеристики

• Вид топлива: дизельная
• Мощность горелки: 500–1600 кВт
• Исполнение: двухступенчатая
• Длина пламенной трубы: 450 мм
• Электропитание: 380 В
• Электродвигатель: 2200 Вт
• Потребляемая электрическая мощность: 2800 Вт
• Расход топлива: 42–135 кг/ч
• Противодавление: 0–11 мбар
• Класс пылевлагозащиты: корпус — IP40, электрооборудование (компоненты) — IP55
• Уровень шума: 82.6 дБ
• Вес: 90 кг
• Габариты: 107×80×70 см
• Страна бренда: Италия

Конструкция и комплект поставки

Конструкция горелки Baltur TBL 160 P DACA спроектирована для удобства монтажа и обслуживания. В состав горелки входят:

• голова сгорания (combustion head) с форсункой высокого давления;
• вентилятор с приводом от электродвигателя 2200 Вт;
• топливный насос и система распыления топлива;
• блок автоматики управления по EN 230 с индикацией и защитами;
• электрораспайка и разъемы (7- и 4-штырьковые) для силового и сигнального подключения;
• поворотный шарнир для блока распыливания (обслуживание без демонтажа);
• сдвижной фланец, теплоизоляционная прокладка и крепежные аксессуары — в комплекте;
• заслонка с электроприводом и сервоприводом для регулировки потока воздуха на 1-й и 2-й ступенях;
• фоторезистивный датчик контроля пламени.

Примечание: для работы на биодизеле потребуется дооснащение.

Преимущества

1. Широкий диапазон мощности (500–1600 кВт) — подходит для крупных водогрейных и паровых котлов.
2. Двухступенчатое регулирование обеспечивает экономичную работу при частичных нагрузках.
3. Стабильность горения при противодавлении до 11 мбар благодаря мощному вентилятору.
4. Низкий уровень выбросов (класс II по EN267) — соответствует требованиям по охране окружающей среды.
5. Удобство монтажа: сдвижной фланец и комплект крепежа позволяют быстро адаптировать горелку к камере сгорания.
6. Упрощенное обслуживание: поворотный шарнир для блока распыливания и сервисный доступ без демонтажа.

Области применения и примеры реального использования

• Промышленные котельные на предприятиях пищевой, химической и текстильной отраслей — обеспечение технологического пара и теплоснабжения.
• Коммунальные котельные и модульные установки для районного теплоснабжения — использования в качестве базового или резервного источника тепла.
• Котлы кожухотрубного и водотрубного типа, а также горелочные устройства со стандартным фланцевым присоединением — при соблюдении требований по длине пламенной трубы (450 мм) и противодавлению.
• Примеры внедрений: замена устаревших атмосферных горелок на двухступенчатые дизельные установки для повышения КПД и снижения расхода топлива; использование в резервных паровых установках на тепловых пунктах.

Эксплуатация и обслуживание

Рекомендуемые процедуры эксплуатации и ТО:

• ежемесячная проверка форсунки и состояния распылителя — при необходимости чистка или замена;
• регулярная проверка и смазка поворотного шарнира и крепежей;
• контроль параметров горения (температура, CO, дымность) при вводе в эксплуатацию и после ремонта;
• проверка и тестирование блока автоматики EN 230 перед сезонной эксплуатацией;
• обслуживание электроприводов и проверка изоляции согласно требованиям по классу пылевлагозащиты.

Быстрая замена расходных частей и техническая поддержка доступны у официального поставщика Промэлектроника (sales@prom-elec.com).

Совместимость с котлами

Типы котлов:

водогрейные и паровые котлы промышленных и коммунальных установок; кожухотрубные и водотрубные конструкции с возможностью крепления фланца и требуемой длиной пламенной трубы.

Требования к топке:

должны поддерживать противодавление до 11 мбар и обеспечивать размещение пламенной трубы 450 мм; при нестандартных камерах — возможна адаптация с использованием сдвижного фланца.

FAQ — часто задаваемые вопросы

• Можно ли использовать горелку на биодизеле? — Да, но требуется дооснащение и проверка системы подачи топлива.
• Как часто менять форсунку? — Интервал зависит от качества топлива; типично — от 6 до 12 месяцев при нормальной эксплуатации.
• Какие требования к электричеству? — Сеть 380 В, потребляемая мощность около 2800 Вт, электродвигатель 2200 Вт.
• Какие габариты и вес для планирования монтажа? — Габариты 107×80×70 см, вес 90 кг.
• Какой уровень шума у горелки? — Уровень шума указан 82.6 дБ; рекомендуется предусмотреть шумоизоляцию помещения котельной при необходимости.

Для подбора оптимальной конфигурации, тестовой отладки и поставки запасных частей обращайтесь в компанию Промэлектроника: sales@prom-elec.com. Наши специалисты помогут подобрать комплектацию, провести монтаж и организовать сервисное обслуживание для долгосрочной и безопасной эксплуатации горелки Baltur TBL 160 P DACA.
