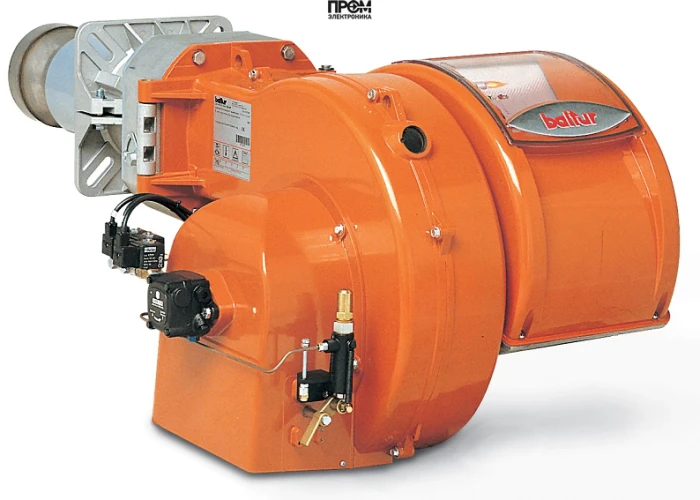

Дизельная горелка Baltur TBL 160 P (артикул 35950010) — техническое описание

Дизельная горелка Baltur TBL 160 P — промышленный модуль для сжигания светлых нефтепродуктов в котловых и технологических установках. Предназначена для устойчивой работы в двухступенчатом режиме с диапазоном полезной мощности 500–1600 кВт. Конструкция и компоненты обеспечивают высокий КПД, низкие выбросы и удобство обслуживания, что делает модель оптимальным решением для средних и крупных теплогенерирующих установок.

Ключевые технические характеристики

• Вид топлива: дизельная (светлые нефтепродукты)
• Мощность горелки: 500–1600 кВт
• Исполнение: двухступенчатая (высокая/низкая ступень)
• Длина пламенной трубы: 450 мм
• Электропитание: 380 В
• Электродвигатель: 2200 Вт; потребляемая мощность: 2800 Вт
• Расход топлива: 42–135 кг/ч
• Противодавление: 0–11 мбар
• Класс пылевлагозащиты корпуса: IP40; электрощит — IP55
• Уровень шума: 83.6 дБ
• Вес: 90 кг; габариты: 107×80×70 см
• Страна бренда: Италия; бренд: Baltur
• Комплектация базовая: голова сгорания, 2 соединительных фланца, изоляционная прокладка, крепеж

Конструкция и состав горелки

• Корпус: литой алюминий с электроизоляцией и классом защиты IP40, обеспечивающий надежность и коррозионную стойкость.
• Голова сгорания: съемная, с форсункой из нержавеющей стали для распыления топлива под высоким давлением.
• Вентилятор повышенного давления: обеспечивает стабильный воздушный поток с минимальным энергопотреблением и уровнем шума.
• Топливный насос и форсунка: высоконадежные узлы для диапазона 42–135 кг/ч; форсунка легко снимается для ТО.
• Привод регулирования воздушной заслонки: гидропривод для точной регулировки на 1-й и 2-й ступенях.
• Электрощит и автоматика: литой электрощит (IP55), блок управления в соответствии с EN 230, панель с цветной индикацией и фоторезистивный датчик контроля пламени.
• Монтажный узел: сдвижной фланец для подстройки положения сопла под камеру сгорания котла.

Преимущества и соответствие нормативам

• Высокий КПД и линейность воздушного потока благодаря продуманной конструкции воздухозаборника.
• Низкие выбросы NOx (<185 мг/кВт·ч), соответствует классу II по EN267.
• Автоматические защитные функции: закрытие заслонки при остановке, контроль пламени фоторезистором, соответствие EN 230.
• Удобство обслуживания: поворотный шарнир и съемная форсунка облегчают доступ к узлу распыления.
• Универсальность монтажа: сдвижной фланец позволяет устанавливать горелку на котлы различных модификаций.

Области применения — реальные примеры

• Промышленные паровые котельные: питание паровых котлов средней и крупной мощности (500–1600 кВт) для технологических нужд.
• Теплоснабжение производственных участков и складов: стабильное отопление и поддержание технологических температур.
• Производственные процессы: сушки, прокаливания, термообработки, где требуется точное регулирование тепловой нагрузки.
• Резервные и аварийные установки: работа на дизельном топливе как резервное решение при отключении основного энергоносителя.

Обслуживание и эксплуатация

• Регламент технического обслуживания: периодическая проверка форсунки, фильтров топлива и состояния уплотнений каждые 500–1000 моточасов в зависимости от качества топлива.
• Ежедневные операции: визуальная проверка пламени через смотровое окно, контроль индикаторов панели управления.
• Профилактика: очистка воздухозаборника и проверка гидропривода заслонки перед началом отопительного сезона.
• Ремонтопригодность: съемная форсунка и поворотный шарнир упрощают замену распыливающего узла и сокращают время простоя.
• Требования к электропитанию и заземлению: питание 380 В, соблюдение рекомендаций по подключению к электрощитку (IP55).

Для каких котлов подходит

• Котлы водогрейные и паровые средней и высокой мощности в диапазоне 500–1600 кВт.
• Модели котлов с возможностью крепления через фланец — благодаря сдвижному фланцу горелка адаптируется к разным камерам сгорания.
• Рекомендуется для промышленных установок, где требуется двухступенчатое регулирование тепловой нагрузки.

FAQ — часто задаваемые вопросы

• Можно ли устанавливать горелку на существующий котел?
  Да. Сдвижной фланец и комплект крепежа (2 фланца, прокладка, крепеж) позволяют адаптировать горелку к большинству стандартных фланцевых посадок.
• Какой запас мощности рекомендуется?
  При подборе мощности следует учитывать технологический запас 10–15% от расчетной нагрузки и возможность работы на низкой/высокой ступени.
• Какие требования к топливу?
  Светлые нефтепродукты в соответствии с техническими регламентами; качество топлива напрямую влияет на интервал ТО форсунки.
• Какие параметры выбросов?
  NOx <185 мг/кВт·ч, изделие соответствует классу II по EN267.
• Каковы габариты и масса для организации монтажа?
  Габариты 107×80×70 см, масса 90 кг. Требуется предусмотреть доступ для ТО и монтажа.

Короткое заключение и покупка

Baltur TBL 160 P — технически продуманная дизельная горелка итальянского производителя для промышленных котельных, сочетающая высокую мощность (500–1600 кВт), низкие выбросы и удобство обслуживания. В базовую поставку входят голова сгорания, 2 соединительных фланца, изоляционная прокладка и крепеж, что упрощает ввод в эксплуатацию.

Для приобретения и технической консультации рекомендуем обращаться к компании Промэлектроника: sales@prom-elec.com — специалисты помогут подобрать комплектацию и организовать поставку.
