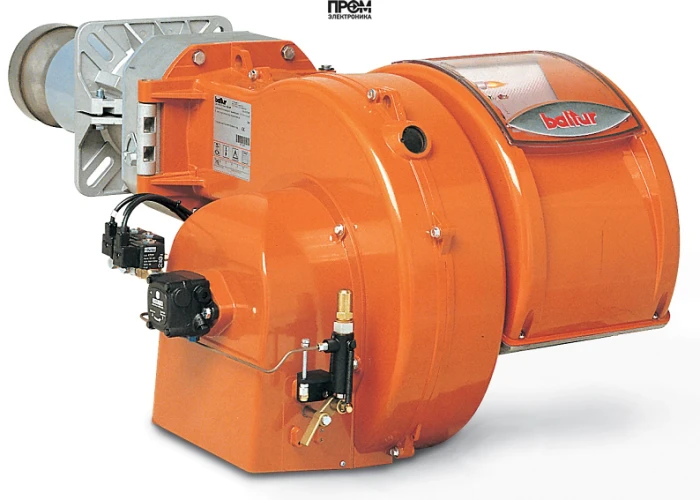

Дизельная горелка Baltur TBL 105 P — техническое описание и рекомендации по эксплуатации

Модель: Baltur TBL 105 P, артикул: 35850010. Двухступенчатая дизельная горелка мощностью от 320 до 1050 кВт, разработанная для промышленного и коммунально‑бытового применения. Производитель: Baltur (Италия). Соответствует требованиям EN267 (класс II) и оборудована автоматикой управления по стандарту EN230.

Ключевые технические характеристики

• Вид топлива: дизельная
• Мощность: от 320 до 1050 кВт
• Исполнение: двухступенчатая
• Длина пламенной трубы: 400 мм
• Электропитание: 380 В
• Электродвигатель: 1500 Вт
• Потребляемая электрическая мощность: 2000 Вт
• Расход топлива: 27–89 кг/ч
• Противодавление: от 0 до 10 мбар
• Класс пылевлагозащиты корпуса: IP40
• Класс электрозащиты (электрооборудование): IP40
• Уровень шума: 78.2 дБ
• Вес: 80 кг
• Габариты (Ш×В×Г): 125×68×52 см
• Комплектация: с головой сгорания, в комплекте также поставляются 2 соединительных фланца, теплоизоляционная прокладка и крепежные аксессуары.

Конструкция и состав горелки

• Корпус — алюминиевый, защищён от пыли и влаги (IP40), с продуманной конструкцией воздухозаборника для равномерного потока воздуха.
• Головка сгорания (входит в комплект) — нержавеющая форсунка для высоконапорного распыления топлива, обеспечивает стабильную факел‑геометрию при разных режимах.
• Вентилятор специальной конструкции — обеспечивает подачу воздуха при повышенном давлении в топочной камере.
• Подвижный фланец — позволяет точно позиционировать сопло относительно топки и адаптировать горелку к различным моделям котлов.
• Электродвигатель 1500 Вт и привод воздушной заслонки — управляются автоматикой по EN230.
• Электрощит управления и индикации — литой алюминиевый блок с визуальной световой индикацией рабочих состояний и разъёмами для электроподключения.
• Узел распыления — доступен для обслуживания без демонтажа горелки с котла, что сокращает время ТО.

Преимущества и эксплуатационные характерисики

• Широкий диапазон мощности (320–1050 кВт) — подходит для средних и крупных котельных установок.
• Низкие выбросы и высокий КПД — соответствует экологическим требованиям и снижает расход топлива.
• Двухступенчатое управление мощностью — экономия топлива в частичных нагрузках и стабильность работы при пуске/остановке.
• Надёжная автоматика по EN230 и контроль пламени фоторезистором — повышенная безопасность эксплуатации.
• Простота интеграции — подвижный фланец позволяет подключать горелку к существующим топкам без серьёзной доработки котла.
• Удобство техобслуживания — доступ к узлу распыления без демонтажа уменьшает время ремонтов.

Области применения — примеры реального использования

• Промышленные паровые котлы и водогрейные котлы мощностью от 320 кВт — для технологического пара и отопления объектов.
• Коммунальные котельные — обеспечение теплом жилых кварталов и объектов социальной инфраструктуры.
• Производственные участки — термическая обработка, сушки, пищевые производства и агропромышленные теплицы.
• Резервные и пиковые установки — двухступенчатая схема обеспечивает быстрый переход в режим работы при повышенной потребности.

Рекомендации по подбору к котлам

• Подходит для промышленных и коммунальных котлов, рассчитанных на дизельное горение: водогрейные, паровые, теплообменники.
• Используйте модель при требуемой мощности в диапазоне 320–1050 кВт; при подборе учитывайте допустимое противодавление (0–10 мбар) и длину пламенной трубы 400 мм.
• Проверяйте соответствие фланцев и размеры горелочного окна — подвижный фланец упрощает согласование с большинством типоразмеров.

Обслуживание и эксплуатация

• Ежемесячно: визуальный осмотр корпуса, проверка электрических соединений и крепёжных элементов, контроль состояния теплоизоляционной прокладки.
• Каждые 3–6 месяцев: очистка форсунки и фильтров подачи топлива, проверка и смазка подшипников вентилятора, тестирование системы контроля пламени.
• При каждом сезонном пуске: проверка электрощитка, тест автоматических защит и возврата воздушной заслонки, контроль утечек топлива и герметичности фланцев.
• Ремонтные работы: узел распыления доступен без демонтажа горелки с котла — сокращает время простоя установки.
• Рекомендуемые запасные части: форсунка, фильтрующие элементы, прокладки фланцев, комплект электропроводки.

Безопасность и эксплуатационные ограничения

• Класс пылевлагозащиты корпуса — IP40; при монтаже в агрессивной среде рекомендуется защитный кожух или климатический шкаф.
• Уровень шума ~78.2 дБ — учитывать при установке вблизи рабочих и жилых зон, предусмотреть шумопоглощение.
• Питание 380 В, потребляемая мощность ~2000 Вт — предусмотреть отдельный распределительный кабель и автомат защиты.

Состав поставки

• Горелка Baltur TBL 105 P с головкой сгорания
• 2 соединительных фланца
• Теплоизоляционная прокладка
• Крепежные аксессуары

FAQ — часто задаваемые вопросы

• Можно ли применять горелку с существующим паровым котлом?
  Да — при соблюдении требований по мощности (320–1050 кВт), длине пламенной трубы 400 мм и допустимому противодавлению 0–10 мбар. Подвижный фланец облегчает установку.
• Какой срок службы форсунки?
  При корректной фильтрации топлива и регулярном ТО — несколько сезонов; при агрессивном топливе срок сокращается, рекомендуется иметь запасную форсунку.
• Какие мероприятия по экономии топлива?
  Использование двухступенчатого режима, своевременная регулировка воздушной заслонки и обеспечение качественного распыла топлива снижают расход.
• Требуется ли дополнительный шкаф управления?
  Горелка оснащена электрощитком и автоматикой по EN230; в сложных системах интеграция с внешним ПЛК может потребоваться для диспетчеризации.

Резюме: Baltur TBL 105 P — технически зрелая дизельная горелка для промышленных применений с удобным доступом к узлам обслуживания, высоким КПД и возможностью адаптации к разным топкам. Гарантированная конструктивная комплектация (голова сгорания, фланцы, прокладка) и стандарты соответствия делают её удобным решением для профессиональных котельных.
