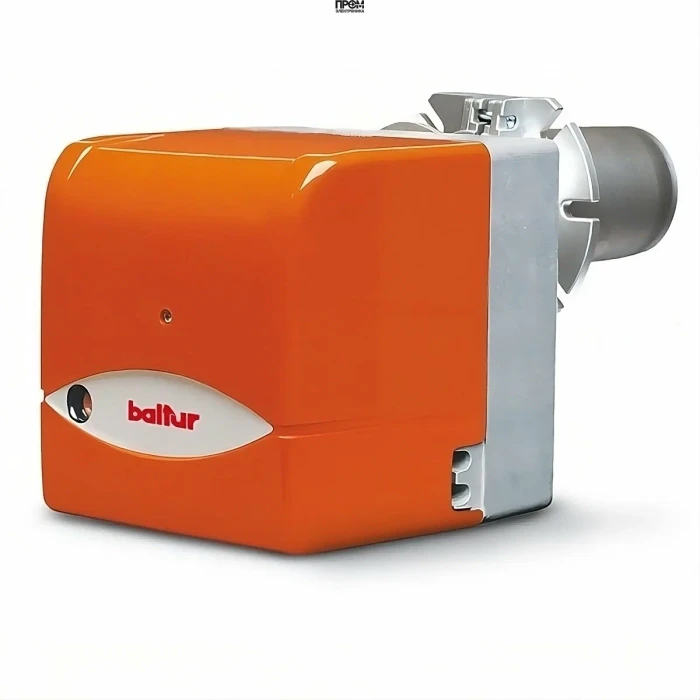

Дизельная горелка Baltur BTL 20 (артикул 35630010) — техническое описание

Дизельная горелка Baltur BTL 20 — промышленно-бытовое решение средней мощности для котлов и теплогенераторов. Производитель: Baltur (Италия). Диапазон тепловой мощности: 118.6–261 кВт. Исполнение: одноступенчатая; тип топлива: дизельное топливо; класс выбросов NOx: II (EN267). Предназначена для работы с жидким топливом вязкостью до 1,5°E/20°C при противодавлении 0–4.5 мбар.

Ключевые технические параметры

• Модель: Baltur BTL 20, артикул 35630010
• Мощность: 118.6–261 кВт
• Расход топлива: 12–22 кг/ч
• Электропитание: 220 В; потребляемая электрическая мощность: 460 Вт
• Электродвигатель: 185 Вт
• Длина пламенной трубы: 250 мм
• Исполнение: одноступенчатая
• Класс пылевлагозащиты: IP40; уровень шума: 65.9 дБ
• Вес: 17 кг; габариты: 64.5×30.3×36.8 см
• Комплектация: с головой сгорания (в комплекте форсунка DANFOSS В (S) 60°, 7-штырьковый разъём, изоляционная прокладка, 2 шланга, фильтр, ниппель, крепёж)
• Страна бренда: Италия

Конструкция и состав горелки

Конструкция Baltur BTL 20 спроектирована для простоты монтажа и надёжной работы в промышленных и коммунально-бытовых системах теплоснабжения. Основные узлы:

• Голова сгорания — стальная огневая труба, форсунка DANFOSS В (S) 60° для равномерного распыла топлива.
• Воздухо-газовая часть — центробежный вентилятор в алюминиевом корпусе, воздухозаборник с дроссельной заслонкой и настроечным винтом для регулировки подачи воздуха.
• Привод — электродвигатель 185 Вт, питание 220 В; обеспечивает обороты вентилятора и стабильный наддув.
• Автоматика управления — блок LMO 24 (соответствие EN 230) и фоторезистивный датчик контроля пламени; обеспечивает последовательность розжига и защитное перекрытие подачи топлива.
• Крепёж и фланцы — скользящий (сдвижной) фланец для точной установки в топке котла, комплект крепёжных элементов и изоляционной прокладки.
• Коммуникации и фильтрация — 7-штырьковый разъём для электроподключения, топливные шланги, фильтр и ниппель в комплекте.

Преимущества и эксплуатационные свойства

• Широкий диапазон мощности (118.6–261 кВт) — подходит для среднего сегмента котельных.
• Снижение выбросов NOx — соответствует классу II по EN267, снижает экологическую нагрузку.
• Универсальность монтажа — скользящий фланец упрощает адаптацию к различным топкам.
• Надёжная автоматика LMO 24 и фотоэлемент контроля пламени повышают безопасность и стабильность работы.
• Комплектная поставка включает необходимые элементы для стандартной установки и пусконаладки.

Для каких котлов и установок подходит

• Атмосферные и слабоизбыточные по давлению котлы промышленного и коммунального назначения.
• Теплогенераторы средней мощности, паровые установки малого и среднего класса.
• Котлы водогрейные для объектов социальной и коммерческой инфраструктуры, складских и производственных помещений, теплиц и сушильных камер.

Примеры реального использования

1. Котельная производственного цеха: Baltur BTL 20 обеспечивает стабильную подачу тепла при работе в режиме одноступенчатого нагрева, расход топлива 12–22 кг/ч — оптимально для сменных графиков отопления.
2. Теплогенератор для агропредприятия: обогрев теплиц и подсобных помещений, интеграция с автоматикой котельной и системой учёта топлива.
3. Резервная котельная для коммерческого комплекса: компактная горелка с низким уровнем шума (65.9 дБ) и готовым монтажным комплектом.

Обслуживание и эксплуатация

• Регламент: ежемесячный визуальный осмотр, проверка фильтра и топливной магистрали; ежегодная комплексная проверка форсунки и электроники сертифицированным сервисным инженером.
• Рекомендуемые операции: чистка форсунки и огневой трубы при наличии нагара, проверка герметичности шлангов и фитингов, контроль работы фотоэлемента и блока LMO 24.
• Запасные части и расходники: форсунки DANFOSS, фильтры, прокладки и электроразъёмы доступны у официального поставщика.
• Меры безопасности: соблюдать требования по электропитанию 220 В, защиту от обратного давления более 4.5 мбар, исключать попадание твердых примесей в топливо.

FAQ

• Можно ли использовать горелку с мазутом? BTL 20 рассчитана на дизельное топливо до 1,5°E/20°C; использование тяжелых мазутов требует дополнительной подготовки топлива и согласования с производителем.
• Какой диапазон противодавления допустим? От 0 до 4.5 мбар — для корректной работы необходимо обеспечить давление в пределах этой характеристики.
• Какая электрическая мощность и защита? Потребляемая мощность 460 Вт, электродвигатель 185 Вт, класс защиты электрооборудования IP40.
• Какие комплектующие входят в поставку? В комплект: голова сгорания, форсунка DANFOSS В (S) 60°, 7-штырьковый разъём, изоляционная прокладка, 2 шланга, фильтр, ниппель, крепёж.
• Подходит ли для автоматизированных котельных? Да — автоматика LMO 24 и стандартные интерфейсы позволяют интегрировать горелку в системы удалённого контроля.

При выборе и покупке оборудования рекомендуем обращаться к официальному поставщику — компании Промэлектроника (sales@prom-elec.com), где помогут подобрать комплектацию, запчасти и организовать пуско-наладочные работы.

Контроль качества, соответствие европейским нормам и комплектность поставки делают дизельную горелку Baltur BTL 20 оптимальным решением для модернизации и проектирования котельных средней мощности.
