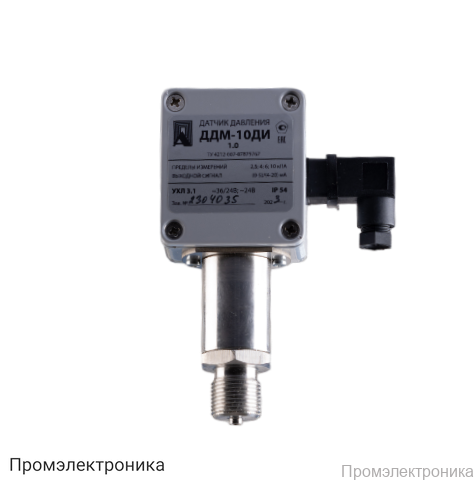

ДДМ - аналоговый датчик давления

Техническое описание ДДМ — аналогового датчика давления

ДДМ — это современный аналоговый датчик давления, предназначенный для точного измерения давления в различных промышленных и технологических системах. Благодаря высокой надежности, простоте эксплуатации и широкому диапазону рабочих параметров, данный датчик идеально подходит для автоматизации процессов, контроля и мониторинга состояния оборудования.

Датчик давления ДДМ обеспечивает стабильную работу в сложных условиях эксплуатации, что делает его востребованным решением для предприятий различных отраслей промышленности. Устройство отличается компактными габаритами, низким энергопотреблением и высокой степенью защиты от внешних воздействий.

Основные характеристики ДДМ:

• Предел допустимой основной погрешности: ±1%
• Выходной сигнал постоянного тока:
  • Код 42: 4–20 мА
  • Код 05: 0–5 мА
• Напряжение питания:
  • Постоянный ток: 36 В / 24±1 В
  • Переменный ток: 24±3 В
• Нагрузочное сопротивление:
  • Для сигнала 4–20 мА при 36 В: 0–1000 Ом
  • Для сигнала 4–20 мА при 24 В или переменном токе 24 В: 0–500 Ом
  • Для сигнала 0–5 мА: 0–2500 Ом
• Диапазон температуры окружающей среды: от -25 до +55 °С
• Диапазон температуры измеряемой среды: от -30 до +85 °С
• Дополнительная температурная погрешность: не более 0,5% на каждые 10°С изменения температуры
• Потребляемая мощность: 1,5 Вт
• Степень защиты: IP54
• Габаритные размеры: 108×93×41 мм
• Масса: 0,8 кг
• Наработка на отказ: 80 000 часов

Особенностью датчика ДДМ является возможность выбора и переключения пределов измерения давления и выходного сигнала пользователем. Для этого достаточно снять крышку корпуса и установить необходимые параметры с помощью переключателей. Если иное не указано в заявке, исходное положение переключателей соответствует максимальному диапазону модели и выходному сигналу 0–5 мА.

Датчик давления ДДМ — это надежное и универсальное решение для точного контроля давления в различных системах, обеспечивающее долгий срок службы и стабильную работу даже в условиях повышенных нагрузок и перепадов температур.
