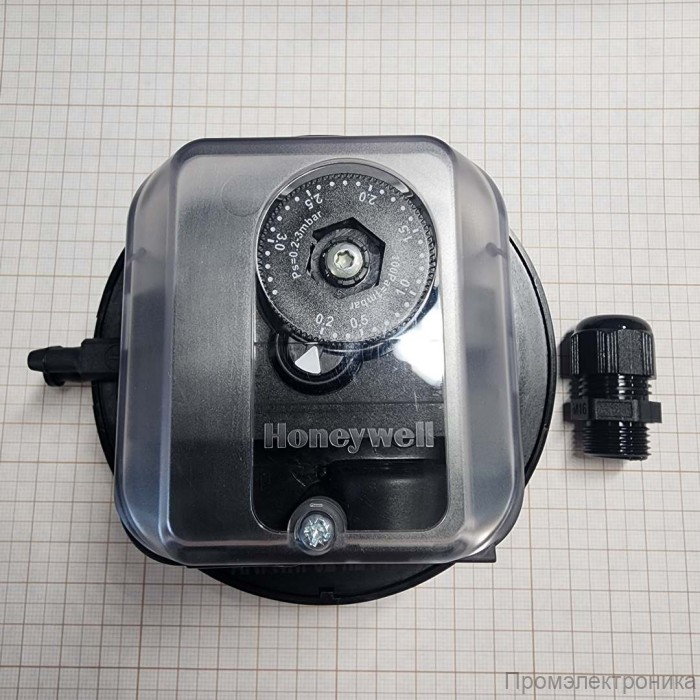

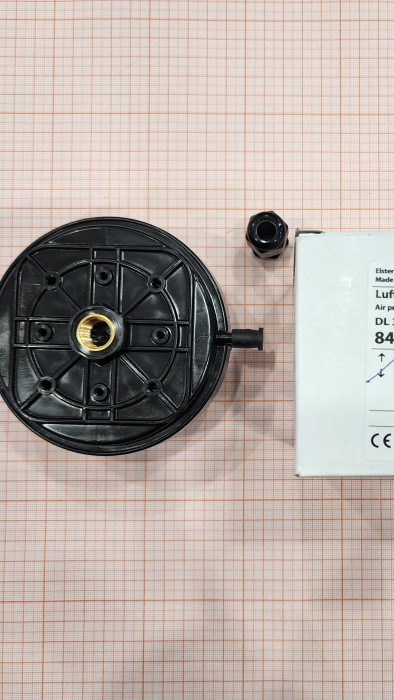

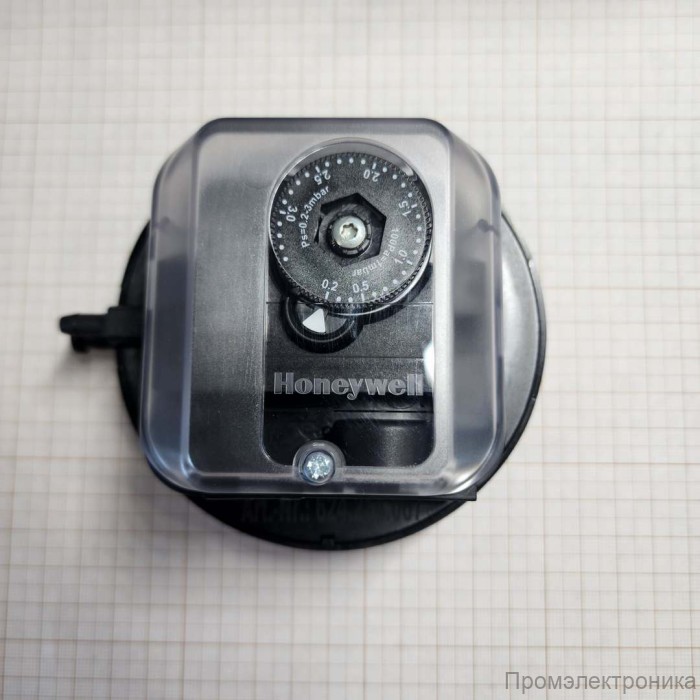

Датчик-реле давления воздуха Kromschroder DL 3A-3, 84444400

Представляем вашему вниманию датчик-реле давления воздуха Kromschroder DL 3A-3 с артикулом 84444400 — высокоточное и надежное устройство, разработанное ведущим немецким производителем для систем автоматизации и контроля. Этот прибор является неотъемлемым компонентом в современных системах вентиляции, кондиционирования, а также в газогорелочных установках, где требуется прецизионный мониторинг состояния воздушной или газовой среды.

Датчик-реле DL 3A-3 сочетает в себе проверенное качество, долговечность и простоту эксплуатации. Он предназначен для замыкания или размыкания электрической цепи при достижении заранее установленного значения давления. Благодаря своей универсальности, прибор может использоваться как реле избыточного давления, реле разрежения (вакуума) или как дифференциальный датчик для измерения перепада давлений.

Область применения

Основное назначение датчика Kromschroder DL 3A-3 — это контроль давления воздуха, дымовых газов и других неагрессивных и негорючих газообразных сред. Он находит широкое применение в следующих сферах:

• Газовые котлы и промышленные горелки: Контроль давления воздуха для горения, мониторинг тяги в дымоходе. Обеспечение безопасной работы оборудования путем блокировки подачи газа при недостаточном давлении воздуха.
• Системы вентиляции и кондиционирования (HVAC): Контроль работы вентиляторов, мониторинг состояния и загрязненности фильтров (по перепаду давления до и после фильтра), управление воздушными заслонками.
• Промышленное оборудование: Использование в сушильных камерах, печах и других установках, где технологический процесс зависит от поддержания определенного давления или разрежения.

Данный прибор сертифицирован по европейским стандартам (EU certified), что подтверждает его высокое качество и соответствие строгим требованиям безопасности.

Технические особенности и преимущества

Датчик-реле DL 3A-3 обладает рядом ключевых характеристик, которые делают его выбором профессионалов:

• Широкий диапазон настройки: Устройство позволяет устанавливать точку срабатывания в пределах от 0.2 до 3 мбар (20 – 300 Па). Настройка осуществляется легко и интуитивно понятно с помощью удобного регулировочного колесика с нанесенной шкалой.
• Высокая точность и стабильность: Прибор обеспечивает отклонение от точки срабатывания в пределах ±15%, что гарантирует надежность контроля технологических процессов. Средний гистерезис переключений составляет всего 10-16 Па, обеспечивая четкое срабатывание без "дребезга" контактов.
• Универсальное подключение: Датчик оснащен резьбовым соединением Rp 1/4" и штуцерами для подключения импульсных трубок, что обеспечивает гибкость при монтаже в различных системах. Электрическое подключение реализовано через винтовые клеммы, гарантирующие надежный контакт.
• Надежная конструкция: Корпус выполнен из армированного стекловолокном пластика ПБТ, обладающего высокой прочностью и низкой газопроницаемостью. Мембрана изготовлена из качественного бутадиен-нитрильного каучука (NBR), не содержащего силикона.
• Долговечность: Расчетный срок службы прибора составляет 10 лет с даты изготовления при соблюдении условий эксплуатации, изложенных в руководстве.
• Степень защиты: Стандартное исполнение имеет класс защиты IP54, что означает защиту от пыли и водяных брызг, позволяя использовать датчик в промышленных условиях.

Принцип работы и настройка

Принцип действия датчика основан на работе чувствительной мембраны, которая прогибается под воздействием давления контролируемой среды. Этот прогиб через систему рычагов воздействует на микропереключатель с перекидным контактом (SPDT).

• При повышении давления до установленного значения замыкаются контакты COM (3) и NO (2).
• При понижении давления (или увеличении разрежения) замыкаются контакты COM (3) и NC (1).

Настройка точки срабатывания производится вручную. Для этого необходимо снять защитную крышку корпуса и вращать регулировочное колесико до совпадения нужного значения на шкале с указателем. Для прецизионной настройки рекомендуется использовать контрольный манометр и омметр для фиксации точного момента переключения контактов.

Рекомендации по монтажу

Для корректной и долговечной работы прибора рекомендуется соблюдать несколько правил при установке:

• Монтажное положение: Предпочтительным является вертикальное положение с вертикально расположенной мембраной. В этом случае точка срабатывания точно соответствует значению, установленному на шкале. При монтаже в горизонтальном или ином положении точка срабатывания может смещаться под весом внутренних механизмов, что требует обязательной проверки и корректировки настройки по манометру.
• Защита от внешних факторов: При установке на открытом воздухе необходимо обеспечить защиту от прямых солнечных лучей и осадков, даже для моделей с высоким классом защиты. Следует избегать попадания конденсата внутрь корпуса, прокладывая импульсные трубки с уклоном вниз от датчика.
• Подключение давления: Для измерения избыточного давления используется порт 1 (Rp 1/4) или порт 2 (штуцер). Для измерения разрежения — порт 3 (штуцер). При измерении перепада давлений более высокое давление подается на "плюсовой" порт, а более низкое — на "минусовой".
