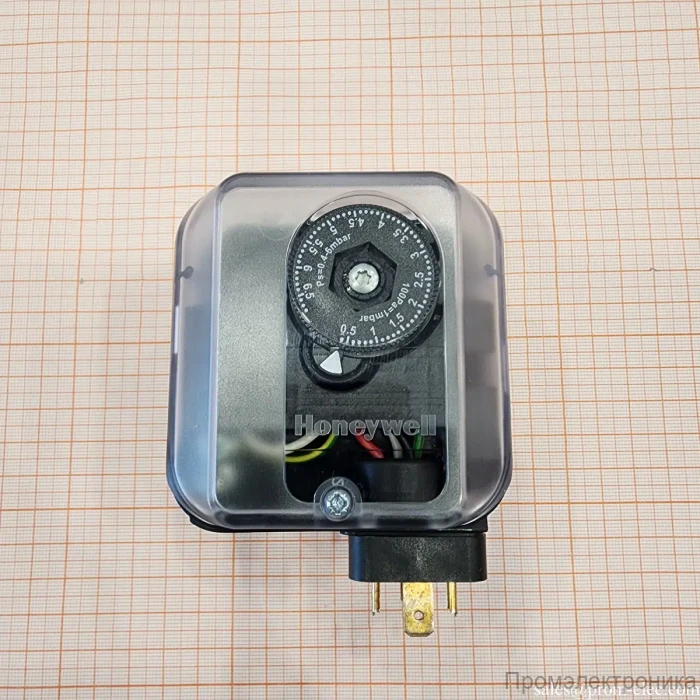

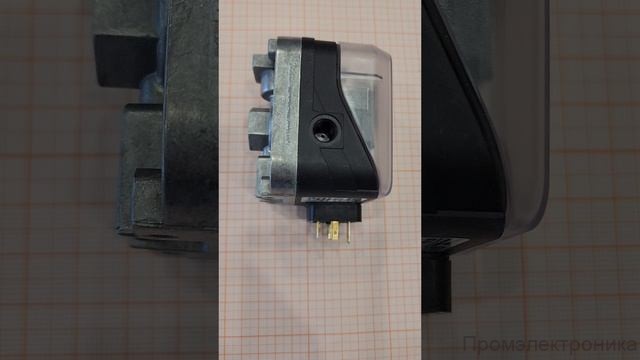

Датчик-реле давления газа Kromschroder DG 6U-5, артикул 84447257, представляет собой высокоточное и надежное устройство, разработанное для контроля давления газа и воздуха в различных промышленных установках. Этот прибор является неотъемлемой частью систем безопасности и автоматизации, обеспечивая стабильную и безаварийную работу оборудования.

Основная функция датчика DG 6U-5 заключается в мониторинге давления и замыкании или размыкании электрической цепи при достижении заранее установленного значения. Модель DG 6U-5 универсальна и может контролировать:

• Избыточное давление (положительное давление) газа или воздуха.
• Разрежение (отрицательное давление или вакуум) воздуха.
• Перепад (дифференциальное) давление между двумя точками в системе, например, для контроля воздушных потоков.

Благодаря своей универсальности, датчик находит применение в широком спектре оборудования, включая газовые горелки, отопительные котлы, вентиляционные системы, промышленные печи и другие технологические установки, где требуется точный контроль параметров давления. Прибор также подходит для работы с биологически произведенным метаном (биогазом), при условии, что содержание сероводорода (H2S) не превышает 0,1% по объему.

Компания Промэлектроника является официальным дилером продукции Kromschroder, что гарантирует подлинность и высокое качество поставляемого оборудования, а также профессиональную техническую поддержку.

Конструктивные особенности и принцип работы

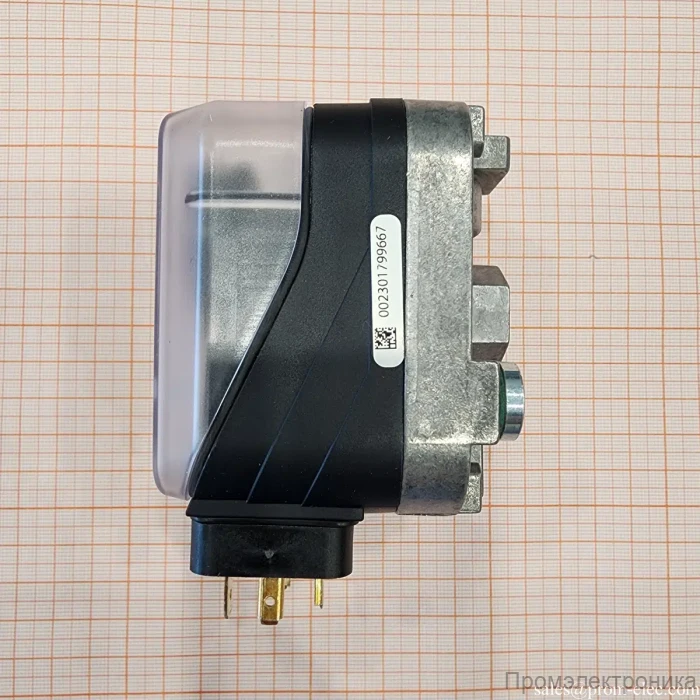

Датчик-реле давления DG 6U-5 выполнен в прочном корпусе из армированного стекловолокном пластика (ПБТ), который обладает низкой газопроницаемостью, а нижняя часть корпуса изготовлена из алюминия (AISI 12). Мембрана, являющаяся чувствительным элементом, сделана из бутадиен-нитрильного каучука (NBR), что обеспечивает долговечность и стабильность характеристик. Важно отметить, что в конструкции не содержатся силиконовые компоненты, что исключает риск загрязнения контактов и обеспечивает их надежную работу даже при малых коммутируемых мощностях.

Принцип действия основан на срабатывании микропереключателя при изменении давления. Давление измеряемой среды воздействует на мембрану, которая при достижении заданного порогового значения активирует переключающий контакт. Настройка точки срабатывания производится вручную с помощью специального колесика, расположенного под защитной крышкой. Диапазон настройки для модели DG 6U-5 составляет от 0.4 до 6 мбар (40-600 Па). Точность настройки составляет ±15% от установленного значения на шкале.

Электрическое подключение осуществляется через 4-контактный штекер (разъем в комплект поставки не входит), что обеспечивает простоту монтажа и обслуживания.

Монтаж и эксплуатация

Для обеспечения корректной работы и долгого срока службы датчика необходимо соблюдать ряд правил при монтаже и эксплуатации.

Монтажное положение может быть вертикальным или горизонтальным. Однако предпочтительным является вертикальное расположение мембраны. Следует учитывать, что при монтаже в положении, отличном от вертикального, точка срабатывания может отклоняться от значения, установленного на шкале, и потребует дополнительной проверки.

Условия окружающей среды:

• Температура: Рабочая и окружающая среда должна находиться в диапазоне от -20 до +80 °C.
• Защита: Необходимо исключить попадание конденсата внутрь корпуса, обледенение и воздействие прямых солнечных лучей при наружной установке (рекомендуется использовать защитный навес).
• Вибрации: Следует избегать сильных механических колебаний прибора. При наличии сильных пульсаций давления в системе рекомендуется установка дросселя.

Прибор имеет степень защиты IP 54, что обеспечивает защиту от пыли и брызг воды. Для работы в условиях повышенной влажности или запыленности могут потребоваться дополнительные аксессуары, такие как крышка IP 65 с элементом для выравнивания давления или фильтрующие элементы для портов.

Технические характеристики

• Артикул: 84447257
• Тип: DG 6U-5
• Назначение: Датчик-реле давления для газа и воздуха
• Диапазон настройки: 0.4 – 6 мбар (40 – 600 Па)
• Функция: Срабатывание при повышении избыточного, отрицательного или дифференциального давления
• Максимальное входное давление: 50 кПа
• Гистерезис переключений: 20-30 Па
• Коммутируемая мощность (AC): от 0,05 до 5 А при 24-250 В (cos φ=1)
• Электрическое подключение: 4-контактный штекер (без разъема)
• Виды газа: Природный, сжиженный (газообразная фаза), городской газ, воздух, дымовые газы, биогаз (макс. 0.1% H2S). Газ должен быть сухим и чистым.
• Срок службы:
  • Для газа: 10 лет или 50 000 рабочих циклов
  • Для воздуха: 10 лет или 250 000 рабочих циклов
• Страна происхождения: Германия (DE)
• Код ТН ВЭД: 85365080

Сертификация и соответствие стандартам

Датчики-реле давления серии DG соответствуют основным европейским и международным директивам и стандартам, включая:

• (EU) 2016/426 (GAR) – Регламент о газовых приборах
• 2014/35/EU (LVD) – Директива по низковольтному оборудованию
• 2014/30/EU (EMC) – Директива по электромагнитной совместимости
• 2011/65/EU (RoHS II) и 2015/863/EU (RoHS III) – Ограничение использования вредных веществ
• DIN EN 1854

Наличие сертификации CE подтверждает соответствие продукта требованиям безопасности и качества, принятым в Европейском союзе.

Для приобретения датчика-реле давления Kromschroder DG 6U-5 (84447257) или получения дополнительной технической консультации обращайтесь в компанию Промэлектроника. Наши специалисты помогут вам подобрать необходимое оборудование и предложат лучшие решения для ваших задач. Свяжитесь с нами по электронной почте: sales@prom-elec.com
