Датчик-реле давления газа Kromschroder DG 40VC1-6W /B, 75455243

Датчик-реле давления газа Kromschroder DG 40VC1-6W /B (75455243)

Компания "Промэлектроника", официальный дилер ведущих производителей промышленной автоматики, предлагает вашему вниманию датчик-реле давления газа Kromschroder DG 40VC1-6W /B с артикулом 75455243. Это высокоточное и надежное устройство, разработанное для критически важных систем контроля давления в газовых установках.

Назначение и область применения

Датчик-реле давления DG 40VC1-6W /B предназначен для контроля избыточного давления широкого спектра газообразных сред. Он эффективно работает с природным газом, городским газом, сжиженным газом (в газообразной фазе), дымовыми газами, биогазом (с содержанием сероводорода до 0,1% об.) и воздухом. Основная функция прибора — замыкание, размыкание или переключение электрической цепи при достижении заранее установленного значения давления. Модель DG 40VC1-6W /B является версией для рынка ЕС и настроена на срабатывание при понижении давления, что обеспечивает дополнительный уровень безопасности в системах.

Благодаря своей универсальности, датчик находит применение в следующих областях:

• Системы автоматизации котельных установок.
• Газовые горелки и теплогенераторы.
• Промышленные печи и технологические линии.
• Установки, работающие на биологически произведенном метане.

Конструктивные особенности и принцип работы

Датчик DG 40VC1-6W /B представляет собой компактное устройство в прочном корпусе из армированного стекловолокном пластика PBT, обладающего низкой газопроницаемостью. Нижняя часть корпуса выполнена из алюминиевого сплава AlSi 12. В качестве чувствительного элемента используется мембрана из бутадиен-нитрильного каучука (NBR), не содержащая силикона, что гарантирует долгий срок службы и стабильность измерений.

Принцип действия основан на реакции мембраны на изменение давления контролируемой среды. При достижении установленного порогового значения давления, мембрана воздействует на микропереключатель. Данная модель оснащена переключающим (change-over) контактом, который позволяет гибко настраивать логику работы системы безопасности. При падении давления ниже уставки, контакт переключается с нормально открытого (NO) на нормально закрытый (NC).

Ключевой особенностью модели DG..VC является наличие колесика для ручной настройки точки срабатывания. Это позволяет оперативно и без использования специальных инструментов изменять уставку в диапазоне от 5 до 40 мбар, например, при переходе с одного вида газа на другой. Точность настройки составляет ±15% от цены деления шкалы.

Технические характеристики

• Артикул: 75455243
• Тип: DG 40VC1-6W /B
• Диапазон настройки: 5–40 мбар (0,4–1,0 "WC)
• Гистерезис переключений: 1–2,5 мбар
• Максимальное рабочее давление: 600 мбар (8.5 psig)
• Максимальное давление при испытаниях: 2 бара (29 psig) кратковременно (до 15 минут)
• Тип контакта: Переключающий контакт (COM, NO, NC)
• Коммутируемая мощность (AC):
  • 0.05 - 5 А при cos φ = 1
  • 0.05 - 1 А при cos φ = 0.6
• Температура окружающей среды: от -20°C до +70°C
• Степень защиты: IP 54 (при использовании стандартного разъема)
• Электрическое подключение: 4-полюсный штекер, разъем (розетка) входит в комплект поставки
• Присоединение к трубопроводу: Специальное соединение для монтажа на газовые клапаны серии valVario, штуцер для замера давления со стороны разъема.

Монтаж и электроподключение

Датчик может устанавливаться как в вертикальном, так и в горизонтальном положении. Важно учитывать, что при горизонтальном монтаже точка срабатывания может измениться на ±0,2 мбар. Для предотвращения повреждений рекомендуется избегать сильных вибраций и обеспечить защиту от попадания грязи и влаги в измеряемую среду путем установки фильтров.

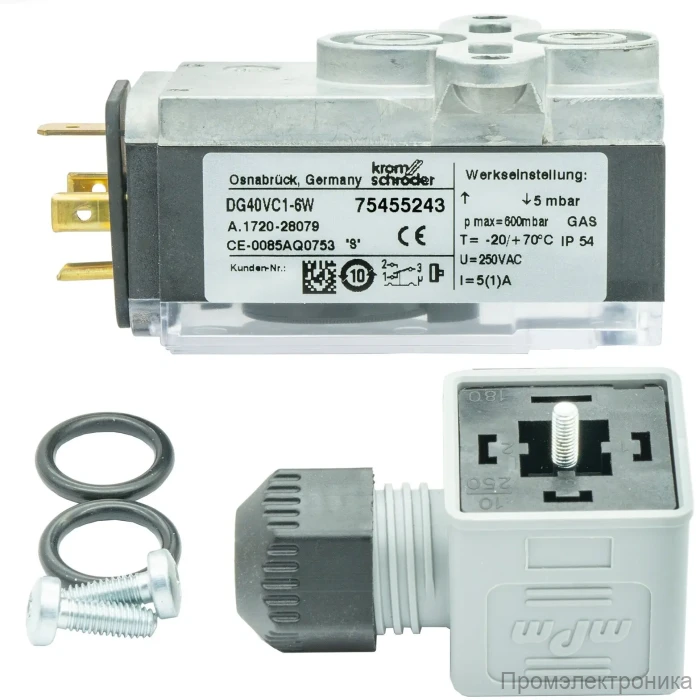

Подключение к газовой арматуре valVario осуществляется напрямую, что значительно упрощает монтаж и обеспечивает высокую надежность соединения. Для этого в комплекте поставляются специальные уплотнительные кольца и винты.

Электрическое подключение выполняется через 4-полюсный разъем стандарта DIN EN 175301-803, который поставляется вместе с датчиком. Разъем можно поворачивать с шагом 90° для удобства прокладки кабеля.

Безопасность и сертификация

Продукция Kromschroder соответствует самым строгим международным стандартам. Датчик DG 40VC1-6W /B сертифицирован в соответствии с предписанием (EU) 2016/426 (GAR) и нормой EN 1854:2010. Он также отвечает требованиям директив 2014/30/EU (EMC), 2014/35/EU (LVD) и 2011/65/EU (RoHS).

Прибор относится к "простому электрическому оборудованию" и может использоваться во взрывоопасных зонах при условии установки перед ним искробезопасного барьера (усилителя с видом взрывозащиты Ex-i).

Срок службы датчика в соответствии с EN 1854 составляет 10 лет или 50 000 рабочих циклов для газовых сред и 250 000 циклов для воздуха.
