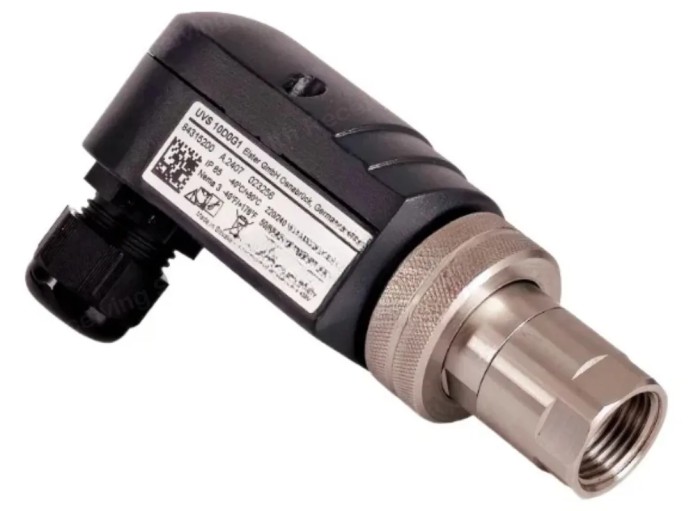

Ультрафиолетовый датчик Kromschroder UVS 10D0G1 представляет собой высокотехнологичное устройство, разработанное для критически важной задачи – безопасного и точного контроля пламени газовых горелок. Этот датчик является неотъемлемым компонентом современных систем автоматизации горения, обеспечивая мгновенное обнаружение наличия или отсутствия пламени. Его основное применение – работа в прерывистом режиме на промышленных установках, где стабильность и безопасность технологических процессов имеют первостепенное значение.

Данный сканер пламени сертифицирован для использования исключительно в связке с автоматами управления горелками и блоками контроля пламени производства Elster Kromschröder, такими как серии IFS, IFD, IFW, PFF, FDU, BCU или PFU. Такая интеграция гарантирует слаженную и отказоустойчивую работу всей системы управления горелочным устройством.

Принцип работы и технологические преимущества

В основе работы UVS 10 лежит чувствительный УФ-сенсор, который избирательно реагирует на ультрафиолетовое излучение в спектральном диапазоне 185-280 нм. Пик его чувствительности приходится на 210 нм, что соответствует спектру излучения пламени при сжигании газа.

Ключевые технологические особенности:

• Высокая избирательность: Сенсор не реагирует на видимый свет, солнечное излучение и инфракрасное излучение от раскаленных стенок печи или других нагретых элементов. Это полностью исключает ложные срабатывания и гарантирует, что датчик "видит" только пламя контролируемой горелки.
• Быстрое преобразование сигнала: При обнаружении УФ-излучения пламени сенсор генерирует переменный ток. Электронная схема датчика UVS 10 мгновенно преобразует его в стабильный сигнал постоянного тока (обычное значение – 20 мкА), который передается на автомат управления горелкой для дальнейшей обработки.
• Надежность в тяжелых условиях: Прочный алюминиевый корпус и степень защиты IP65 обеспечивают полную пыле- и влагозащищенность, позволяя эксплуатировать датчик в самых сложных промышленных условиях.

Технические характеристики модели UVS 10D0G1 (84315200)

Данная конфигурация датчика обладает оптимальным набором характеристик для большинства промышленных применений:

• Серия: 10
• Тепловая защита: D – встроенное теплозащитное окно из кварцевого стекла, которое защищает чувствительный сенсор от высоких температур и загрязнений.
• Тип подключения: 0 – стандартная внутренняя резьба Rp 1/2, обеспечивающая простое и надежное крепление на смотровую трубку.
• Кабельное подключение: G1 – герметичный кабельный ввод M20 для кабелей диаметром от 7 до 13 мм.
• Рабочая температура окружающей среды: от -40°C до +80°C.
• Степень защиты корпуса: IP65.
• Вес: 280 г.
• Срок службы УФ-сенсора: примерно 10 000 часов непрерывной работы (около 1 года).
• Общий срок службы устройства: 10 лет с даты производства.

Примеры использования на производстве

Надежность датчиков Kromschroder UVS 10D0G1 делает их незаменимыми в различных отраслях промышленности:

• Металлургия и термообработка: В нагревательных и плавильных печах, где от стабильности пламени напрямую зависит качество металла. Датчик UVS 10 обеспечивает немедленное отключение подачи газа при погасании пламени, предотвращая образование взрывоопасной смеси.
• Химическая и нефтехимическая промышленность: В технологических печах, реакторах и установках для сжигания отходящих газов, где контроль горения является ключевым элементом безопасности всего производственного цикла.
• Энергетика: На промышленных котлах, парогенераторах и газотурбинных установках для мониторинга запальных и основных горелок.
• Автомобильная промышленность: В сушильных камерах линий покраски, где требуется точное поддержание температуры за счет стабильной работы газовых горелок.
• Производство строительных материалов: В печах для обжига кирпича, керамики или производства цемента.

Монтаж и техническое обслуживание

Для обеспечения максимальной эффективности и долговечности датчика UVS 10 необходимо соблюдать рекомендации по монтажу:

• Расположение: Датчик должен быть направлен на первую треть пламени, где УФ-излучение наиболее интенсивно.
• Смотровая трубка: Рекомендуется установка с помощью смотровой трубки с гладкими внутренними стенками. Оптимальное расстояние до пламени составляет 300-400 мм.
• Защита от помех: Необходимо исключить попадание в поле зрения датчика УФ-излучения от соседних горелок, искр розжига или сварочных аппаратов.
• Охлаждение: При работе в условиях высоких температур необходимо организовать подачу охлаждающего воздуха (макс. давление 1,5 бар) для защиты электроники и предотвращения загрязнения оптики.
• Замена сенсора: По истечении 10 000 часов работы УФ-сенсор подлежит обязательной замене для поддержания высокого уровня безопасности. Это простая процедура, которая не требует специальных инструментов.
