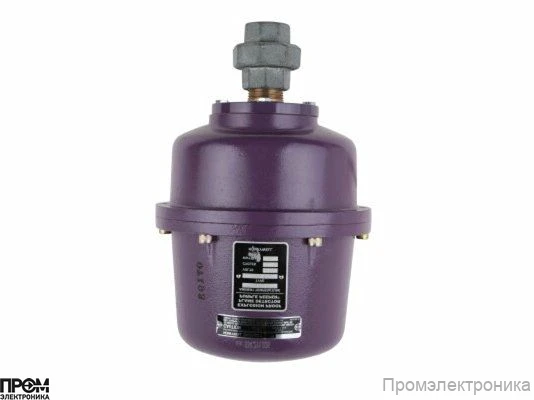

Датчик пламени Honeywell C7012F1052

Датчик пламени Honeywell C7012F1052 — это высокотехнологичное устройство промышленного класса, предназначенное для обнаружения ультрафиолетового излучения, возникающего при сгорании большинства видов углеродсодержащего топлива (природный газ, сжиженный газ, мазут и др.). Данная модель относится к легендарной серии Purple Peeper® и представляет собой твердотельный (solid-state) электронный детектор.

Ключевой особенностью модификации C7012F является сочетание двух критически важных характеристик для опасных производственных объектов: функции самопроверки (self-checking) и взрывозащищенного корпуса. Это делает прибор идеальным решением для непрерывного контроля пламени в системах, работающих в опасных зонах, где требуется высочайший уровень надежности и безопасности (SIL).

Для приобретения оригинального оборудования с гарантией производителя в России, рекомендуем обращаться к официальному дилеру — в компанию «Промэлектроника». Заявки принимаются на электронную почту: sales@prom-elec.com

Ключевые особенности и преимущества модели C7012F1052

Модель C7012F1052 разработана для прямой замены устаревших ламповых датчиков и обеспечивает более низкое энергопотребление при повышенной надежности.

1. Взрывозащищенное исполнение

Корпус датчика выполнен из литого алюминия, окрашенного в фиолетовый цвет, и спроектирован в соответствии со строгими стандартами безопасности. Он сертифицирован UL для использования в опасных зонах:

• Класс 1, Группы C и D: Среды, содержащие горючие газы или пары.
• Класс 2, Группы E, F и G: Среды, содержащие горючую пыль. Такая конструкция позволяет устанавливать устройство непосредственно на промышленных площадках нефтеперерабатывающих заводов, химических комбинатов и газораспределительных станций.

2. Динамическая самопроверка

Датчик оснащен электромеханическим затвором (shutter mechanism). Осциллирующий затвор прерывает поток ультрафиолетового излучения, попадающего на чувствительный элемент (УФ-трубку). Это позволяет системе управления (усилителю) верифицировать работоспособность сенсора несколько раз в минуту.

• Если затвор перекрывает обзор, а сигнал пламени не исчезает, система распознает ложное срабатывание (например, из-за выхода из строя УФ-трубки) и инициирует безопасное отключение.
• Эта функция критически важна для горелок, работающих в непрерывном режиме (более 24 часов без выключения).

3. Высокопрочная оптика

В отличие от стандартных моделей, C7012F оснащен кварцевым смотровым окном, рассчитанным на высокое давление — до 100 psi (690 кПа). Это позволяет использовать датчик в камерах сгорания с высоким избыточным давлением без риска разгерметизации.

Технические характеристики

При выборе датчика пламени важно учитывать точное соответствие спецификаций условиям эксплуатации.

• Тип детектора: Твердотельный ультрафиолетовый сенсор (UV).
• Напряжение питания: 120 В переменного тока, 50/60 Гц (питание подается от соответствующего усилителя/автомата горения).
• Энергопотребление: Максимум 7.0 Вт.
• Диапазон рабочих температур: от -29°C до +79°C (от -20°F до +175°F).
• Температура хранения: от -51°C до +79°C.
• Максимальное давление на смотровое окно: 100 psi (690 кПа).
• Подключение: Взрывозащищенный трубный штуцер с внутренней резьбой 1 дюйм NPT для монтажа на визирную трубу.
• Электрическое подключение: Цветомаркированные провода длиной 2.4 метра (8 футов).
• Вес: Приблизительно 6.6 кг (массивный взрывозащищенный корпус).

Совместимость с оборудованием Honeywell

Датчик Honeywell C7012F1052 является частью интегрированной системы безопасности (Flame Safeguard System). Для корректной работы функции самопроверки он должен использоваться только с совместимыми динамическими усилителями сигнала с самопроверкой:

• R7247C
• R7747C
• R7847C

Эти усилители устанавливаются в соответствующие автоматы горения и программаторы Honeywell, такие как серия 7800 (RM7800, RM7840 и др.), R4140 или BC7000. Использование несовместимых усилителей приведет к невозможности реализации функции самодиагностики и потенциальному снижению безопасности системы.

Принцип работы и установка

Датчик C7012F1052 реагирует на ультрафиолетовое излучение, генерируемое при сгорании углеводородов. УФ-трубка внутри прибора становится проводником при попадании на неё фотонов УФ-спектра.

Особенности монтажа:

1. Визирование: Датчик должен быть установлен так, чтобы иметь прямой обзор на наиболее стабильную часть пламени (первые 30% пламени от корня горелки).
2. Угол установки: Из-за наличия механизма затвора, модель C7012F требует особого внимания к ориентации. Отверстие для кабельного ввода должно располагаться приблизительно под углом 45 градусов ниже горизонтали. Это обеспечивает правильную работу механизма затвора и защиту от скопления влаги.
3. Дискриминация пламени: В многогорелочных системах важно настроить визирование так, чтобы датчик видел только "свою" горелку и игнорировал пламя соседних или запальный факел (если это требуется алгоритмом).

Электрическое подключение

Датчик имеет 6 проводов для подключения (для моделей F). Важно соблюдать полярность и цветовую маркировку согласно схеме подключения вашего автомата горения.

Важно: Никогда не прокладывайте сигнальные провода датчика пламени в одном кабелепроводе с высоковольтными проводами трансформаторов розжига, чтобы избежать наводок и ложных срабатываний.

Обслуживание и ремонтопригодность

Несмотря на герметичное исполнение, Honeywell C7012F1052 предусматривает возможность полевого обслуживания, что существенно продлевает срок службы устройства и снижает стоимость владения.

• Замена УФ-чувствительного элемента: УФ-трубка имеет ресурс около 40 000 часов непрерывной работы. При снижении чувствительности её можно заменить (арт. 113228).
• Замена катушки и затвора: Механизм затвора (Coil and Shutter Assembly) также подлежит замене в случае механического износа (арт. 190971B).
• Очистка: Кварцевое окно необходимо периодически очищать от копоти и пыли для сохранения чувствительности.

Почему стоит покупать в «Промэлектроника»?

Приобретение сложного промышленного оборудования, такого как датчики пламени Honeywell, требует гарантии подлинности. Контрафактная продукция или восстановленные датчики могут не пройти сертификацию взрывозащиты или отказать в критический момент, что недопустимо на опасных производствах.

Компания «Промэлектроника» является официальным дилером продукции Honeywell в России. Мы предлагаем:

1. Гарантию подлинности: Только оригинальные датчики с завода-производителя.
2. Техническую поддержку: Помощь в подборе замены для снятых с производства моделей (модернизация систем).
3. Конкурентные цены: Прямые поставки позволяют нам предлагать лучшие условия на рынке.
4. Складскую программу: Популярные позиции часто находятся в наличии.

Как сделать заказ?

Чтобы купить датчик пламени Honeywell C7012F1052, уточнить актуальную цену, сроки поставки или получить техническую консультацию, отправьте запрос нашим специалистам.

E-mail для заказов: sales@prom-elec.com

Наши менеджеры оперативно обработают вашу заявку и предоставят коммерческое предложение. Доставка осуществляется по всей территории России. Выбирайте надежность и безопасность вместе с проверенным партнером — компанией «Промэлектроника».

FAQ (Часто задаваемые вопросы)

В чем разница между C7012E и C7012F? Обе модели имеют функцию самопроверки (шторку). Главное отличие заключается в корпусе: модель C7012E имеет корпус NEMA 4 (влагозащищенный), а модель C7012F имеет взрывозащищенный корпус (Explosion-proof) для работы в опасных зонах классов 1 и 2.

Можно ли использовать C7012F с обычным усилителем без самопроверки? Нет, это не рекомендуется и в большинстве случаев технически невозможно без потери функционала. Для C7012F требуются усилители серии Dynamic Self-Check (например, R7847C), которые управляют шторкой датчика. Использование обычного усилителя приведет к ошибке системы.

Как часто нужно менять чувствительную трубку? Ресурс трубки составляет около 10 000 часов при номинальных температуре и напряжении. Однако в тяжелых условиях (высокая температура, частые циклы) рекомендуется проводить проверку сигнала (вольтаж или микроамперы) при каждом техническом обслуживании горелки и менять трубку при падении сигнала ниже допустимого уровня.

Какой кабель нужен для подключения? Датчик поставляется с уже выведенными проводами длиной 2.4 метра. Для удлинения линии необходимо использовать влагостойкий провод (минимум #14 AWG), рассчитанный на температурный режим установки. Прокладка должна осуществляться в металлическом кабелепроводе.

Информация в данном описании носит справочный характер и основана на технической документации производителя. Для проектирования систем безопасности всегда обращайтесь к актуальным даташитам Honeywell.
