Датчик Honeywell HEL-711-U-1-12-00
Датчик Honeywell HEL-711-U-1-12-00
Honeywell
Honeywell
Датчик Honeywell HEL-711-U-1-12-00
Датчик Honeywell HEL-711-U-1-12-00
Артикул:HEL-711-U-1-12-00
Характеристики
Бренд
Honeywell
Все характеристики

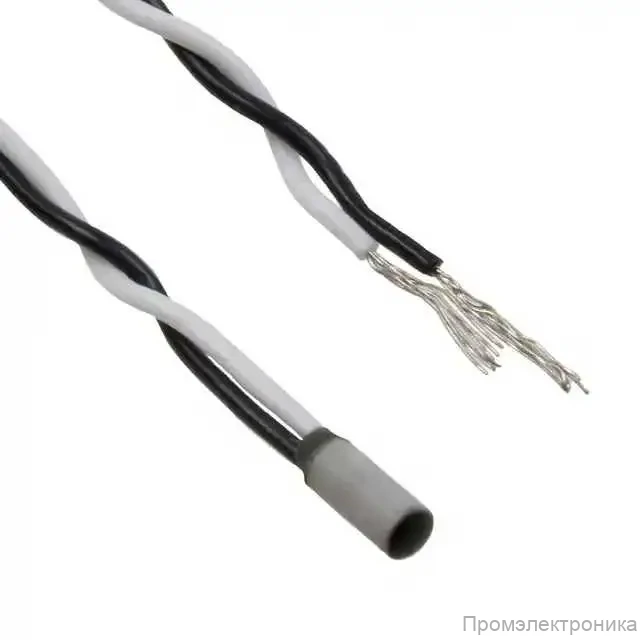

Высокоточный платиновый термодатчик (RTD) Honeywell HEL-711-U-1-12-00. Сопротивление 1000 Ом с допуском ±0.1% и линейной характеристикой. Диапазон: -70°C до +260°C. Провода в тефлоновой изоляции TFE. Идеален для промышленности, медицины и аэрокосмических систем
Все описание
Категории:
0
В наличии
В корзине
+7 (958) 623-59-59 (WhatsApp)
8-800-350-57-63
sales@prom-elec.com
Обратная связь
Документация

Honeywell HEL-711-U-1-12-00: Прецизионный инструмент для контроля температуры

Для инженеров и разработчиков, которым требуется бескомпромиссная точность, Honeywell HEL-711-U-1-12-00 — это не просто датчик, а прецизионный измерительный инструмент. Этот платиновый тонкопленочный термометр сопротивления (RTD) из серии HEL-700 создан для прямого интегрирования в ваши самые ответственные системы, обеспечивая мониторинг и управление температурой с лабораторной точностью в промышленных масштабах.

В основе его работы лежит фундаментальное свойство платины: исключительно линейное изменение сопротивления в зависимости от температуры. Это позволяет получать предсказуемые и стабильные данные в широком диапазоне измерений.

Декодирование спецификации: HEL-711-U-1-12-00

Каждый элемент в артикуле этого датчика говорит о его возможностях:

  • HEL-711: Обозначает конфигурацию с выводами 28 калибра (AWG) в изоляции из TFE Teflon®, устойчивой к агрессивным средам, и двухпроводную схему подключения для сенсора на 1000 Ом.
  • U: Указывает на номинальное сопротивление 1000 Ом и температурный коэффициент альфа (α) 0.00375 Ω/Ω/°C.
  • 1: Это ключ к высокой точности. 1 означает опциональную лазерную подгонку сопротивления до допуска ±0.1%. Это обеспечивает превосходную взаимозаменяемость датчиков без необходимости индивидуальной калибровки системы.
  • 12: Определяет длину выводов в 12 дюймов, что дает гибкость при монтаже.
  • 00: Указывает на стандартную поставку без индивидуального сертификата калибровки NIST.

Технические преимущества в деталях

Точность и стабильность, на которые можно положиться. Датчик поставляется с допуском базового сопротивления 1000 Ом ±1 Ом при 0°C. Это транслируется в точность измерения температуры ±0.3°C или 0.6% от показания (используется большее значение) в рабочем диапазоне. Что еще важнее, его долговременная стабильность впечатляет: дрейф составляет менее 0.25°C в год, обеспечивая надежность измерений на протяжении всего срока службы оборудования.

Динамический отклик для систем реального времени. Благодаря тонкопленочной конструкции и малому размеру корпуса, датчик обладает низкой тепловой инерцией. Постоянная времени (время, необходимое для достижения 63.2% от конечного значения при скачке температуры) составляет менее 0.5 секунды в движущейся воде. Это позволяет эффективно отслеживать быстрые температурные флуктуации в системах управления.

Надежная конструкция для суровых условий. Датчик заключен в герметичный корпус из высокочистого оксида алюминия (керамика). Этот материал обеспечивает превосходную механическую прочность и защиту от внешних воздействий. Выводы из никелированной меди с изоляцией TFE Teflon® позволяют датчику работать в диапазоне температур от -70°C до +260°C.

Ключевые спецификации:

  • Тип сенсора: Тонкопленочный платиновый RTD.
  • Базовое сопротивление R₀: 1000 Ом.
  • Допуск R₀: ±0.1%.
  • Температурный коэффициент (α): 0.00375 Ω/Ω/°C.
  • Рабочий диапазон (для модели с TFE): -70°C до +260°C [-94°F до 500°F].
  • Линейность: ±0.1% от полной шкалы (в диапазоне -40°C до 125°C).
  • Рекомендуемый ток возбуждения: 1 мА (максимум 2 мА).
  • Сопротивление изоляции: Более 50 МΩ при 50 В пост. тока.

Интеграция и применение

Honeywell HEL-711-U-1-12-00 — это готовый к использованию компонент, не требующий пайки хрупких соединений к удлинительным проводам. Он идеально подходит для интеграции в:

  • Промышленную автоматику: Контроль процессов в печах и сушильных камерах, мониторинг температуры подшипников и обмоток двигателей, управление климатом в системах ОВК.
  • Измерительное оборудование: Создание высокоточных температурных зондов и приборов.
  • Аэрокосмические и оборонные системы: Контроль температуры в критически важных узлах самолетов и космических аппаратов.
  • Медицинское оборудование: Обеспечение точных температурных режимов в стерилизаторах и автоклавах.

Этот датчик — выбор для тех, кто не идет на компромиссы в вопросах точности и надежности.
