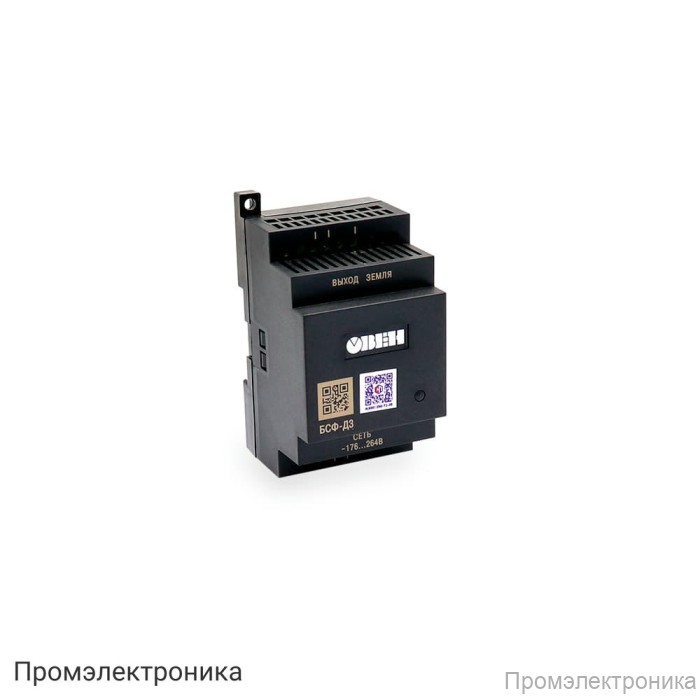

БСФ-Д3-1,2 - блок сетевого фильтра

Техническое описание блока сетевого фильтра БСФ-Д3-1,2

БСФ-Д3-1,2 — это современный блок сетевого фильтра, предназначенный для эффективного подавления высокочастотных и импульсных помех в цепях переменного тока. Устройство обеспечивает надежную защиту промышленного и бытового оборудования, повышая стабильность и безопасность работы электронных систем. Благодаря компактным размерам и удобному монтажу на DIN-рейку, фильтр легко интегрируется в существующие электротехнические шкафы и щиты.

Основные характеристики БСФ-Д3-1,2:

• Максимальный ток нагрузки: 1,2 А
• Входное напряжение: 176…264 В переменного тока
• Частота входного напряжения: 50 Гц
• Падение напряжения на фильтре: не более 0,3 В
• Электрическая прочность изоляции: 1,5 кВ (вход-корпус, выход-корпус)
• Габаритные размеры: 54×90×58 мм
• Масса: 0,2 кг
• Монтаж: на DIN-рейку типа Д3
• Степень защиты корпуса: IP20 (со стороны лицевой панели)

Преимущества и функциональные возможности:

• Эффективное ослабление импульсных помех: до 10 раз (5/50 нс), до 4 раз (1/50 мкс)
• Подавление ВЧ-помех: на 30 дБ (100 кГц), на 40 дБ (1 МГц и 10 МГц), на 30 дБ (30 МГц)
• Широкий рабочий температурный диапазон: от –20 до +50 °С
• Работа при относительной влажности воздуха до 80% (без конденсации влаги при +25 °С и ниже)
• Допустимое атмосферное давление: 86...106,7 кПа

Блок сетевого фильтра БСФ-Д3-1,2 предназначен для эксплуатации в различных климатических условиях, что делает его универсальным решением для защиты оборудования в промышленных и коммерческих объектах. Высокая электрическая прочность изоляции и надежная конструкция корпуса обеспечивают долговечность и безопасность использования устройства.

Комплектация:

• Блок сетевого фильтра БСФ-Д3-1,2
• Паспорт и руководство по эксплуатации
• Гарантийный талон

БСФ-Д3-1,2 — это оптимальный выбор для тех, кто ценит надежность, простоту монтажа и высокую эффективность фильтрации электромагнитных помех.
