BS5-Y2M-P - датчики микрофотоэлектрические

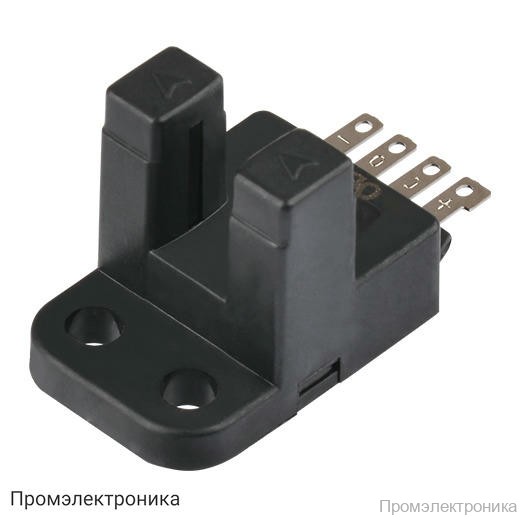

Техническое описание микрофотоэлектрического датчика BS5-Y2M-P

BS5-Y2M-P — это высокоточный микрофотоэлектрический датчик с корпусом Y-типа, предназначенный для надежного обнаружения объектов в автоматизированных системах. Датчик отличается компактными размерами, простотой монтажа и высокой скоростью срабатывания, что делает его отличным выбором для промышленных и производственных линий, где требуется точное и быстрое определение наличия или отсутствия объектов.

Датчик работает по принципу пересечения луча без модуляции, что обеспечивает стабильную работу даже в условиях повышенной запыленности или при наличии внешних помех. В качестве источника света используется инфракрасный светодиод с длиной волны 940 нм, что позволяет эффективно обнаруживать непрозрачные материалы минимального размера (от Ø0.8×2 мм).

BS5-Y2M-P поддерживает два режима работы: на свет и на затемнение, которые можно выбрать с помощью блока управления. Это расширяет возможности применения устройства в различных задачах автоматизации. Управляющий выход выполнен по схеме PNP с открытым коллектором, что обеспечивает совместимость с большинством промышленных контроллеров и систем автоматизации.

Датчик отличается высокой скоростью реакции: время срабатывания на свет составляет не более 20 мкс, а на затемнение — не более 100 мкс. Частота срабатывания достигает 2 кГц, что позволяет использовать устройство в высокоскоростных производственных процессах.

Основные характеристики:

• Тип корпуса: Y-тип
• Принцип работы: срабатывание при пересечении луча (без модуляции)
• Расстояние срабатывания: фиксированное, 5 мм
• Объект обнаружения: непрозрачный материал (минимум Ø0.8×2 мм)
• Источник света: инфракрасный LED (940 нм)
• Время срабатывания: на свет — макс. 20 мкс, на затемнение — макс. 100 мкс
• Напряжение питания: 5–24V DC ±10%
• Потребляемый ток: не более 30 мА
• Режим работы: на свет/на затемнение (устанавливается в блоке управления)
• Управляющий выход: PNP с открытым коллектором
• Способ подключения: разъём
• Внешняя засветка: не более 1000 лк (флуоресцентная лампа)
• Температура эксплуатации: от -20 до +55℃
• Степень защиты: IP50
• Материал корпуса: PBT
• Масса: ~50 г (брутто), ~30 г (нетто)
• Сертификаты: CE

Датчик BS5-Y2M-P устойчив к воздействию внешних факторов, таких как пыль и влага (относительная влажность 35–85%), а также способен работать в широком диапазоне температур. Благодаря высокой надежности и простоте интеграции, устройство идеально подходит для использования в системах автоматизации, сборочных линиях, упаковочных машинах и других промышленных приложениях.
