BS5-Y2M - датчики микрофотоэлектрические

Техническое описание микрофотоэлектрического датчика BS5-Y2M

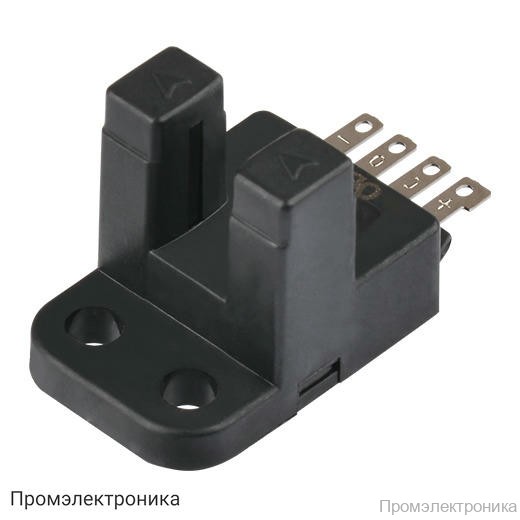

BS5-Y2M — это высокоточный микрофотоэлектрический датчик с корпусом Y-типа, предназначенный для надежного обнаружения объектов в автоматизированных системах и промышленном оборудовании. Датчик отличается компактными размерами, простотой монтажа и высокой скоростью срабатывания, что делает его оптимальным выбором для задач, требующих быстрого и точного реагирования на пересечение луча.

Принцип работы устройства основан на регистрации пересечения инфракрасного луча объектом. Датчик не использует модуляцию, что обеспечивает минимальное время отклика и высокую точность обнаружения даже мелких непрозрачных объектов.

Основные технические характеристики:

• Тип корпуса: Y-тип, удобный для интеграции в ограниченное пространство.
• Расстояние срабатывания: фиксированное, 5 мм.
• Минимальный размер обнаруживаемого объекта: непрозрачный материал диаметром от 0,8×2 мм.
• Источник света: инфракрасный светодиод с длиной волны 940 нм.
• Время срабатывания: на свет — не более 20 мкс, на затемнение — не более 100 мкс.
• Частота срабатывания: до 2 кГц, что позволяет использовать датчик в высокоскоростных приложениях.
• Гистерезис: 0,05 мм, что обеспечивает высокую точность позиционирования.
• Питание: 5–24 В DC ±10% (максимальные пульсации — 10%).
• Потребляемый ток: не более 30 мА.
• Управляющий выход: NPN с открытым коллектором, совместим с большинством промышленных контроллеров.
• Режим работы: на свет/на затемнение, выбор осуществляется в блоке управления.
• Способ подключения: разъём, что облегчает монтаж и замену устройства.
• Материал корпуса: PBT, устойчивый к механическим и химическим воздействиям.
• Степень защиты: IP50, защита от пыли и частиц.
• Диапазон рабочих температур: от -20 до +55°C, при хранении — от -25 до +85°C.
• Влажность окружающей среды: 35–85% (без конденсации и замерзания).
• Внешняя засветка: допустимая освещённость — не более 1000 лк (флуоресцентная лампа).
• Масса: брутто ~50 г, нетто ~30 г.
• Сертификаты: CE.

Датчик BS5-Y2M идеально подходит для применения в системах автоматизации, сборочных линиях, упаковочных машинах и других промышленных установках, где требуется быстрое и точное обнаружение объектов. Для подключения используются специальные разъёмы (CT-01) или кабели с разъёмом (CT-02, длина 1 м), приобретаемые отдельно.

Гарантия на устройство составляет 12 месяцев.
