BS5-Y1M-P - датчики микрофотоэлектрические

Техническое описание микрофотоэлектрического датчика BS5-Y1M-P

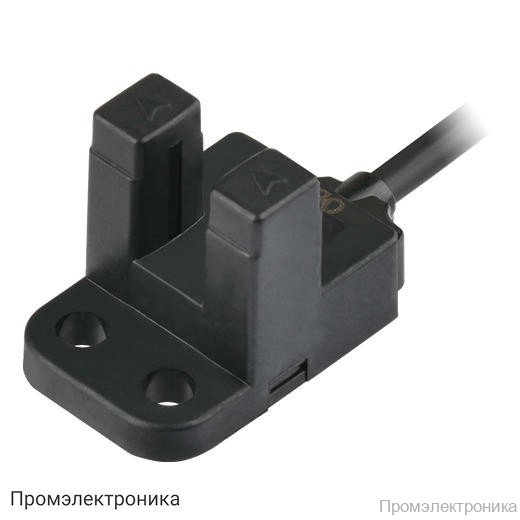

BS5-Y1M-P — это высокоточный микрофотоэлектрический датчик с корпусом Y-типа, предназначенный для надежного обнаружения объектов в автоматизированных системах. Датчик работает по принципу срабатывания при пересечении луча без модуляции, что обеспечивает быструю и стабильную реакцию на изменение положения объекта. Благодаря компактным размерам и удобному способу подключения, устройство легко интегрируется в различные производственные процессы и автоматизированные линии.

Датчик BS5-Y1M-P оснащен инфракрасным светодиодом с длиной волны 940 нм, что позволяет эффективно обнаруживать непрозрачные материалы минимального размера (от Ø0.8×2 мм). Расстояние срабатывания фиксировано и составляет 5 мм, что идеально подходит для задач, требующих высокой точности позиционирования. Время срабатывания датчика минимально: на свет — не более 20 мкс, на затемнение — не более 100 мкс, что гарантирует мгновенную реакцию на изменение условий.

Устройство поддерживает два режима работы — на свет и на затемнение, которые выбираются с помощью управляющего проводника. Управляющий выход выполнен по схеме PNP с открытым коллектором, что обеспечивает совместимость с большинством промышленных контроллеров и систем автоматизации. Подключение осуществляется через кабель длиной 1 метр с диаметром 3 мм, что упрощает монтаж и эксплуатацию.

Основные характеристики:

• Принцип работы: срабатывание при пересечении луча (без модуляции)
• Расстояние срабатывания: 5 мм (фиксированное)
• Объект обнаружения: непрозрачный материал (минимум Ø0.8×2 мм)
• Источник света: инфракрасный LED (940 нм)
• Время срабатывания: на свет — макс. 20 мкс, на затемнение — макс. 100 мкс
• Напряжение питания: 5–24V DC ±10% (пульсации P-P: макс. 10%)
• Потребляемый ток: макс. 30 мА
• Режим работы: на свет/на затемнение (устанавливается управляющим проводником)
• Управляющий выход: PNP с открытым коллектором
• Способ подключения: кабель (Ø3 мм, 1 м)
• Внешняя засветка: не более 1000 лк (флуоресцентная лампа)
• Температура эксплуатации: -20…+55℃
• Степень защиты: IP50
• Материал корпуса: PBT
• Масса: ~50 г (брутто), ~30 г (нетто)
• Частота срабатывания: до 2 кГц
• Гистерезис: 0,05 мм
• Сертификаты: CE

Датчик BS5-Y1M-P отличается высокой надежностью, устойчивостью к внешним воздействиям и простотой установки. Он идеально подходит для применения в системах автоматизации, где требуется точное и быстрое обнаружение объектов при минимальных габаритах устройства.
