BS5-Y1M - датчики микрофотоэлектрические

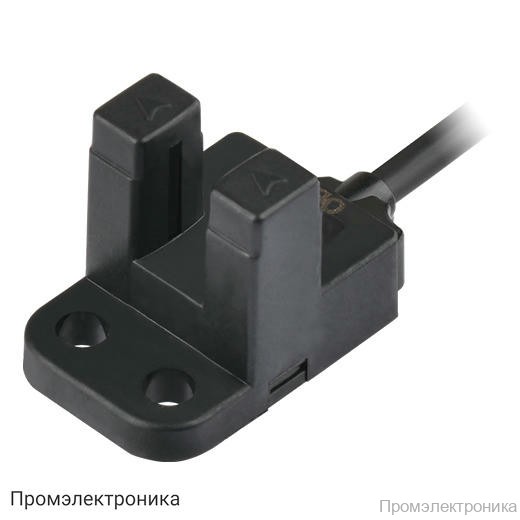

Техническое описание микрофотоэлектрического датчика BS5-Y1M

BS5-Y1M — это компактный микрофотоэлектрический датчик с Y-образным корпусом, предназначенный для высокоточного обнаружения объектов в автоматизированных системах. Датчик работает по принципу срабатывания при пересечении луча без модуляции, что обеспечивает надежную и быструю реакцию на изменение положения объекта. Благодаря использованию инфракрасного светодиода с длиной волны 940 нм, устройство гарантирует стабильную работу даже при наличии внешней засветки до 1000 лк.

Датчик BS5-Y1M оптимален для обнаружения непрозрачных материалов минимальным размером Ø0.8×2 мм. Расстояние срабатывания фиксировано и составляет 5 мм, что позволяет использовать устройство в ограниченных пространствах и на производственных линиях с высокой плотностью размещения оборудования. Время срабатывания датчика минимально: на свет — не более 20 мкс, на затемнение — до 100 мкс, что обеспечивает высокую скорость отклика и точность работы.

Питание устройства осуществляется от источника постоянного тока с напряжением 5–24 В DC (допускается отклонение ±10%), при этом максимальный потребляемый ток не превышает 30 мА. Датчик поддерживает два режима работы — на свет и на затемнение, которые выбираются с помощью управляющего проводника. Управляющий выход выполнен по схеме NPN с открытым коллектором, что облегчает интеграцию в различные системы автоматизации.

Для подключения используется кабель длиной 1 метр и диаметром 3 мм, что обеспечивает удобство монтажа. Корпус датчика изготовлен из прочного материала PBT, обладающего высокой стойкостью к механическим воздействиям и химическим реагентам. Степень защиты корпуса — IP50, что позволяет использовать устройство в условиях повышенной запыленности.

• Принцип работы: срабатывание при пересечении луча (без модуляции)
• Расстояние срабатывания: 5 мм (фиксированное)
• Объект обнаружения: непрозрачный материал (минимум Ø0.8×2 мм)
• Источник света: инфракрасный LED (940 нм)
• Время срабатывания: на свет — макс. 20 мкс, на затемнение — макс. 100 мкс
• Питание: 5–24 В DC ±10%
• Потребляемый ток: макс. 30 мА
• Режим работы: на свет/на затемнение (устанавливается управляющим проводником)
• Управляющий выход: NPN с открытым коллектором
• Частота срабатывания: до 2 кГц
• Гистерезис: 0,05 мм
• Температура эксплуатации: -20…+55℃
• Влажность: 35–85% (без конденсации)
• Материал корпуса: PBT
• Масса: ~50 г (брутто), ~30 г (нетто)
• Степень защиты: IP50
• Сертификаты: CE

Датчик BS5-Y1M — это надежное решение для задач промышленной автоматизации, требующих высокой точности, быстрого отклика и компактных габаритов. Устройство легко интегрируется в существующие системы и обеспечивает стабильную работу в различных условиях эксплуатации.
