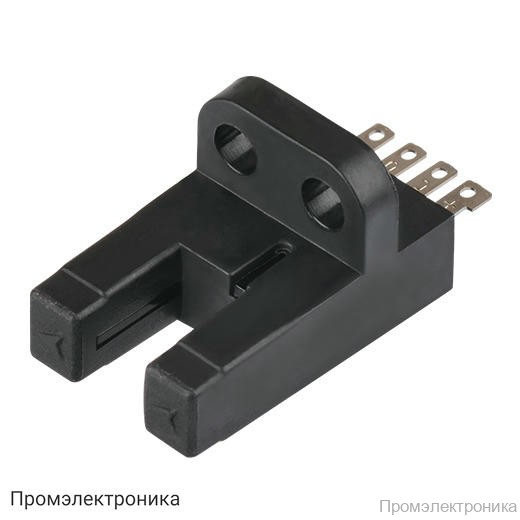

BS5-V2M - датчики микрофотоэлектрические

Техническое описание микрофотоэлектрического датчика BS5-V2M

BS5-V2M — это высокоточный микрофотоэлектрический датчик V-типа, предназначенный для надежного обнаружения объектов в автоматизированных системах и промышленном оборудовании. Датчик отличается компактными размерами, простотой монтажа и высокой скоростью срабатывания, что делает его оптимальным выбором для задач, требующих быстрого и точного реагирования на пересечение луча.

Принцип работы устройства основан на регистрации пересечения инфракрасного луча объектом. Датчик не использует модуляцию, что обеспечивает минимальное время отклика и высокую чувствительность. Срабатывание происходит при обнаружении непрозрачных материалов с минимальными размерами Ø0.8×2 мм, что позволяет использовать BS5-V2M для контроля мелких деталей и компонентов.

Основные характеристики:

• Тип корпуса: V-тип, удобный для интеграции в ограниченное пространство.
• Расстояние срабатывания: фиксированное, 5 мм.
• Источник света: инфракрасный LED с длиной волны 940 нм.
• Время срабатывания: на свет — не более 20 мкс, на затемнение — не более 100 мкс.
• Частота срабатывания: до 2 кГц, что позволяет использовать датчик в высокоскоростных процессах.
• Гистерезис: 0,05 мм, обеспечивающий высокую точность позиционирования.
• Управляющий выход: NPN с открытым коллектором, совместим с большинством промышленных контроллеров.
• Питание: 5–24 В DC ±10% (максимальные пульсации P-P — 10%).
• Потребляемый ток: не более 30 мА.
• Режим работы: на свет/на затемнение, выбор осуществляется в блоке управления.
• Способ подключения: разъём, что облегчает установку и замену устройства.
• Материал корпуса: PBT, устойчивый к механическим воздействиям и химическим реагентам.
• Степень защиты: IP50, защита от пыли и частиц.
• Диапазон рабочих температур: от -20 до +55°C, при хранении — от -25 до +85°C.
• Влажность окружающей среды: 35–85% (без конденсации и замерзания).
• Масса: брутто ~50 г, нетто ~30 г.
• Сертификаты: CE.

BS5-V2M устойчив к внешней засветке (флуоресцентная лампа — не более 1000 лк на приемнике), что позволяет использовать его в условиях промышленного освещения. Для подключения доступны отдельные аксессуары: разъем (CT-01) и кабель с разъемом (CT-02, длина 1 м).

Датчик BS5-V2M — это надежное решение для автоматизации, контроля и позиционирования, обеспечивающее стабильную работу даже в сложных условиях эксплуатации.
