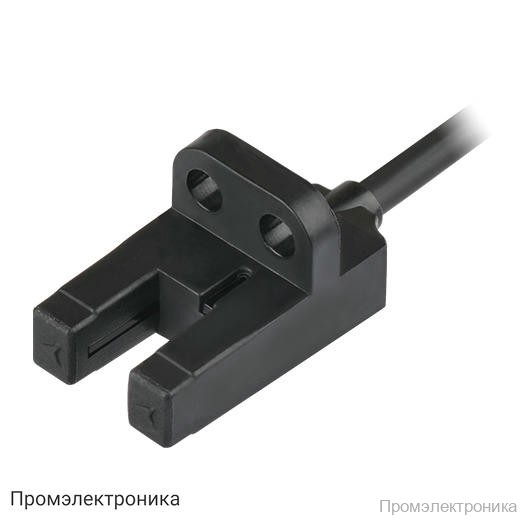

BS5-V1M-P - датчики микрофотоэлектрические

Техническое описание микрофотоэлектрического датчика BS5-V1M-P

BS5-V1M-P — это компактный микрофотоэлектрический датчик с V-образным корпусом, предназначенный для высокоточного обнаружения объектов в автоматизированных системах. Датчик работает по принципу срабатывания при пересечении инфракрасного луча, что обеспечивает надежное определение наличия или отсутствия объектов из непрозрачных материалов минимальным размером Ø0.8×2 мм. Благодаря фиксированному расстоянию срабатывания 5 мм, устройство идеально подходит для применения в ограниченных пространствах и на производственных линиях, где требуется высокая точность и скорость отклика.

В качестве источника света используется инфракрасный светодиод с длиной волны 940 нм, что позволяет минимизировать влияние внешней засветки и повысить стабильность работы. Датчик поддерживает два режима работы — на свет и на затемнение, которые выбираются с помощью управляющего проводника. Это расширяет возможности интеграции устройства в различные схемы автоматизации.

Управляющий выход выполнен по схеме PNP с открытым коллектором, что обеспечивает совместимость с большинством промышленных контроллеров и систем управления. Подключение осуществляется с помощью кабеля длиной 1 метр и диаметром 3 мм, что упрощает монтаж и подключение датчика в условиях ограниченного пространства.

Основные характеристики BS5-V1M-P:

• Принцип работы: срабатывание при пересечении луча (без модуляции)
• Расстояние срабатывания: 5 мм (фиксированное)
• Объект обнаружения: непрозрачный материал (минимум Ø0.8×2 мм)
• Источник света: инфракрасный LED (940 нм)
• Время срабатывания: на свет — макс. 20 мкс, на затемнение — макс. 100 мкс
• Напряжение питания: 5–24 В DC ±10% (пульсации P-P: макс. 10%)
• Потребляемый ток: макс. 30 мА
• Частота срабатывания: до 2 кГц
• Гистерезис: 0,05 мм
• Степень защиты: IP50
• Материал корпуса: PBT
• Масса: ~50 г (брутто), ~30 г (нетто)
• Температурный диапазон эксплуатации: -20…+55℃
• Влажность окружающей среды: 35–85% (без конденсации)
• Сертификаты: CE

Датчик BS5-V1M-P отличается высокой скоростью отклика, устойчивостью к внешним помехам и простотой интеграции в существующие системы. Благодаря компактным размерам и надежной конструкции, он широко применяется в автоматизации производственных процессов, системах контроля и сортировки, а также в оборудовании для упаковки и маркировки. Гарантия на устройство составляет 12 месяцев.
