BS5-V1M - датчики микрофотоэлектрические

Техническое описание микрофотоэлектрического датчика BS5-V1M

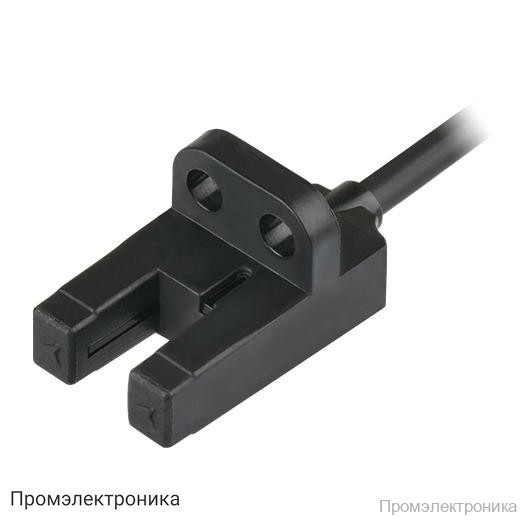

BS5-V1M — это компактный микрофотоэлектрический датчик с V-образным корпусом, предназначенный для высокоточного обнаружения объектов в автоматизированных системах. Благодаря современным технологиям и надежной конструкции, устройство обеспечивает стабильную работу в различных промышленных условиях.

Датчик работает по принципу срабатывания при пересечении инфракрасного луча, что позволяет эффективно обнаруживать непрозрачные объекты минимального размера (от Ø0.8×2 мм). В качестве источника света используется инфракрасный светодиод с длиной волны 940 нм, что гарантирует высокую чувствительность и устойчивость к внешним помехам.

BS5-V1M отличается быстрым временем отклика: на свет — не более 20 мкс, на затемнение — не более 100 мкс. Это позволяет использовать датчик в задачах, требующих высокой скорости и точности. Частота срабатывания достигает 2 кГц, что особенно важно для динамических производственных процессов.

Устройство рассчитано на питание от источника постоянного тока с напряжением 5–24 В (допускается отклонение ±10%), при этом максимальный потребляемый ток не превышает 30 мА. Управляющий выход выполнен по схеме NPN с открытым коллектором, что обеспечивает совместимость с большинством промышленных контроллеров и систем автоматизации.

Для подключения используется кабель длиной 1 метр (диаметр 3 мм), что облегчает монтаж и интеграцию в существующие системы. Датчик защищён от пыли и влаги по стандарту IP50, а корпус изготовлен из прочного материала PBT, устойчивого к механическим воздействиям и химическим реагентам.

Основные характеристики:

• Принцип работы: срабатывание при пересечении луча (без модуляции)
• Расстояние срабатывания: фиксированное, 5 мм
• Объект обнаружения: непрозрачный материал (минимум Ø0.8×2 мм)
• Источник света: инфракрасный LED (940 нм)
• Время срабатывания: на свет — макс. 20 мкс, на затемнение — макс. 100 мкс
• Питание: 5–24 В DC ±10%
• Потребляемый ток: макс. 30 мА
• Режим работы: на свет/на затемнение (устанавливается управляющим проводником)
• Управляющий выход: NPN с открытым коллектором
• Степень защиты: IP50
• Материал корпуса: PBT
• Масса: ~50 г (брутто), ~30 г (нетто)
• Температура эксплуатации: -20…+55℃
• Влажность: 35–85% (без конденсации)
• Частота срабатывания: до 2 кГц
• Гистерезис: 0,05 мм
• Сертификаты: CE

Датчик BS5-V1M — это надежное решение для задач, где требуется высокая точность, скорость и стабильность обнаружения объектов в ограниченном пространстве. Простота монтажа, универсальность и долговечность делают его оптимальным выбором для автоматизации производственных процессов.
