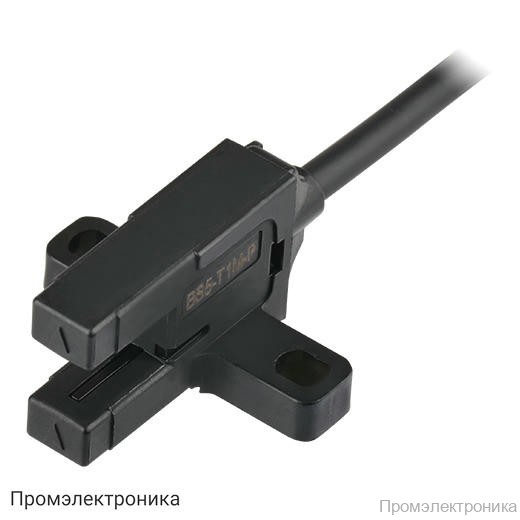

BS5-T1M-P - датчики микрофотоэлектрические

Техническое описание микрофотоэлектрического датчика BS5-T1M-P

BS5-T1M-P — это компактный микрофотоэлектрический датчик, предназначенный для высокоточного обнаружения объектов в автоматизированных системах. Благодаря своим характеристикам и надежности, устройство широко применяется в промышленной автоматике, сборочных линиях, упаковочных машинах и других сферах, где требуется точное и быстрое определение наличия или отсутствия объектов.

Датчик выполнен в корпусе типа Т, что обеспечивает удобство монтажа и интеграции в различные производственные процессы. Принцип работы основан на срабатывании при пересечении инфракрасного луча, что позволяет эффективно обнаруживать непрозрачные объекты минимального размера (от Ø0.8×2 мм). Источником света служит инфракрасный светодиод с длиной волны 940 нм, что гарантирует стабильную работу даже при внешней засветке до 1000 лк.

Устройство отличается высокой скоростью реакции: время срабатывания на свет составляет не более 20 мкс, а на затемнение — не более 100 мкс. Это позволяет использовать датчик в задачах, требующих мгновенного отклика. Частота срабатывания достигает 2 кГц, что особенно важно для динамичных производственных процессов.

Для подключения используется кабель длиной 1 метр с диаметром 3 мм, что обеспечивает простоту установки и надежность соединения. Управляющий выход выполнен по схеме PNP с открытым коллектором, что расширяет возможности интеграции с различными контроллерами и системами управления.

• Принцип работы: срабатывание при пересечении луча (без модуляции)
• Расстояние срабатывания: фиксированное, 5 мм
• Объект обнаружения: непрозрачный материал (минимум Ø0.8×2 мм)
• Источник света: инфракрасный LED (940 нм)
• Время срабатывания: на свет — макс. 20 мкс, на затемнение — макс. 100 мкс
• Напряжение питания: 5–24 В DC ±10%
• Потребляемый ток: макс. 30 мА
• Режим работы: на свет/на затемнение (устанавливается управляющим проводником)
• Степень защиты: IP50
• Материал корпуса: PBT
• Диапазон рабочих температур: от -20 до +55°C
• Влажность окружающей среды: 35–85% (без конденсации)
• Гистерезис: 0,05 мм
• Масса: ~50 г (брутто), ~30 г (нетто)
• Сертификаты: CE

Датчик BS5-T1M-P сочетает в себе компактные размеры, высокую точность и надежность, что делает его отличным выбором для современных автоматизированных систем. Простота монтажа, широкий диапазон рабочих условий и высокая скорость отклика позволяют использовать устройство в самых различных промышленных задачах.
