BS5-T1M - датчики микрофотоэлектрические

Техническое описание микрофотоэлектрического датчика BS5-T1M

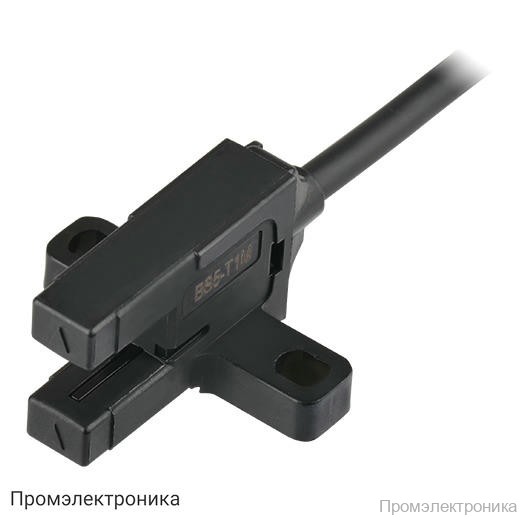

BS5-T1M — это компактный микрофотоэлектрический датчик с корпусом типа Т, предназначенный для высокоточного обнаружения объектов в автоматизированных системах. Датчик работает по принципу срабатывания при пересечении инфракрасного луча без модуляции, что обеспечивает надежную и быструю реакцию на изменение положения объекта. Благодаря высокой чувствительности и малым габаритам, устройство идеально подходит для применения в ограниченных пространствах и на производственных линиях, где требуется точное позиционирование и контроль наличия объектов.

Датчик BS5-T1M оснащен инфракрасным светодиодом с длиной волны 940 нм, что позволяет эффективно обнаруживать непрозрачные материалы минимального размера (от Ø0.8×2 мм). Расстояние срабатывания фиксировано и составляет 5 мм, что гарантирует стабильную работу даже при наличии внешних помех. Время срабатывания устройства минимально: на свет — не более 20 мкс, на затемнение — не более 100 мкс, что позволяет использовать датчик в высокоскоростных процессах.

Для подключения используется кабель длиной 1 метр с диаметром 3 мм, что обеспечивает удобство монтажа и надежность соединения. Управляющий выход выполнен по схеме NPN с открытым коллектором, что облегчает интеграцию датчика в различные системы управления. Режим работы (на свет или на затемнение) выбирается с помощью управляющего проводника, что расширяет возможности применения устройства.

Основные характеристики:

• Принцип работы: срабатывание при пересечении луча (без модуляции)
• Расстояние срабатывания: 5 мм (фиксированное)
• Объект обнаружения: непрозрачный материал (минимум Ø0.8×2 мм)
• Источник света: инфракрасный LED (940 нм)
• Время срабатывания: на свет — макс. 20 мкс, на затемнение — макс. 100 мкс
• Напряжение питания: 5–24V DC ±10% (пульсации P-P: макс. 10%)
• Потребляемый ток: макс. 30 мА
• Режим работы: на свет/на затемнение (устанавливается управляющим проводником)
• Управляющий выход: NPN с открытым коллектором
• Степень защиты: IP50
• Материал корпуса: PBT
• Масса: ~50 г (брутто), ~30 г (нетто)
• Температурный диапазон: -20…+55℃ (эксплуатация), -25…+85℃ (хранение)
• Влажность: 35–85% (без конденсации и замерзания)
• Частота срабатывания: до 2 кГц
• Гистерезис: 0,05 мм
• Сертификаты: CE

Датчик BS5-T1M отличается высокой надежностью, простотой установки и эксплуатации, а также длительным сроком службы. Он широко применяется в системах автоматизации, сборочных линиях, упаковочных машинах и других промышленных установках, где требуется точное и быстрое обнаружение объектов.
