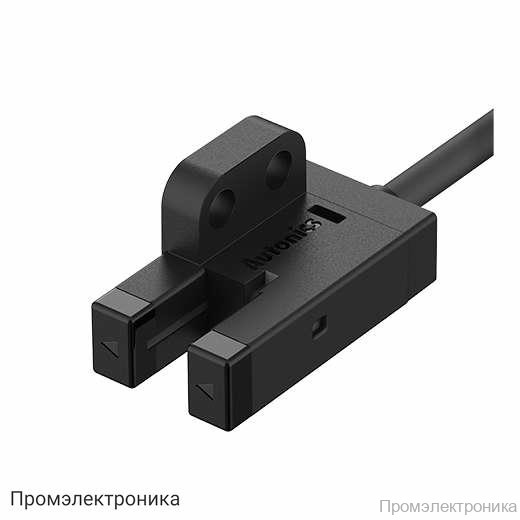

BS5-R1R — микрофотоэлектрический датчик R-типа

BS5-R1R — это компактный микрофотоэлектрический датчик, предназначенный для высокоточного обнаружения объектов в автоматизированных системах. Благодаря принципу работы на пересечение луча, устройство обеспечивает надежное и быстрое срабатывание при обнаружении непрозрачных объектов минимального размера от Ø0.8 мм × 2 мм. Датчик выполнен в прочном корпусе типа R, что гарантирует его долговечность и устойчивость к внешним воздействиям.

Датчик BS5-R1R отличается высокой скоростью реакции: время срабатывания на свет составляет максимум 20 мкс, а на затемнение — до 100 мкс. Частота срабатывания достигает 2000 Гц, что позволяет использовать устройство в динамичных производственных процессах. В качестве источника света используется инфракрасный LED-индикатор с пиковой длиной волны 940 нм, а для визуального контроля работы предусмотрен красный светодиод.

Основные характеристики:

• Принцип работы: на пересечение луча
• Расстояние срабатывания: 5 мм
• Объект обнаружения: непрозрачный
• Минимальный размер объекта: ≥Ø0.8 мм × 2 мм
• Гистерезис: ≤0.05 мм
• Время срабатывания: на свет — макс. 20 мкс, на затемнение — макс. 100 мкс
• Частота срабатывания: 2000 Гц
• Источник света: инфракрасный LED, 940 нм
• Режим работы: на свет / на затемнение (устанавливается контрольным проводом)
• Индикатор работы: красный светодиод
• Масса: ~50 г
• Напряжение питания: 5–24 В DC ±10%
• Потребляемый ток: макс. 30 мА
• Управляющий выход: NPN с открытым коллектором
• Напряжение нагрузки: ≤30 В DC
• Ток нагрузки: не более 100 мА
• Электрическая защита: защита от обратной полярности и перегрузки по току
• Степень защиты: IP50 (IEC standard)
• Температурный диапазон: -20…+55℃ (эксплуатация), -25…+85℃ (хранение)
• Влажность: 35–85% (относительная)
• Вибро- и ударостойкость: высокая устойчивость к механическим воздействиям
• Материалы: корпус — PBT, чувствительная часть — ПК
• Способ подключения: кабель 1 м, 4-жильный, AWG28

Датчик BS5-R1R идеально подходит для применения в промышленной автоматике, сборочных линиях, системах контроля и сортировки. Благодаря высокой точности, быстродействию и надежности, он обеспечивает стабильную работу даже в условиях интенсивных вибраций и электромагнитных помех. Устройство легко интегрируется в существующие системы благодаря стандартному способу подключения и универсальному управляющему выходу.
