BS5-L2M - датчики микрофотоэлектрические

Техническое описание микрофотоэлектрических датчиков BS5-L2M

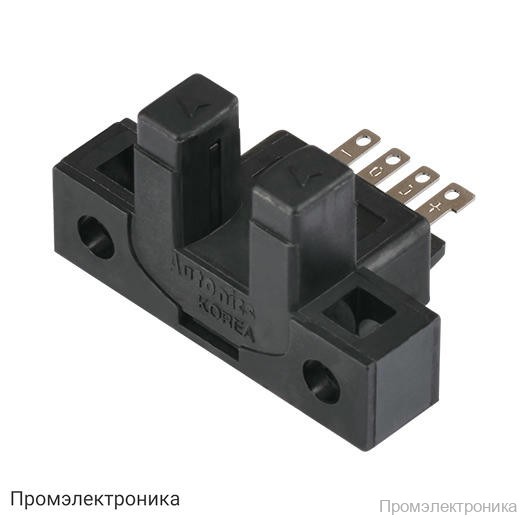

BS5-L2M — это компактные и надежные микрофотоэлектрические датчики, предназначенные для точного обнаружения объектов в автоматизированных системах. Датчик выполнен в корпусе с одним угловым разъемом, что обеспечивает удобство монтажа и подключения в ограниченных пространствах. Благодаря высокой чувствительности и быстрому времени отклика, устройство идеально подходит для применения в промышленной автоматике, сборочных линиях, упаковочных машинах и других технологических процессах, где требуется мгновенное реагирование на пересечение луча.

Датчик BS5-L2M работает по принципу срабатывания при пересечении инфракрасного луча (без модуляции), что позволяет эффективно обнаруживать непрозрачные объекты минимального размера Ø0.8×2 мм на фиксированном расстоянии 5 мм. В качестве источника света используется инфракрасный светодиод с длиной волны 940 нм, что обеспечивает стабильную работу даже при внешней засветке до 1000 лк от флуоресцентных ламп.

Основные технические характеристики:

Принцип работы: Срабатывание при пересечении луча (без модуляции)
Расстояние срабатывания: 5 мм (фиксированное)
Объект обнаружения: Непрозрачный материал (минимум Ø0.8×2 мм)
Источник света: Инфракрасный LED (940 нм)
Время срабатывания: На свет — макс. 20 мкс, на затемнение — макс. 100 мкс
Напряжение питания: 5–24 В DC ±10% (пульсации P-P: макс. 10%)
Потребляемый ток: Макс. 30 мА
Режим работы: На свет/на затемнение (устанавливается в блоке управления)
Управляющий выход: NPN с открытым коллектором
Способ подключения: Разъем
Степень защиты: IP50
Температура эксплуатации: -20…+55℃ (хранение: -25…+85℃)
Влажность окружающей среды: 35–85% (без конденсации и замерзания)
Частота срабатывания: 2 кГц
Гистерезис: 0,05 мм
Материал корпуса: PBT
Масса: ~50 г (брутто), ~30 г (нетто)
Сертификаты: CE

Датчик BS5-L2M отличается высокой скоростью отклика и минимальным гистерезисом, что позволяет использовать его для точного позиционирования и контроля движения мелких деталей. Устройство устойчиво к внешним воздействиям, имеет степень защиты IP50 и рассчитано на эксплуатацию в широком диапазоне температур и влажности. Для подключения используется стандартный разъем, что облегчает интеграцию в существующие системы. Гарантия на изделие составляет 12 месяцев.
