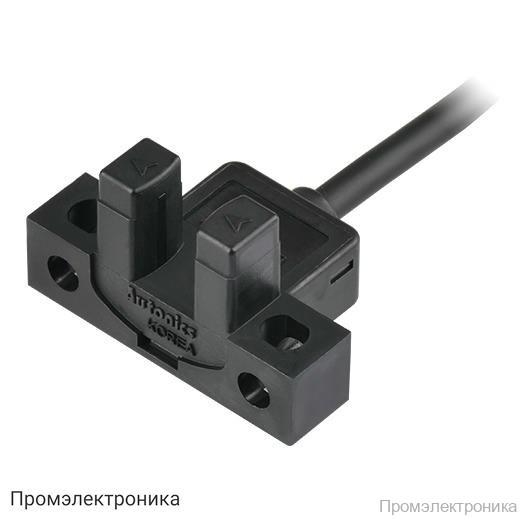

BS5-L1M - датчики микрофотоэлектрические

Техническое описание микрофотоэлектрического датчика BS5-L1M

BS5-L1M — это компактный микрофотоэлектрический датчик, предназначенный для высокоточного обнаружения объектов в автоматизированных системах. Благодаря современным технологиям и надежной конструкции, устройство обеспечивает стабильную работу в различных промышленных условиях.

Датчик работает по принципу срабатывания при пересечении инфракрасного луча, что позволяет эффективно обнаруживать непрозрачные объекты минимального размера (от Ø0.8×2 мм). В качестве источника света используется инфракрасный LED с длиной волны 940 нм, что гарантирует высокую чувствительность и устойчивость к внешним помехам.

Корпус устройства выполнен из прочного материала PBT и оснащен одним угловым разъемом, что облегчает монтаж в ограниченном пространстве. Подключение осуществляется с помощью кабеля длиной 1 метр (Ø3 мм), что обеспечивает гибкость при установке.

Датчик поддерживает два режима работы — на свет и на затемнение, которые выбираются управляющим проводником. Управляющий выход выполнен по схеме NPN с открытым коллектором, что обеспечивает совместимость с большинством промышленных контроллеров и автоматизированных систем.

Основные характеристики:

• Принцип работы: срабатывание при пересечении луча (без модуляции)
• Расстояние срабатывания: фиксированное, 5 мм
• Минимальный размер обнаруживаемого объекта: Ø0.8×2 мм (непрозрачный материал)
• Источник света: инфракрасный LED (940 нм)
• Время срабатывания: на свет — до 20 мкс, на затемнение — до 100 мкс
• Питание: 5–24 В DC ±10% (максимальные пульсации P-P: 10%)
• Потребляемый ток: не более 30 мА
• Частота срабатывания: до 2 кГц
• Гистерезис: 0,05 мм
• Степень защиты: IP50
• Рабочая температура: от -20 до +55°C (хранение: -25…+85°C)
• Влажность: 35–85% (без конденсации и замерзания)
• Внешняя засветка: не более 1000 лк (флуоресцентная лампа)
• Масса: ~50 г (брутто), ~30 г (нетто)
• Сертификаты: CE
• Гарантия: 12 месяцев

Датчик BS5-L1M идеально подходит для применения в системах автоматизации, где требуется высокая скорость отклика, точность и надежность. Благодаря компактным размерам и простоте подключения, устройство легко интегрируется в существующие производственные линии и оборудование.
