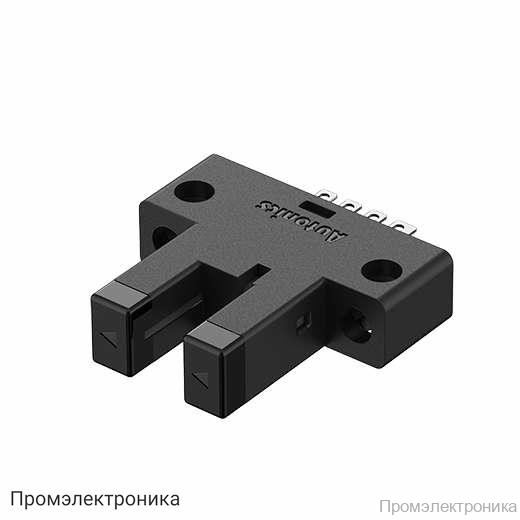

BS5-K2R - датчики микрофотоэлектрические

Техническое описание микрофотоэлектрических датчиков BS5-K2R

Микрофотоэлектрические датчики BS5-K2R предназначены для высокоточного обнаружения объектов в автоматизированных системах управления и контроля. Благодаря компактному корпусу типа К и современным технологиям, устройство обеспечивает надежную работу в промышленных условиях, где требуется высокая скорость отклика и устойчивость к внешним воздействиям.

Датчик работает по принципу пересечения луча, что позволяет эффективно фиксировать наличие или отсутствие непрозрачных объектов минимального размера от Ø0.8 мм × 2 мм. Расстояние срабатывания составляет 5 мм, что оптимально для большинства задач по контролю перемещения и позиционирования деталей на производственных линиях.

В качестве источника света используется инфракрасный LED-индикатор с пиковой длиной волны 940 нм. Это обеспечивает высокую точность и стабильность работы даже при изменении внешнего освещения. Датчик поддерживает два режима работы: на свет и на затемнение, которые можно выбрать с помощью контрольного провода.

Основные характеристики:

Принцип работы: на пересечение луча
Расстояние срабатывания: 5 мм
Минимальный объект обнаружения: ≥Ø0.8 мм × 2 мм
Гистерезис: ≤0.05 мм
Время срабатывания: на свет — макс. 20 мкс, на затемнение — макс. 100 мкс
Частота срабатывания: 2000 Гц
Источник света: инфракрасный LED, 940 нм
Индикатор работы: красный светодиод
Масса: ~30 г
Напряжение питания: 5–24 В DC ±10%
Потребляемый ток: макс. 30 мА
Управляющий выход: NPN с открытым коллектором
Ток нагрузки: не более 100 мА
Электрическая защита: защита от обратной полярности и перегрузки по току
Степень защиты: IP50 (IEC standard)
Материалы: корпус — PBT, чувствительная часть — ПК
Способ подключения: разъём
Диапазон рабочих температур: -20…+55℃
Вибро- и ударостойкость: высокая устойчивость к механическим воздействиям

Датчик BS5-K2R отличается высокой помехоустойчивостью, что позволяет использовать его в условиях сильных электромагнитных помех. Благодаря компактным размерам и удобному разъёмному подключению, устройство легко интегрируется в существующие системы автоматизации. Гарантия на изделие составляет 12 месяцев.
