BS5-K2M - датчики микрофотоэлектрические

Техническое описание микрофотоэлектрических датчиков BS5-K2M

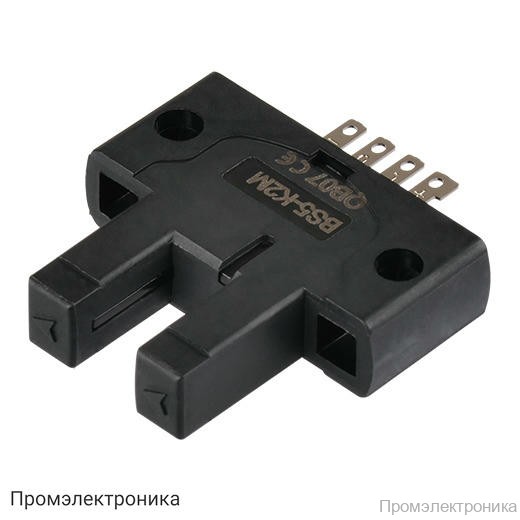

BS5-K2M — это компактные микрофотоэлектрические датчики, предназначенные для высокоточного обнаружения объектов в автоматизированных системах. Датчики выполнены в корпусе типа К и обеспечивают надежную работу в промышленных условиях благодаря высокой чувствительности и быстрому времени отклика.

Принцип работы устройства основан на срабатывании при пересечении инфракрасного луча, что позволяет эффективно обнаруживать непрозрачные объекты минимального размера (от Ø0.8×2 мм). Источником света служит инфракрасный светодиод с длиной волны 940 нм, что обеспечивает стабильную работу даже при внешней засветке до 1000 лк.

Датчик BS5-K2M отличается высокой скоростью реакции: время срабатывания на свет составляет не более 20 мкс, а на затемнение — до 100 мкс. Это позволяет использовать его в задачах, требующих мгновенного отклика, например, в системах контроля и сортировки на производственных линиях.

Для подключения используется разъём, что облегчает монтаж и обслуживание устройства. Управляющий выход выполнен по схеме NPN с открытым коллектором, что обеспечивает совместимость с большинством промышленных контроллеров и систем автоматизации.

Основные технические характеристики:

• Принцип работы: срабатывание при пересечении луча (без модуляции)
• Расстояние срабатывания: фиксированное, 5 мм
• Объект обнаружения: непрозрачный материал (минимум Ø0.8×2 мм)
• Источник света: инфракрасный LED (940 нм)
• Время срабатывания: на свет — макс. 20 мкс, на затемнение — макс. 100 мкс
• Напряжение питания: 5–24 В DC ±10% (пульсации P-P: макс. 10%)
• Потребляемый ток: макс. 30 мА
• Режим работы: на свет/на затемнение (устанавливается в блоке управления)
• Управляющий выход: NPN с открытым коллектором
• Частота срабатывания: до 2 кГц
• Гистерезис: 0,05 мм
• Степень защиты: IP50
• Материал корпуса: PBT
• Масса: ~50 г (брутто), ~30 г (нетто)
• Температура эксплуатации: от -20 до +55°C
• Влажность: относительная 35–85%
• Сертификаты: CE

Датчики BS5-K2M подходят для использования в условиях, где требуется высокая точность и надежность обнаружения, а также компактные размеры устройства. Благодаря простоте подключения и универсальности управляющего выхода, они легко интегрируются в различные системы автоматизации и контроля.
