Техническое описание микрофотоэлектрического датчика BS5-K1M

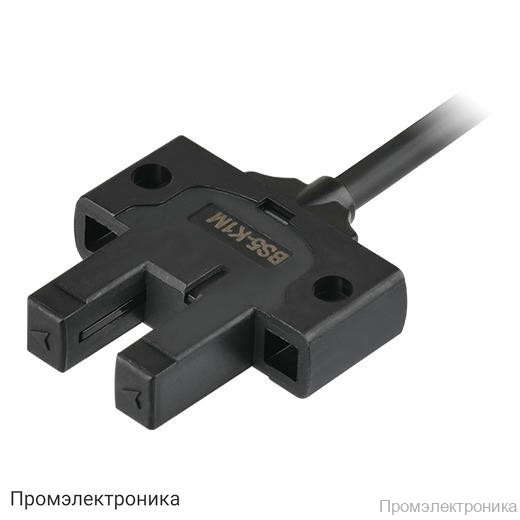

BS5-K1M — это компактный микрофотоэлектрический датчик с корпусом типа К, предназначенный для высокоточного обнаружения объектов в автоматизированных системах и промышленном оборудовании. Датчик работает по принципу срабатывания при пересечении инфракрасного луча, что обеспечивает надежное и быстрое реагирование на появление непрозрачных объектов минимального размера. Благодаря высокой чувствительности и быстродействию, устройство идеально подходит для задач, требующих точного позиционирования и контроля наличия деталей.

Датчик оснащен инфракрасным светодиодом с длиной волны 940 нм, что позволяет эффективно обнаруживать объекты даже при наличии внешней засветки до 1000 лк. Срабатывание происходит на фиксированном расстоянии 5 мм, а минимальный размер обнаруживаемого объекта составляет всего 0,8×2 мм. Это делает BS5-K1M отличным выбором для применения в сборочных линиях, упаковочных машинах, системах контроля качества и других промышленных процессах.

Устройство поддерживает два режима работы — на свет и на затемнение, которые выбираются с помощью управляющего проводника. Управляющий выход выполнен по схеме NPN с открытым коллектором, что обеспечивает совместимость с большинством промышленных контроллеров и автоматизированных систем управления. Подключение осуществляется через кабель длиной 1 метр с диаметром 3 мм, что упрощает монтаж и интеграцию в существующие системы.

• Принцип работы: Срабатывание при пересечении луча (без модуляции)
• Расстояние срабатывания: 5 мм (фиксированное)
• Минимальный размер объекта: 0,8×2 мм (непрозрачный материал)
• Источник света: Инфракрасный LED 940 нм
• Время срабатывания: до 20 мкс на свет, до 100 мкс на затемнение
• Питание: 5–24 В DC ±10% (максимальные пульсации 10%)
• Потребляемый ток: до 30 мА
• Режимы работы: На свет/на затемнение (выбор по управляющему проводу)
• Управляющий выход: NPN с открытым коллектором
• Степень защиты: IP50
• Материал корпуса: PBT
• Диапазон рабочих температур: от -20 до +55°C
• Влажность окружающей среды: 35–85% (без конденсации)
• Частота срабатывания: до 2 кГц
• Гистерезис: 0,05 мм
• Масса: ~50 г (брутто), ~30 г (нетто)
• Сертификаты: CE

Датчик BS5-K1M отличается высокой надежностью, компактными размерами и простотой установки. Он обеспечивает стабильную работу в условиях промышленной эксплуатации, устойчив к внешним воздействиям и соответствует современным стандартам безопасности и качества.
